পণ্যের বিবরণ:
|
| পণ্য: | ইস্পাত বিজোড় বাট ঝালাই পাইপ ফিটিং | মান: | এএসএমই বি 16.9 / বি 16.28 |
|---|---|---|---|
| ফিটিং টাইপ: | কনুই, টি, রিডুসার, ক্যাপ, ক্রস, | পাদান: | কার্বন ইস্পাত এএসটিএম এ 234 ডব্লিউপিবি |
| প্রাচীর বেধ: | Sch 5, sch10, STD, sch20, sch30, sch40 XS, sch60, sch80, sch100, sch120, sch160, sch xxs | উপরিভাগের আবরন: | কালো পেইন্ট লেপ, মরিচা প্রমাণ তেল কোট, গরম ডুব গ্যালভানাইজ লেপ |
| সংযোগ টাইপ: | বাট ldালাই শেষ, থ্রেড শেষ | মোড়ক: | শক্ত কাগজ বাক্স, পাতলা পাতলা কাঠের কেস |
| বিশেষভাবে তুলে ধরা: | বি 16.9 এএসটিএম এ 234 ডব্লিউপিবি কনুই,5 ডি বেন্ড এএসটিএম এ 234 ডব্লিউপিবি কনুই,স্টিল এএসএমই কনুই এ 234 ডব্লিউপিবি |
||
ইস্পাত পাইপ ফিটিং এএসএমই বি 16.9 / বি 16.28 বাট ওয়েল্ড এলি টি রিডুসার ক্যাপ ক্রস স্যাডল এএসটিএম এ 234 ডাব্লুপিবি
ASME B16.9 পেঁয়াজ কার্বন এবং অ্যালো স্টিলের কারখানায় তৈরি বাটওয়াল্ডিং ফিটিংগুলি এনপিএস 1/2 এর মাধ্যমে 48 (ডিএন 15 থেকে 1200) এর জন্য সামগ্রিক মাত্রা, সহনশীলতা, রেটিং, পরীক্ষা এবং চিহ্নগুলি অন্তর্ভুক্ত করে।এটি কোনও উত্পাদনযোগ্য প্রাচীর বেধের ফিটিংগুলি কভার করে।এই স্ট্যান্ডার্ডটি কম চাপ জারা প্রতিরোধী বাটউल्डিং ফিটিং কভার করে না।এমএসএস এসপি -৩৩, স্টেইনলেস স্টিল বাট-ওয়েল্ডিং ফিটিংয়ের কাজগুলি দেখুন।
সংক্ষিপ্ত ব্যাসার্ধ কনুই এবং রিটার্ন, যা পূর্বে অন্তর্ভুক্ত ছিল ASME B16.28-1994, এই মান অন্তর্ভুক্ত করা হয়।
B16.9 মানক ASME B16 সিরিজের অন্যান্য খণ্ডে বর্ণিত সরঞ্জামের সাথে সাথে অন্যান্য ASME মান যেমন বয়লার এবং চাপ ভ্যাসেল কোড এবং B31 পাইপিং কোডগুলির সাথে ব্যবহার করতে হয়।
স্ট্যান্ডার্ড: এএসএমই বি 16.9 / বি 16.28
ফিটিং প্রকার:

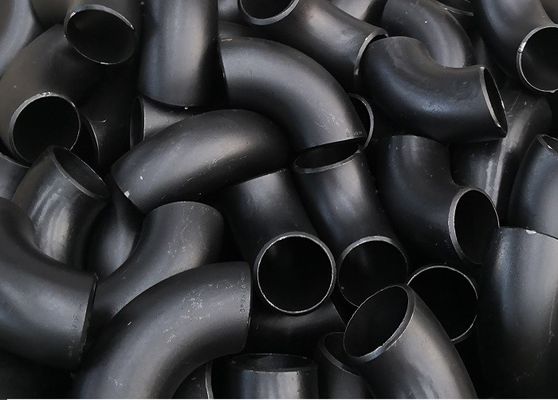

কনুই এলআর (দীর্ঘ রেইডাস) এসআর (সংক্ষিপ্ত ব্যাসার্ধ) 45/60/90/180 ডিইজি;3 ডি / 5 ডি বেন্ড 45 ডিইজি / 90 ডিইজি;

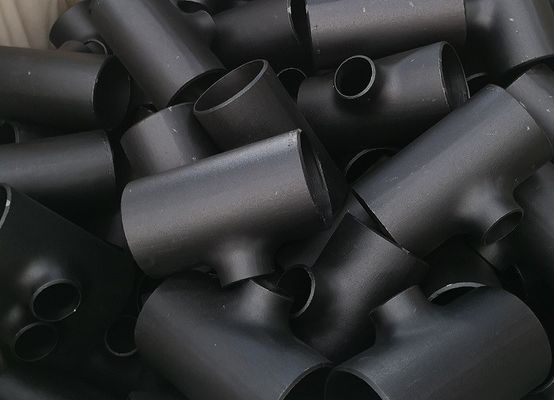

টি, সমান টি, টি হ্রাস, ক্রস, জিন

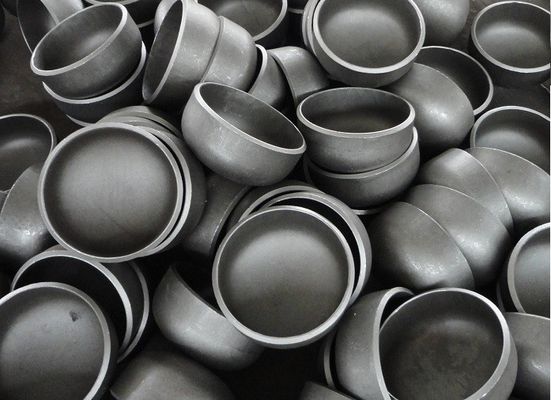

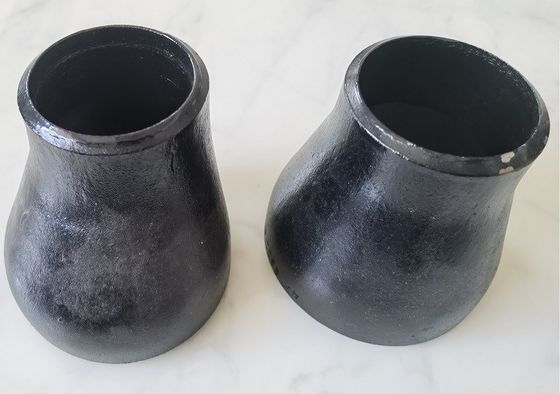

রিডুসার কনসেন্ট্রিক রিডুসার, এক্সেন্ট্রিক রিডুসার, পাইপ এন্ড ক্যাপ
প্রাচীর বেধ:
এসসিএইচ 5, এসসি 5 এস, এসসিএইচ 10, এসসিএইচ 10 এস, এসসিএচ 20, এসসিএইচ 30, এসসিএইচ 40, এসসিএইচ 40 এস, এসটিডি, এক্সএস, এসসিএইচ 60, এসসিএইচ 80, এসসিএইচ 100, এসসিএইচ120, এসসিএইচ 60, এসসিএইচ এক্সএক্সএস
আকার পরিসীমা:1/2 "থেকে 24" বিজোড় প্রকার;4 "- 72" বিবাহিত প্রকার
ফর্ম: বিজোড় এবং বিবাহিত
উপাদান:
কার্বন ইস্পাত এএসটিএম এ 234 ডব্লিউপিবি, ডাব্লুপি 9, এএসটিএম এ 420 জিআর।WPL6, ASTM A105, ASTM A694 F42-F70
স্টেইনলেস স্টিল ASTM A403 WP304 / 304L;ডাব্লুপি 316/316 এল;ডাব্লুপি 321;DIN1.4301;DIN1.4306;DIN1.4401;DIN 1.4404
মোড়ক: 2 "পর্যন্ত ছোট আকারের জন্য শক্ত কাগজ বাক্স, সমুদ্রসৈকৃত পাতলা পাতলা কাঠের কেস বা প্যালেট
উজ্জ্বল কার্বন স্টিল ওয়াল্ড স্ট্যান্ডার্ডস
| নামমাত্র পাইপ আকার | বাইরে ব্যাস | নামমাত্র প্রাচীর পুরুত্ব | |||||||||||||||||
| ক | খ | আমার মত | জেআইএস | DIN | জেআইএস (1) | DIN (2) | এসসিএইচ 10 | এসসিএইচ ২০ | এসসিএইচ 30 | এসটিডি | এসসিএইচ 40 | এসসিএইচ 60 | এক্সএস | এসসিএইচ 80 | এসসিএইচ 100 | SCH120 | SCH140 | SCH160 | এক্সএক্সএস |
| 15 | ১/২ " | 21.3 | 21.7 | 21.3 | 2.8 | ২.০ | 2.11 | 2.41 | 2.77 | 2.77 | 3.73 | 3.73 | 4.78 | 7.47 | |||||
| 20 | 3/4 " | 26.7 | 27.2 | 26.9 | 2.8 | 2.3 | 2.11 | 2.41 | 2.87 | 2.87 | 3.91 | 3.91 | 5.56 | 7.82 | |||||
| 25 | 1 " | 33.4 | 34.0 | 33.7 | 3.2 | 2.6 | 2.77 | 2.90 | 3.38 | 3.38 | 4.55 | 4.55 | 6.35 | 9.09 | |||||
| 32 | 1 1/4 " | 422 | 42.7 | 42.4 | ৩.৫ | 2.6 | 2.77 | 297 | 3.56 | 3.56 | 4.85 | 4.85 | 6.35 | 9.70 | |||||
| 40 | 1 1/2 " | 48.3 | 48.6 | 48.3 | ৩.৫ | 9.৯৯ | 2.77 | 3.18 | 3.68 | 3.68 | 5.08 | 5.08 | 7.14 | 10.15 | |||||
| 50 | 2 " | 60.3 | 60.5 | 60.3 | 3.8 | 9.৯৯ | 2.77 | 3.18 | 3.91 | 3.91 | 5.54 | 5.54 | 8.74 | 11.07 | |||||
| 65 | 2 1/2 " | 73.0 | 76.3 | 76.1 | 4.2 | 9.৯৯ | 3.05 | 4.78 | 5.16 | 5.16 | 7.01 | 7.01 | 9.53 | 14.02 | |||||
| 80 | 3 " | 88.9 | 89.1 | 88.9 | 4.2 | 3.2 | 3.05 | 4.78 | 5.49 | 5.49 | 7.62 | 7.62 | 11.13 | 15.24 | |||||
| 90 | 3-1 / 2 " | 101.6 | 101.6 | - | 4.2 | - | 3.05 | 4.78 | 5.74 | 5.74 | 8.08 | 8.08 | - | - | |||||
| 100 | 4 " | 114.3 | 114.3 | 114.3 | 4.5 | 3.6 | 3.05 | 4.78 | 6.02 | 6.02 | 8.56 | 8.56 | 11.13 | 13.49 | 17.12 | ||||
| 125 | 5 " | 141.3 | 139.8 | 139.7 | 4.5 | 4.0 | 3.40 | - | 6.55 | 6.55 | 9.53 | 9.53 | 12.70 | 15.99 | 19.05 | ||||
| 150 | 6 " | 168.3 | 165.2 | 168.3 | 5.0 | 4.5 | 3.40 | 4.5 | - | 7.11 | 7.11 | 10.97 | 10.97 | 14.27 | 18.26 | 21.95 | |||
| 200 | 8 " | 219.1 | 216.3 | 219.1 | 5.8 | 6.3 | 376 | 6.35 | 7.04 | 8.18 | 8.18 | 10.31 | 12.70 | 12.70 | 1509 | 18.26 | 20.62 | 23.01 | 22.23 |
| 250 | 10 " | 273.1 | 267.4 | 273.0 | 6.6 | 6.3 | 4.19 | 6.35 | 7.80 | 9.27 | 9.27 | 12.70 | 12.70 | 15.09 | 18.26 | 21.44 | 25.40 | 28.58 | 25.40 |
| 300 | 12 " | 323.9 | 328.9 | 323.9 | 6.9 | 7.1 | 4.57 | 6.35 | 8.38 | 9.53 | 10.31 | 14.27 | 12.70 | 17.48 | 21.44 | 25.40 | 28.58 | 33.32 | 25.40 |
| 350 | 14 " | 355.6 | 355.6 | 355.6 | 7.9 | 8.0 | 6.35 | 7.92 | 9.53 | 9.53 | 11.13 | 15.09 | 12.70 | 19.05 | 23.83 | 27.79 | 31.75 | 35.71 | |
| 400 | 16 " | 406.4 | 406.4 | 406.4 | 7.9 | 8.8 | 6.35 | 7.92 | 9.53 | 9.53 | 12.70 | 16.66 | 12.70 | 21.44 | 26.19 | 30.96 | 36.53 | 40.49 | |
| 450 | 18 " | 457.2 | 457.2 | 457.0 | 7.9 | 10.0 | 6.35 | 7.92 | 11.13 | 9.53 | 14.27 | 19.05 | 12.70 | 23.83 | 29.36 | 34.93 | 39.67 | 45.24 | |
| 500 | 20 " | 508.0 | 508.0 | 508.0 | 7.9 | 11.0 | 6.35 | 9.53 | 1270 | 9.53 | 15.09 | 20.62 | 12.70 | 26.19 | 32.54 | 38.10 | 44.45 | 50.01 | |
| 550 | 22 " | 558.8 | 558.8 | - | - | 6.35 | 9.53 | 12.70 | 9.53 | - | 2223 | 12.70 | 2858 | 34.93 | 41.28 | 47.63 | 53.98 | ||
| 600 | 24 " | 609.6 | 609.6 | 610.0 | 12.5 | 6.35 | 9.53 | 14.27 | 9.53 | 17.48 | 24.61 | 12.70 | 30.96 | 38.89 | 46.02 | 52.37 | 59.54 | ||
| 650 | 26 " | 660.4 | 660.4 | - | - | 7.92 | 12.70 | - | 9.53 | - | 12.70 | - | 一 | - | - | - | |||
| 700 | 28 " | 711.1 | 711.2 | 711.0 | 125 | 7.92 | 1270 | 15.88 | 9.53 | - | 12.70 | ||||||||
| 750 | 30 " | 762.0 | 762.0 | - | - | 7.92 | 12.70 | 15.88 | 9.53 | - | 12.70 | - | - | - | - | ||||
| 800 | 32 " | 812.8 | 812.8 | 813.0 | 12.5 | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | 12.70 | - | |||||||
| 850 | 34 " | 863.6 | 863.6 | - | - | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | 12.70 | - | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36 " | 914.4 | 914.4 | 914.0 | 12.5 | 7.92 | 12.70 | 15.88 | 9.53 | 19.05 | 12.70 | - | |||||||
| 950 | 38 " | 965.2 | 965.2 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1000 | 40 " | 1016.0 | 1016.0 | 1016.0 | 12.5 | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1050 | 42 " | 1066.8 | 1066.8 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1100 | 44 " | 1117.6 | 1117.6 | - | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
| 1150 | 46 " | 1168.4 | 1168.4 | - | - | - | - | - | 9.53 | - | 1270 | - | - | - | - | 一 | |||
| 1200 | 48 " | 1219.2 | 1219.2 | 1220.0 | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
