পণ্যের বিবরণ:
|
| পণ্য: | বাট ঝালাই ইস্পাত পাইপ কনুই | কোণ: | 30 ডিগ্রি, 45 ডিগ্রি, 60 ডিগ্রি, 90 ডিগ্রি, 120 ডিগ্রি, 180 ডিগ্রি |
|---|---|---|---|
| মান: | এএনএসআই ASME B16.9, B16.28, DIN2605, EN10253, JIS B231 | ব্যাসার্ধ: | এসআর শর্ট ব্যাসার্ধ, এলআর লং ব্যাসার্ধ, আর = 2 ডি, 3 ডি, 5 ডি |
| প্রাচীর বেধ: | 2 মিমি- 60 মিমি, এসসিএইচ 10, এসসিএচ 20, এসসিএইচ 30, এসটিডি এসসিএইচ 40 | পাদান: | carbon steel ASTM A234 WPB, P265GH; কার্বন ইস্পাত এএসটিএম এ 234 ডব্লিউপিবি, পি 265 জিএইচ;< |
| আয়তন: | 1/2" to 24" for seamless type; বিজোড় প্রকারের জন্য 1/2 "থেকে 24"; | অ্যান্টিস্ট্রাস্ট লেপ: | কালো পেইন্ট, মরিচা-প্রমাণ তেল, গরম ডুব গ্যালভেনাইজড |
| লক্ষণীয় করা: | 120 ডিগ্র স্টিল পাইপ এলবো,6 এসচ 40 90 ডিগ্রি কনুই,এ 234 ডব্লিউপিবি এসইচ 40 90 ডিগ্রি কনুই |
||

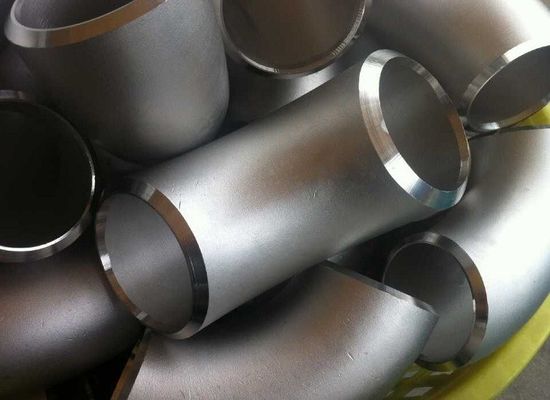

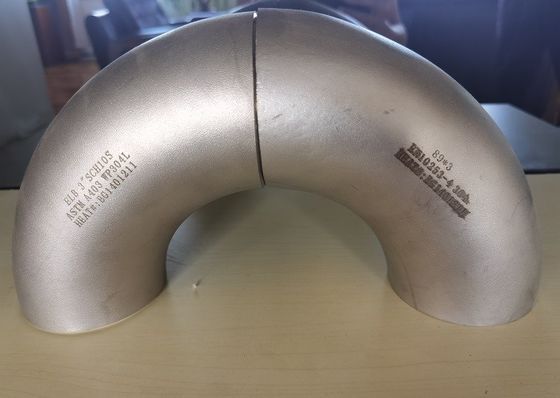

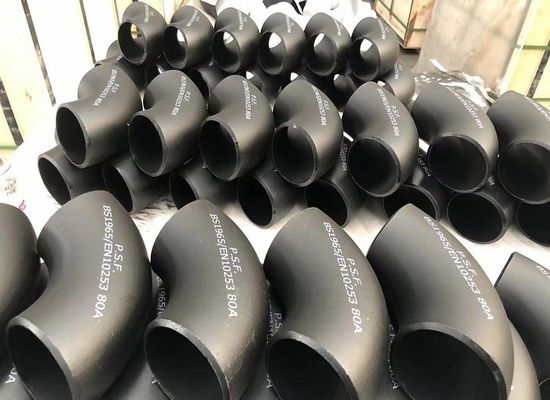

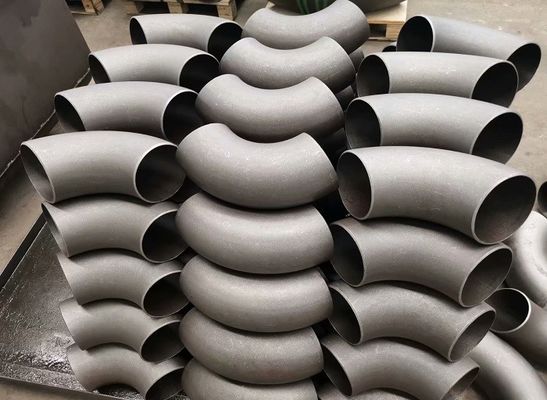

বাট eldালাই ইস্পাত পাইপ কনুই ASME B16.9 / B16.28;EN10253;DIN2605;জেআইএস বি 2311;GOST 17375
তরল প্রবাহের দিক পরিবর্তন করার জন্য ইস্পাত পাইপ কনুই একটি পাইপিং সিস্টেমের মূল অংশ।এটি একই বা ভিন্ন নামমাত্র ব্যাসার সাথে দুটি পাইপ সংযোগ করতে ব্যবহৃত হয় এবং পাইপটিকে 45 ডিগ্রি বা 90 ডিগ্রির একটি নির্দিষ্ট দিকে ঘুরিয়ে আনতে ব্যবহৃত হয় E কনুইটি দিকের কোণ, সংযোগের ধরণ, দৈর্ঘ্য এবং ব্যাসার্ধ, উপাদান ধরণের হতে পারে।
| প্রযুক্তি | গরম ধাক্কা, বিবাহ |
| স্ট্যান্ডার্ড | ASME B16.9, ASME B16.28, EN10253, DIN2605, JIS B2311, GOST 17375-2001 |
| উপাদান | কার্বন ইস্পাত ASTM A234 WPB, A860 WPHY42-70, A420 WPL6, P235GH, P265GH, SS400, ST37, CT20, |
| স্টেইনলেস স্টিল 304 / 304L, 316 / 316L, 321,310 এস, 347 এইচ, 1.4301, 1.4404 | |
| আকার পরিসীমা | বাইরের ব্যাস 1/2 "থেকে 24" বা 21 মিমি থেকে 610 মিমি জন্য বিরামবিহীন প্রকার |
| 2 "থেকে 72" বাইরের ব্যাসের জন্য eldালাইযুক্ত প্রকার বা 60 মিমি থেকে 1800 মিমি পর্যন্ত | |
| কনুই কোণ | 30deg, 45deg, 60deg, 90deg, 120deg, 180 ডিগ্রি |
| কনুই ব্যাসার্ধ | এসআর সংক্ষিপ্ত ব্যাসার্ধ (আর = 1 ডি), এলআর লম্বা ব্যাসার্ধ (আর = 1.5 ডি), বাঁকে আর = 3 ডি বা আর = 5 ডি, |
| প্রাচীর বেধ | 1.6 মিমি থেকে 60 মিমি, এসসিএইচ 5, এসসিএইচ 5 এস, এসসিএইচ 10, এসসিএইচ 10 এস, এসসিএইচ 20, এসসিএইচ 30, এসটিডি, এসসিএইচ 40, এক্সএস এসসিএইচ 60, এসসিএইচ 80, এসসিএইচ 120, এসসিএচ 160, এক্সএক্সএস |
উজ্জ্বল কার্বন স্টিল ওয়াল্ড স্ট্যান্ডার্ডস
| নামমাত্র পাইপ আকার | বাইরে ব্যাস | নামমাত্র প্রাচীর পুরুত্ব | |||||||||||||||||
| ক | খ | আমার মত | জেআইএস | DIN | জেআইএস (1) | DIN (2) | এসসিএইচ 10 | এসসিএইচ ২০ | এসসিএইচ 30 | এসটিডি | এসসিএইচ 40 | এসসিএইচ 60 | এক্সএস | এসসিএইচ 80 | এসসিএইচ 100 | SCH120 | SCH140 | SCH160 | এক্সএক্সএস |
| 15 | ১/২ " | 21.3 | 21.7 | 21.3 | 2.8 | ২.০ | 2.11 | 2.41 | 2.77 | 2.77 | 3.73 | 3.73 | 4.78 | 7.47 | |||||
| 20 | 3/4 " | 26.7 | 27.2 | 26.9 | 2.8 | 2.3 | 2.11 | 2.41 | 2.87 | 2.87 | 3.91 | 3.91 | 5.56 | 7.82 | |||||
| 25 | 1 " | 33.4 | 34.0 | 33.7 | 3.2 | 2.6 | 2.77 | 2.90 | 3.38 | 3.38 | 4.55 | 4.55 | 6.35 | 9.09 | |||||
| 32 | 1 1/4 " | 422 | 42.7 | 42.4 | ৩.৫ | 2.6 | 2.77 | 297 | 3.56 | 3.56 | 4.85 | 4.85 | 6.35 | 9.70 | |||||
| 40 | 1 1/2 " | 48.3 | 48.6 | 48.3 | ৩.৫ | 9.৯৯ | 2.77 | 3.18 | 3.68 | 3.68 | 5.08 | 5.08 | 7.14 | 10.15 | |||||
| 50 | 2 " | 60.3 | 60.5 | 60.3 | 3.8 | 9.৯৯ | 2.77 | 3.18 | 3.91 | 3.91 | 5.54 | 5.54 | 8.74 | 11.07 | |||||
| 65 | 2 1/2 " | 73.0 | 76.3 | 76.1 | 4.2 | 9.৯৯ | 3.05 | 4.78 | 5.16 | 5.16 | 7.01 | 7.01 | 9.53 | 14.02 | |||||
| 80 | 3 " | 88.9 | 89.1 | 88.9 | 4.2 | 3.2 | 3.05 | 4.78 | 5.49 | 5.49 | 7.62 | 7.62 | 11.13 | 15.24 | |||||
| 90 | 3-1 / 2 " | 101.6 | 101.6 | - | 4.2 | - | 3.05 | 4.78 | 5.74 | 5.74 | 8.08 | 8.08 | - | - | |||||
| 100 | 4 " | 114.3 | 114.3 | 114.3 | 4.5 | 3.6 | 3.05 | 4.78 | 6.02 | 6.02 | 8.56 | 8.56 | 11.13 | 13.49 | 17.12 | ||||
| 125 | 5 " | 141.3 | 139.8 | 139.7 | 4.5 | 4.0 | 3.40 | - | 6.55 | 6.55 | 9.53 | 9.53 | 12.70 | 15.99 | 19.05 | ||||
| 150 | 6 " | 168.3 | 165.2 | 168.3 | 5.0 | 4.5 | 3.40 | 4.5 | - | 7.11 | 7.11 | 10.97 | 10.97 | 14.27 | 18.26 | 21.95 | |||
| 200 | 8 " | 219.1 | 216.3 | 219.1 | 5.8 | 6.3 | 376 | 6.35 | 7.04 | 8.18 | 8.18 | 10.31 | 12.70 | 12.70 | 1509 | 18.26 | 20.62 | 23.01 | 22.23 |
| 250 | 10 " | 273.1 | 267.4 | 273.0 | 6.6 | 6.3 | 4.19 | 6.35 | 7.80 | 9.27 | 9.27 | 12.70 | 12.70 | 15.09 | 18.26 | 21.44 | 25.40 | 28.58 | 25.40 |
| 300 | 12 " | 323.9 | 328.9 | 323.9 | 6.9 | 7.1 | 4.57 | 6.35 | 8.38 | 9.53 | 10.31 | 14.27 | 12.70 | 17.48 | 21.44 | 25.40 | 28.58 | 33.32 | 25.40 |
| 350 | 14 " | 355.6 | 355.6 | 355.6 | 7.9 | 8.0 | 6.35 | 7.92 | 9.53 | 9.53 | 11.13 | 15.09 | 12.70 | 19.05 | 23.83 | 27.79 | 31.75 | 35.71 | |
| 400 | 16 " | 406.4 | 406.4 | 406.4 | 7.9 | 8.8 | 6.35 | 7.92 | 9.53 | 9.53 | 12.70 | 16.66 | 12.70 | 21.44 | 26.19 | 30.96 | 36.53 | 40.49 | |
| 450 | 18 " | 457.2 | 457.2 | 457.0 | 7.9 | 10.0 | 6.35 | 7.92 | 11.13 | 9.53 | 14.27 | 19.05 | 12.70 | 23.83 | 29.36 | 34.93 | 39.67 | 45.24 | |
| 500 | 20 " | 508.0 | 508.0 | 508.0 | 7.9 | 11.0 | 6.35 | 9.53 | 1270 | 9.53 | 15.09 | 20.62 | 12.70 | 26.19 | 32.54 | 38.10 | 44.45 | 50.01 | |
| 550 | 22 " | 558.8 | 558.8 | - | - | 6.35 | 9.53 | 12.70 | 9.53 | - | 2223 | 12.70 | 2858 | 34.93 | 41.28 | 47.63 | 53.98 | ||
| 600 | 24 " | 609.6 | 609.6 | 610.0 | 12.5 | 6.35 | 9.53 | 14.27 | 9.53 | 17.48 | 24.61 | 12.70 | 30.96 | 38.89 | 46.02 | 52.37 | 59.54 | ||
| 650 | 26 " | 660.4 | 660.4 | - | - | 7.92 | 12.70 | - | 9.53 | - | 12.70 | - | 一 | - | - | - | |||
| 700 | 28 " | 711.1 | 711.2 | 711.0 | 125 | 7.92 | 1270 | 15.88 | 9.53 | - | 12.70 | ||||||||
| 750 | 30 " | 762.0 | 762.0 | - | - | 7.92 | 12.70 | 15.88 | 9.53 | - | 12.70 | - | - | - | - | ||||
| 800 | 32 " | 812.8 | 812.8 | 813.0 | 12.5 | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | 12.70 | - | |||||||
| 850 | 34 " | 863.6 | 863.6 | - | - | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | 12.70 | - | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36 " | 914.4 | 914.4 | 914.0 | 12.5 | 7.92 | 12.70 | 15.88 | 9.53 | 19.05 | 12.70 | - | |||||||
| 950 | 38 " | 965.2 | 965.2 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1000 | 40 " | 1016.0 | 1016.0 | 1016.0 | 12.5 | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1050 | 42 " | 1066.8 | 1066.8 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1100 | 44 " | 1117.6 | 1117.6 | - | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
| 1150 | 46 " | 1168.4 | 1168.4 | - | - | - | - | - | 9.53 | - | 1270 | - | - | - | - | 一 | |||
| 1200 | 48 " | 1219.2 | 1219.2 | 1220.0 | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
