পণ্যের বিবরণ:
|
| উপাদান: | A105N,F304/304L,F316/316L | রঙ: | কালো পেইন্ট এবং হলুদ পেইন্ট |
|---|---|---|---|
| আকার: | 1/2"-80" | পৃষ্ঠতল: | আরএফ, এফএফ |
| চাপ: | 150LBS,300LBS.400LBS,600LBS,1500LBS,2500LBS | স্ট্যান্ডার্ড: | ANSI B16.5 , ANSI B16.47-A |
| প্যাক: | প্যালেট, পাতলা পাতলা কাঠের কেস | সনদপত্র: | MTC, ISO, TUV |
| লক্ষণীয় করা: | A105n F304 ঝালাই নেক আরএফ ফ্ল্যাং,ldালাই ঘাড় উত্থিত মুখ flange,ফ্লান Wnrf 150lbs 300lbs 316l |
||
|
স্ট্যান্ডার্ড
|
টাইপ |
চাপ |
উপাদান | আকার |
প্রক্রিয়া |
পৃষ্ঠতল চিকিত্সা |
|
ANSI B16.5, ASME16.47
|
SORFWNRF অন্ধ SWRF এলজেএফএফ |
150LBS, 300LBS, 400LBS,600LB 900LBS, 1500LBS,2500LBS |
কার্বন ইস্পাত মরিচা রোধক স্পাত
|
1/2"---60" |
জাল, জাল |
কালো পেইন্ট হলুদ পেইন্ট হালকা তেল |
ANSI B16.5 স্পেসিফিকেশন
ফ্ল্যাঞ্জ প্রকার:দৃঢ়ভাবে সংযুক্ত করাing neck;স্লিপ অন;খলিন্ডভাঁজ যুক্ত;থ্রেডেড;সকেট ঢালাই;
আকার পরিসীমা: 1/2" থেকে 24"
চাপ: ক্লাস 150;300;400;600;900;1500;2500
প্রাচীর পুরুত্ব: SCH5,SCH10,SCH20,SCH30,XS,SCH40, SCH80,SCH160,SCH XXS
জয়েন্ট টাইপ sealing: FF (ফ্ল্যাট ফেস);আরএফ ( মুখ উঁচিয়ে );এলজে (ল্যাপ জয়েন্ট) আরটিজে (ডান জয়েন্ট)
ASME B16.47 স্পেসিফিকেশন
ফ্ল্যাঞ্জ প্রকার:ঢালাই ঘাড়;অন্ধ;
আকার পরিসীমা: 12" থেকে 80"
চাপ: ক্লাস 75;150;300;600;900;
প্রাচীর পুরুত্ব: SCH5,SCH10,SCH20,SCH30,XS,SCH40, SCH80,SCH160,SCH XXS
জয়েন্ট টাইপ sealing: FF (ফ্ল্যাট ফেস);আরএফ ( মুখ উঁচিয়ে );এলজে (ল্যাপ জয়েন্ট) আরটিজে (ডান জয়েন্ট)
উপাদান:
1)কার্বন ইস্পাত: ASTM A105/A105N ,A350 LF1/LF2,A694 F42/46/48/52/60/75 2) স্টেইনলেস স্টীল: ASTM A182 F304/304L,316/316L,F321,F51,ASTM A182 F11/F12/F22
সারফেস অ্যান্টিরাস্ট:
সারফেস অ্যান্টিরাস্ট 1: অ্যান্টিরাস্ট হালকা তেল

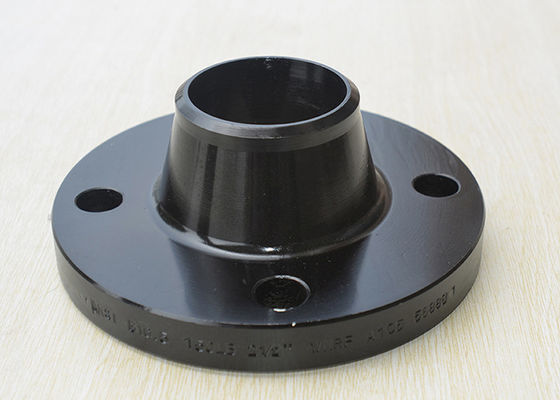

সারফেস অ্যান্টিরাস্ট 2: কালো রঙের আবরণ

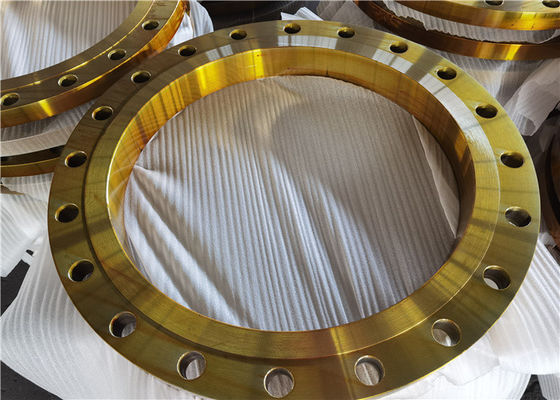

সারফেস অ্যান্টিরাস্ট 3: হলুদ রঙের আবরণ
সারফেস অ্যান্টিরাস্ট 4: গ্যালনাভাইজড (হট ডিপড গ্যালভানাইজড বা ইলেকট্রো গ্যালভানাইজড)
কানেক্ট ফেস:
সারফেস 1: স্টক ফিনিস
পৃষ্ঠ 2: স্প্রিয়াল দানাদার
পৃষ্ঠ 3: দুই বা তিনটি খাঁজ (জলের লাইন)
সারফেস 4: মসৃণ ফিনিস
শর্তাবলী
1) পেমেন্ট: অপ্রতিরোধ্য L/C দৃষ্টিতে বা T/T, D/P
2) ডেলিভারি মেয়াদ FOB চায়না পোর্ট বা CIF ক্রেতার পোর্ট

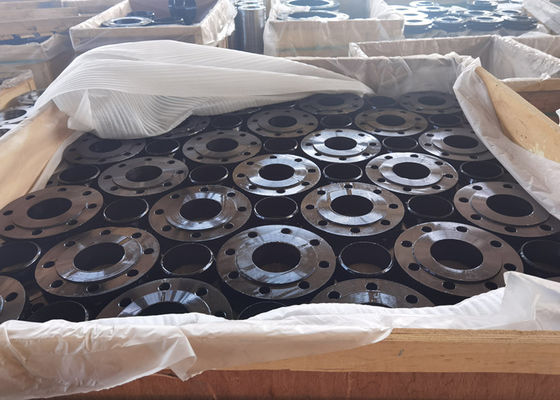

3) প্যাকিং: প্লাইউড প্যালেট/কেস
| নামমাত্র আকার | বাইরে ব্যাস (OD) |
মিন.পুরুত্ব (টি) |
আরএফ দিয়া। (আর) |
বোল্ট গর্ত সংখ্যা | গর্ত ব্যাস | বৃত্তকার বল্টু (বিসি) |
SO বোর আইডি (এসবি) |
WN বোর আইডি (WB) |
দিয়া।হাব বেস (এইচবি) |
দিয়া।হাব টপ এর (HT) |
তাই LTH (SL) |
WN LTH (WL) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1⁄2 | 3.50 | 0.38 | 1.38 | 4 | 0.62 | 2.38 | 0.88 | 0.62 | 1.19 | 0.84 | 0.56 | 1.81 |
| 3⁄4 | 3.88 | 0.44 | 1.69 | 4 | 0.62 | 2.75 | 1.09 | 0.82 | 1.50 | 1.05 | 0.56 | 2.00 |
| 1 | 4.25 | 0.50 | 2.00 | 4 | 0.62 | 3.12 | 1.36 | 1.05 | 1.94 | 1.32 | 0.62 | 2.12 |
| 11⁄4 | 4.62 | 0.56 | 2.50 | 4 | 0.62 | 3.50 | 1.70 | 1.38 | 2.31 | 1.66 | 0.75 | 2.19 |
| 11⁄2 | 5.00 | 0.62 | 2.88 | 4 | 0.62 | 3.88 | 1.95 | 1.61 | 2.56 | 1.90 | 0.81 | 2.38 |
| 2 | ৬.০০ | 0.69 | 3.62 | 4 | 0.75 | 4.75 | 2.44 | 2.07 | ৩.০৬ | 2.38 | 0.94 | 2.44 |
| 21⁄2 | 7.00 | 0.81 | 4.12 | 4 | 0.75 | 5.50 | 2.94 | 2.47 | 3.56 | 2.88 | 1.06 | 2.69 |
| 3 | 7.50 | 0.88 | 5.00 | 4 | 0.75 | ৬.০০ | 3.57 | ৩.০৭ | 4.25 | 3.50 | 1.12 | 2.69 |
| 31⁄2 | 8.50 | 0.88 | 5.50 | 8 | 0.75 | 7.00 | ৪.০৭ | 3.55 | 4.81 | 4.00 | 1.19 | 2.75 |
| 4 | 9.00 | 0.88 | ৬.১৯ | 8 | 0.75 | 7.50 | 4.57 | 4.03 | 5.31 | 4.50 | 1.25 | 2.94 |
| 5 | 10.00 | 0.88 | 7.31 | 8 | 0.88 | 8.50 | 5.66 | ৫.০৫ | ৬.৪৪ | 5.56 | 1.38 | 3.44 |
| 6 | 11.00 | 0.94 | 8.50 | 8 | 0.88 | 9.50 | ৬.৭২ | ৬.০৭ | 7.56 | ৬.৬৩ | 1.50 | 3.44 |
| 8 | 13.50 | 1.06 | 10.62 | 8 | 0.88 | 11.75 | ৮.৭২ | 7.98 | ৯.৬৯ | ৮.৬৩ | 1.69 | ৩.৯৪ |
| 10 | 16.00 | 1.12 | 12.75 | 12 | 1.00 | 14.25 | 10.88 | 10.02 | 12.00 | 10.75 | 1.88 | ৩.৯৪ |
| 12 | 19.00 | 1.19 | 15.00 | 12 | 1.00 | 17.00 | 12.88 | 12.00 | 14.38 | 12.75 | 2.12 | ৪.৪৪ |
| 14 | 21.00 | 1.31 | 16.25 | 12 | 1.12 | 18.75 | 14.14 | 13.25 | 15.75 | 14.00 | 2.19 | ৪.৯৪ |
| 16 | 23.50 | 1.38 | 18.50 | 16 | 1.12 | 21.25 | 16.16 | 15.25 | 18.00 | 16.00 | 2.44 | ৪.৯৪ |
| 18 | ২৫.০০ | 1.50 | 21.00 | 16 | 1.25 | 22.75 | 18.18 | 17.25 | 19.88 | 18.00 | 2.62 | 5.44 |
| 20 | 27.50 | 1.62 | 23.00 | 20 | 1.25 | ২৫.০০ | 20.20 | 19.25 | 22.00 | 20.00 | 2.81 | 5.62 |
| 22 | 29.50 | 1.75 | 25.25 | 20 | 1.38 | 27.25 | 22.22 | 21.25 | 24.25 | 22.00 | ৩.০৭ | 5.82 |
| 24 | 32.00 | 1.81 | 27.25 | 20 | 1.38 | 29.50 | 24.25 | 23.25 | 26.12 | 24.00 | 3.19 | ৫.৯৪ |
মাত্রা ইঞ্চি মধ্যে হয়
বোল্ট হোলের ব্যাস 1/8" বোল্ট ব্যাসের চেয়ে বড়
| নামমাত্র আকার | বাইরে ব্যাস (OD) |
মিন.পুরুত্ব (টি) |
আরএফ দিয়া। (আর) |
বোল্ট গর্ত সংখ্যা | গর্ত ব্যাস | বৃত্তকার বল্টু (বিসি) |
SO বোর আইডি (এসবি) |
WN বোর আইডি (WB) |
দিয়া।হাব বেস (এইচবি) |
দিয়া।হাব টপ (HT) |
তাই LTH (SL) |
WN LTH (WL) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1⁄2 | 3.75 | 0.50 | 1.38 | 4 | 0.63 | 2.62 | 0.88 | 0.62 | 1.50 | 0.84 | 0.81 | 2.00 |
| 3⁄4 | 4.62 | 0.56 | 1.69 | 4 | 0.75 | 3.25 | 1.09 | 0.82 | 1.88 | 1.05 | 0.94 | 2.19 |
| 1 | 4.88 | 0.62 | 2.00 | 4 | 0.75 | 3.50 | 1.36 | 1.05 | 2.12 | 1.32 | 1.00 | 2.38 |
| 11⁄4 | 5.25 | 0.69 | 2.50 | 4 | 0.75 | 3.88 | 1.70 | 1.38 | 2.50 | 1.66 | 1.00 | 2.50 |
| 11⁄2 | 6.12 | 0.75 | 2.88 | 4 | 0.88 | 4.50 | 1.95 | 1.61 | 2.75 | 1.90 | 1.13 | 2.63 |
| 2 | 6.50 | 0.81 | 3.62 | 8 | 0.75 | 5.00 | 2.44 | 2.07 | 3.31 | 2.38 | 1.25 | 2.69 |
| 21⁄2 | 7.50 | 0.94 | 4.12 | 8 | 0.88 | 5.88 | 2.94 | 2.47 | ৩.৯৪ | 2.88 | 1.44 | 2.94 |
| 3 | 8.25 | 1.06 | 5.00 | 8 | 0.88 | ৬.৬২ | 3.57 | ৩.০৭ | 4.62 | 3.50 | 1.63 | ৩.০৬ |
| 31⁄2 | 9.00 | 1.12 | 5.50 | 8 | 0.88 | 7.25 | ৪.০৭ | 3.55 | 5.25 | 4.00 | 1.69 | 3.13 |
| 4 | 10.00 | 1.19 | ৬.১৯ | 8 | 0.88 | 7.88 | 4.57 | 4.03 | 5.75 | 4.50 | 1.82 | ৩.৩২ |
| 5 | 11.00 | 1.31 | 7.31 | 8 | 0.88 | 9.25 | 5.66 | ৫.০৫ | 7.00 | 5.56 | 1.94 | 3.82 |
| 6 | 12.50 | 1.38 | 8.50 | 12 | 0.88 | 10.62 | ৬.৭২ | ৬.০৭ | 8.12 | ৬.৬৩ | 2.00 | 3.82 |
| 8 | 15.00 | 1.56 | 10.62 | 12 | 1.00 | 13.00 | ৮.৭২ | 7.98 | 10.25 | ৮.৬৩ | 2.38 | 4.32 |
| 10 | 17.50 | 1.81 | 12.75 | 16 | 1.12 | 15.25 | 10.88 | 10.02 | 12.62 | 10.75 | 2.56 | 4.56 |
| 12 | 20.50 | 1.94 | 15.00 | 16 | 1.25 | 17.75 | 12.88 | 12.00 | 14.75 | 12.75 | 2.82 | ৫.০৬ |
| 14 | 23.00 | 2.06 | 16.25 | 20 | 1.25 | 20.25 | 14.14 | 13.25 | 16.75 | 14.00 | 2.94 | 5.56 |
| 16 | 25.50 | 2.19 | 18.50 | 20 | 1.38 | 22.50 | 16.16 | 15.25 | 19.00 | 16.00 | 3.19 | ৫.৬৯ |
| 18 | 28.00 | 2.31 | 21.00 | 24 | 1.38 | 24.75 | 18.18 | 17.25 | 21.00 | 18.00 | 3.44 | ৬.১৯ |
| 20 | 30.50 | 2.44 | 23.12 | 24 | 1.38 | 27.00 | 20.20 | 19.25 | 23.12 | 20.00 | 3.69 | ৬.৩২ |
| 22 | 33.00 | 2.57 | 25.25 | 24 | 1.63 | 29.25 | 22.22 | 21.25 | 25.25 | 22.00 | ৩.৯৩ | ৬.৪৩ |
| 24 | 36.00 | 2.69 | 27.62 | 24 | 1.63 | 32.00 | 24.25 | 23.25 | 27.62 | 24.00 | 4.13 | ৬.৫৬ |
* ফ্ল্যাঞ্জ টাইপ 21-এর জন্য বাইরের হাবের ব্যাস প্রায় বাইরের পাইপের ব্যাসের সাথে মিলে যায়।
বিঃদ্রঃ :ASME B16.5 এর p/t রেটিং শুধুমাত্র ফ্ল্যাঞ্জ টাইপ 05, 11, 12, 13 এবং 21-এর জন্য প্রযোজ্য যার নামমাত্র আকার রয়েছে এবং DN 600 সহ। অন্যান্য সমস্ত ফ্ল্যাঞ্জের p/t রেটিং প্রস্তুতকারকের মধ্যে সম্মত হবে এবং ক্রেতা
| নামমাত্র আকার | বাইরে ব্যাস (OD) |
মিন.পুরুত্ব (টি) |
আরএফ দিয়া। (আর) |
বোল্ট গর্ত সংখ্যা | গর্ত ব্যাস | বৃত্তকার বল্টু (বিসি) |
SO বোর আইডি (এসবি) |
দিয়া।হাব বেস (এইচবি) |
দিয়া।হাব টপ (HT) |
তাই LTH (SL) |
WN LTH (WL) |
* WN বোর আইডি (WB) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1⁄2 | 3.75 | 0.56 | 1.38 | 4 | 0.63 | 2.62 | 0.88 | 1.5 | 0.84 | 0.88 | 2.06 | * |
| 3⁄4 | 4.62 | 0.62 | 1.69 | 4 | 0.75 | 3.25 | 1.09 | 1.88 | 1.05 | 1.00 | 2.25 | * |
| 1 | 4.88 | 0.69 | 2.00 | 4 | 0.75 | 3.50 | 1.36 | 2.12 | 1.32 | 1.06 | 2.44 | * |
| 11⁄4 | 5.25 | 0.81 | 2.50 | 4 | 0.75 | 3.88 | 1.70 | 2.50 | 1.66 | 1.12 | 2.62 | * |
| 11⁄2 | 6.12 | 0.88 | 2.88 | 4 | 0.88 | 4.50 | 1.95 | 2.75 | 1.90 | 1.25 | 2.75 | * |
| 2 | 6.50 | 1.00 | 3.62 | 8 | 0.75 | 5.00 | 2.44 | 3.31 | 2.38 | 1.44 | 2.88 | * |
| 21⁄2 | 7.50 | 1.12 | 4.12 | 8 | 0.88 | 5.88 | 2.94 | ৩.৯৪ | 2.88 | 1.62 | 3.12 | * |
| 3 | 8.25 | 1.25 | 5.00 | 8 | 0.88 | ৬.৬২ | 3.57 | 4.62 | 3.50 | 1.81 | 3.25 | * |
| 31⁄2 | 9.00 | 1.38 | 5.50 | 8 | 1.00 | 7.25 | ৪.০৭ | 5.25 | 4.00 | 1.94 | ৩.৩৮ | * |
| 4 | 10.00 | 1.38 | ৬.১৯ | 8 | 1.00 | 7.88 | 4.57 | 5.75 | 4.50 | 2.00 | 3.50 | * |
| 5 | 11.00 | 1.50 | 7.31 | 8 | 1.00 | 9.25 | 5.66 | 7.00 | 5.56 | 2.12 | 4.00 | * |
| 6 | 12.50 | 1.62 | 8.50 | 12 | 1.00 | 10.62 | ৬.৭২ | 8.12 | ৬.৬৩ | 2.25 | 4.06 | * |
| 8 | 15.00 | 1.88 | 10.62 | 12 | 1.12 | 13.00 | ৮.৭২ | 10.25 | ৮.৬৩ | 2.69 | 4.62 | * |
| 10 | 17.50 | 2.12 | 12.75 | 16 | 1.25 | 15.25 | 10.88 | 12.62 | 10.75 | 2.88 | 4.88 | * |
| 12 | 20.50 | 2.25 | 15.00 | 16 | 1.38 | 17.75 | 12.88 | 14.75 | 12.75 | 3.12 | ৫.৩৮ | * |
| 14 | 23.00 | 2.38 | 16.25 | 20 | 1.38 | 20.25 | 14.14 | 16.75 | 14.00 | 3.31 | 5.88 | * |
| 16 | 25.50 | 2.50 | 18.50 | 20 | 1.50 | 22.50 | 16.16 | 19.00 | 16.00 | 3.69 | ৬.০০ | * |
| 18 | 28.00 | 2.62 | 21.00 | 24 | 1.50 | 24.75 | 18.18 | 21.00 | 18.00 | 3.88 | 6.50 | * |
| 20 | 30.50 | 2.75 | 23.12 | 24 | 1.62 | 27.00 | 20.20 | 23.12 | 20.00 | 4.00 | ৬.৬২ | * |
| 22 | 33.00 | 2.88 | 25.25 | 24 | 1.75 | 29.25 | 22.22 | 25.25 | 22.00 | 4.25 | 6.75 | * |
| 24 | 36.00 | 3.00 | 27.25 | 24 | 1.88 | 32.00 | 24.25 | 27.62 | 24.00 | 4.50 | ৬.৮৮ | * |
বোল্ট হোলের ব্যাস 1/8" বোল্ট ব্যাসের চেয়ে বড়
| নামমাত্র আকার | বাইরে ব্যাস (OD) |
মিন.পুরুত্ব (টি) |
আরএফ দিয়া। (আর) |
বোল্ট গর্ত সংখ্যা | গর্ত ব্যাস | বৃত্তকার বল্টু (বিসি) |
SO বোর আইডি (এসবি) |
দিয়া।হাব বেস (এইচবি) |
দিয়া।হাব টপ (HT) |
তাই LTH (SL) |
WN LTH (WL) |
* WN বোর আইডি (WB) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1⁄2 | 3.75 | 0.56 | 1.38 | 4 | 0.63 | 2.62 | 0.88 | 1.50 | 0.84 | 0.88 | 2.06 | * |
| 3⁄4 | 4.62 | 0.62 | 1.69 | 4 | 0.75 | 3.25 | 1.09 | 1.88 | 1.05 | 1.00 | 2.25 | * |
| 1 | 4.88 | 0.69 | 2.00 | 4 | 0.75 | 3.50 | 1.36 | 2.12 | 1.32 | 1.06 | 2.44 | * |
| 11⁄4 | 5.25 | 0.81 | 2.50 | 4 | 0.75 | 3.88 | 1.70 | 2.50 | 1.66 | 1.12 | 2.62 | * |
| 11⁄2 | 6.12 | 0.88 | 2.88 | 4 | 0.88 | 4.50 | 1.95 | 2.75 | 1.90 | 1.25 | 2.75 | * |
| 2 | 6.50 | 1.00 | 3.62 | 8 | 0.75 | 5.00 | 2.44 | 3.31 | 2.38 | 1.44 | 2.88 | * |
| 21⁄2 | 7.50 | 1.12 | 4.12 | 8 | 0.88 | 5.88 | 2.94 | ৩.৯৪ | 2.88 | 1.62 | 3.12 | * |
| 3 | 8.25 | 1.25 | 5.00 | 8 | 0.88 | ৬.৬২ | 3.57 | 4.62 | 3.50 | 1.81 | 3.25 | * |
| 31⁄2 | 9.00 | 1.38 | 5.50 | 8 | 1.00 | 7.25 | ৪.০৭ | 5.25 | 4.00 | 1.94 | ৩.৩৮ | * |
| 4 | 10.75 | 1.50 | ৬.১৯ | 8 | 1.00 | 8.50 | 4.57 | ৬.০০ | 4.50 | 2.12 | 4.00 | * |
| 5 | 13.00 | 1.75 | 7.31 | 8 | 1.12 | 10.50 | 5.66 | 7.44 | 5.56 | 2.38 | 4.50 | * |
| 6 | 14.00 | 1.88 | 8.50 | 12 | 1.12 | 11.50 | ৬.৭২ | 8.75 | ৬.৬৩ | 2.62 | 4.62 | * |
| 8 | 16.50 | 2.19 | 10.62 | 12 | 1.25 | 13.75 | ৮.৭২ | 10.75 | ৮.৬৩ | 3.00 | 5.25 | * |
| 10 | 20.00 | 2.50 | 12.75 | 16 | 1.38 | 17.00 | 10.88 | 13.50 | 10.75 | ৩.৩৮ | ৬.০০ | * |
| 12 | 22.00 | 2.62 | 15.00 | 20 | 1.38 | 19.25 | 12.88 | 15.75 | 12.75 | 3.62 | 6.12 | * |
| 14 | 23.75 | 2.75 | 16.25 | 20 | 1.50 | 20.75 | 14.14 | 17.00 | 14.00 | 3.69 | 6.50 | * |
| 16 | 27.00 | 3.00 | 18.50 | 20 | 1.63 | 23.75 | 16.16 | 19.50 | 16.00 | 4.19 | 7.00 | * |
| 18 | 29.25 | 3.25 | 21.00 | 20 | 1.75 | 25.75 | 18.18 | 21.50 | 18.00 | 4.62 | 7.25 | * |
| 20 | 32.00 | 3.50 | 23.00 | 24 | 1.75 | 28.50 | 20.20 | 24.00 | 20.00 | 5.00 | 7.50 | * |
| 22 | 34.25 | 3.75 | 25.25 | 24 | 1.88 | 30.63 | 22.22 | 26.25 | 22.00 | 5.25 | 7.75 | * |
| 24 | 37.00 | 4.00 | 27.25 | 24 | 2.00 | 33.00 | 24.25 | 28.25 | 24.00 | 5.50 | ৮.০০ | * |
| নামমাত্র আকার | বাইরে ব্যাস (OD) |
মিন.পুরুত্ব (টি) |
আরএফ দিয়া। (আর) |
বোল্ট গর্ত সংখ্যা | গর্ত ব্যাস | বৃত্তকার বল্টু (বিসি) |
SO বোর আইডি (এসবি) |
* WN বোর আইডি (WB) |
দিয়া।হাব বেস (এইচবি) |
দিয়া।হাব টপ (HT) |
তাই LTH (SL) |
WN LTH (WL) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 9.50 | 1.50 | 5.00 | 8 | 1.00 | 7.50 | 3.57 | * | 5.00 | 3.50 | 2.12 | 4.00 |
| 4 | 11.50 | 1.75 | ৬.১৯ | 8 | 1.25 | 9.25 | 4.57 | * | ৬.২৫ | 4.50 | 2.75 | 4.50 |
| 5 | 13.75 | 2.00 | 7.31 | 8 | 1.38 | 11.00 | 5.66 | * | 7.50 | 5.56 | 3.12 | 5.00 |
| 6 | 15.00 | 2.19 | 8.50 | 12 | 1.25 | 12.50 | ৬.৭২ | * | 9.25 | ৬.৬৩ | ৩.৩৮ | 5.50 |
| 8 | 18.50 | 2.50 | 10.63 | 12 | 1.50 | 15.50 | ৮.৭২ | * | 11.75 | ৮.৬৩ | 4.00 | ৬.৩৮ |
| 10 | 21.50 | 2.75 | 12.75 | 16 | 1.50 | 18.50 | 10.88 | * | 14.50 | 10.75 | 4.25 | 7.25 |
| 12 | 24.00 | 3.12 | 15.00 | 20 | 1.50 | 21.00 | 12.88 | * | 16.50 | 12.75 | 4.63 | 7.88 |
| 14 | 25.25 | ৩.৩৮ | 16.25 | 20 | 1.63 | 22.00 | 14.14 | * | 17.75 | 14.00 | 5.12 | ৮.৩৮ |
| 16 | 27.75 | 3.50 | 18.50 | 20 | 1.75 | 24.25 | 16.16 | * | 20.00 | 16.00 | 5.25 | 8.50 |
| 18 | 31.00 | 4.00 | 21.00 | 20 | 2.00 | 27.00 | 18.18 | * | 22.25 | 18.00 | ৬.০০ | 9.00 |
| 20 | 33.75 | 4.25 | 23.00 | 20 | 2.13 | 29.50 | 20.20 | * | 24.50 | 20.00 | ৬.২৫ | 9.75 |
| 24 | 41.00 | 5.50 | 27.25 | 20 | 2.63 | 35.50 | 24.25 | * | 29.50 | 24.00 | ৮.০০ | 11.50 |
| নামমাত্র আকার | বাইরে ব্যাস (OD) |
মিন.পুরুত্ব (টি) |
আরএফ দিয়া। (আর) |
বোল্ট গর্ত সংখ্যা | গর্ত ব্যাস | বৃত্তকার বল্টু (বিসি) |
তাই বোর আইডি (এসবি) |
দিয়া।হাব বেস (এইচবি) |
দিয়া।হাব টপ (HT) |
তাই LTH (SL) |
WN LTH (WL) |
* WN বোর আইডি (WB) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1⁄2 | 4.75 | 0.88 | 1.38 | 4 | 0.88 | 3.25 | 0.88 | 1.50 | 0.84 | 1.25 | 2.38 | * |
| 3⁄4 | 5.12 | 1.00 | 1.69 | 4 | 0.88 | 3.50 | 1.09 | 1.75 | 1.05 | 1.38 | 2.75 | * |
| 1 | 5.88 | 1.12 | 2.00 | 4 | 1.00 | 4.00 | 1.36 | 2.06 | 1.32 | 1.62 | 2.88 | * |
| 11⁄4 | ৬.২৫ | 1.12 | 2.50 | 4 | 1.00 | ৪.৩৮ | 1.70 | 2.50 | 1.66 | 1.62 | 2.88 | * |
| 11⁄2 | 7.00 | 1.25 | 2.88 | 4 | 1.12 | 4.88 | 1.95 | 2.75 | 1.90 | 1.75 | 3.25 | * |
| 2 | 8.50 | 1.50 | 3.63 | 8 | 1.00 | 6.50 | 2.44 | 4.12 | 2.38 | 2.25 | 4.00 | * |
| 21⁄2 | ৯.৬২ | 1.62 | 4.13 | 8 | 1.12 | 7.50 | 2.94 | 4.88 | 2.88 | 2.50 | 4.12 | * |
| 3 | 10.50 | 1.88 | 5.00 | 8 | 1.25 | ৮.০০ | - | 5.25 | 3.50 | - | 4.62 | * |
| 4 | 12.25 | 2.12 | ৬.১৯ | 8 | 1.38 | 9.50 | - | ৬.৩৮ | 4.50 | - | 4.88 | * |
| 5 | 14.75 | 2.88 | 7.31 | 8 | 1.63 | 11.50 | - | 7.75 | 5.56 | - | 6.12 | * |
| 6 | 15.50 | 3.25 | 8.50 | 12 | 1.50 | 12.50 | - | 9.00 | ৬.৬৩ | - | 6.75 | * |
| 8 | 19.00 | 3.62 | 10.63 | 12 | 1.75 | 15.50 | - | 11.50 | ৮.৬৩ | - | ৮.৩৮ | * |
| 10 | 23.00 | 4.25 | 12.75 | 12 | 2.00 | 19.00 | - | 14.50 | 10.75 | - | 10.00 | * |
| 12 | 26.50 | 4.88 | 15.00 | 16 | 2.12 | 22.50 | - | 17.75 | 12.75 | - | 11.12 | * |
| 14 | 29.50 | 5.25 | 16.25 | 16 | 2.38 | ২৫.০০ | - | 19.50 | 14.00 | - | 11.75 | * |
| 16 | 32.50 | 5.75 | 18.50 | 16 | 2.63 | 27.75 | - | 21.75 | 16.00 | - | 12.25 | * |
| 18 | 36.00 | ৬.৩৮ | 21.00 | 16 | 2.88 | 30.50 | - | 23.50 | 18.00 | - | 12.88 | * |
| 20 | 38.75 | 7.00 | 23.00 | 16 | 3.12 | 32.75 | - | 25.25 | 20.00 | - | 14.00 | * |
| 24 | 46.00 | ৮.০০ | 27.25 | 16 | 3.63 | ৩৯.০০ | - | 30.00 | 24.00 | - | 16.00 | * |
| নামমাত্র আকার | বাইরে ব্যাস (OD) |
মিন.পুরুত্ব (টি) |
আরএফ দিয়া। (আর) |
বোল্ট গর্ত সংখ্যা | গর্ত ব্যাস | বৃত্তকার বল্টু (বিসি) |
দিয়া।হাব বেস (এইচবি) |
দিয়া।হাব টপ (HT) |
তাই LTH (SL) |
WN LTH (WL) |
* WN বোর আইডি (WB) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1⁄2 | 5.25 | 1.19 | 1.38 | 4 | 0.88 | 3.50 | 1.69 | 0.84 | 1.56 | 2.88 | * |
| 3⁄4 | 5.50 | 1.25 | 1.69 | 4 | 0.88 | 3.75 | 2.00 | 1.05 | 1.69 | 3.12 | * |
| 1 | ৬.২৫ | 1.38 | 2.00 | 4 | 1.00 | 4.25 | 2.25 | 1.32 | 1.88 | 3.50 | * |
| 11⁄4 | 7.25 | 1.50 | 2.50 | 4 | 1.12 | 5.13 | 2.88 | 1.66 | 2.06 | 3.75 | * |
| 11⁄2 | ৮.০০ | 1.75 | 2.88 | 4 | 1.25 | 5.75 | 3.12 | 1.90 | 2.38 | ৪.৩৮ | * |
| 2 | 9.25 | 2.00 | 3.63 | 8 | 1.12 | 6.75 | 3.75 | 2.38 | 2.75 | 5.00 | * |
| 21⁄2 | 10.50 | 2.25 | 4.13 | 8 | 1.25 | 7.75 | 4.50 | 2.88 | 3.12 | 5.62 | * |
| 3 | 12.00 | 2.62 | 5.00 | 8 | 1.38 | 9.00 | 5.25 | 3.50 | - | ৬.৬২ | * |
| 4 | 14.00 | 3.00 | ৬.১৯ | 8 | 1.63 | 10.75 | 6.50 | 4.50 | - | 7.50 | * |
| 5 | 16.50 | 3.62 | 7.31 | 8 | 1.88 | 12.75 | ৮.০০ | 5.56 | - | 9.00 | * |
| 6 | 19.00 | 4.25 | 8.50 | 8 | 2.12 | 14.50 | 9.25 | ৬.৬৩ | - | 10.75 | * |
| 8 | 21.75 | 5.00 | 10.63 | 12 | 2.12 | 17.25 | 12.00 | ৮.৬৩ | - | 12.50 | * |
| 10 | 26.50 | 6.50 | 12.75 | 12 | 2.63 | 21.25 | 14.75 | 10.75 | - | 16.50 | * |
| 12 | 30.00 | 7.25 | 15.00 | 12 | 2.88 | 24.38 | 17.38 | 12.75 | - | 18.25 | * |
1.আমরা কারা?
আমরা হেবেই, চীনে অবস্থিত, 1986 থেকে শুরু করি, ফ্ল্যাঞ্জ এবং পাইপ ফিটিং বিক্রি করিবিশ্বজুড়ে বিক্রি হয়।
2. কিভাবে আমরা মানের গ্যারান্টি দিতে পারি?
ভর উৎপাদনের আগে সর্বদা একটি প্রাক-উৎপাদন নমুনা;
চালানের আগে সর্বদা চূড়ান্ত পরিদর্শন;
3. আপনি আমাদের কাছ থেকে কি কিনতে পারেন?

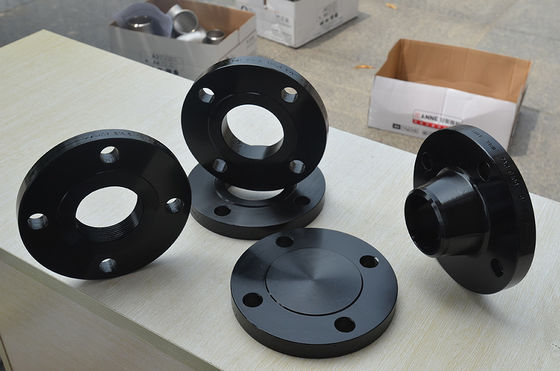

নকল ফ্ল্যাঞ্জ, ফিটিং, নকল ফিটিং, বিজোড় পাইপ।
4. আমরা কি সেবা প্রদান করতে পারি?
গৃহীত ডেলিভারি শর্তাবলী: FOB, CFR, CIF, EXW, FCA, DDP, DDU, এক্সপ্রেস ডেলিভারি, DAF；
গৃহীত অর্থপ্রদান মুদ্রা: USD, EUR, CNY;
গৃহীত অর্থপ্রদানের ধরন: T/T, L/C, D/PD/A, মানিগ্রাম, ক্রেডিট কার্ড, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, নগদ, এসক্রো;
কথ্য ভাষা: ইংরেজি, চীনা, আরবি, ফরাসি
যোগাযোগের তথ্য:
ইমেল:info11@hbxfgj.com
টেলিফোন:+86-317-6016755ফ্যাক্স:+86-317-6853755
Mob/Wechat/WhatsApp:0086-18031772026
Skype:angela.766437
QQ: 1608691724
ব্যক্তি যোগাযোগ: Miss. Mandy Liu
টেল: 0086 18903173335
ফ্যাক্স: 86-0317-6853077-6723871
