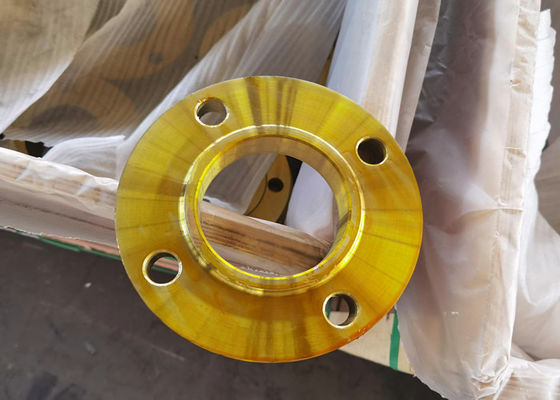

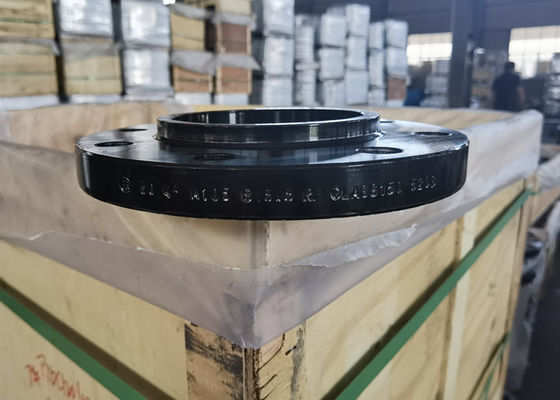

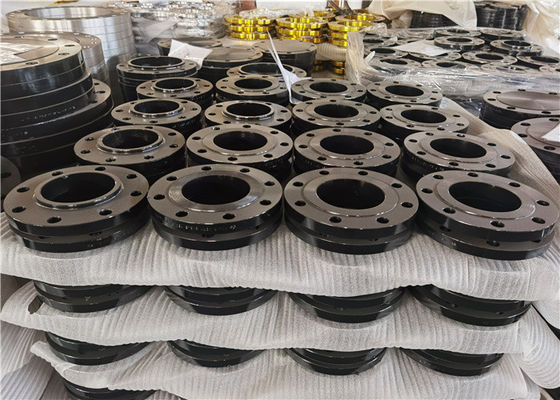

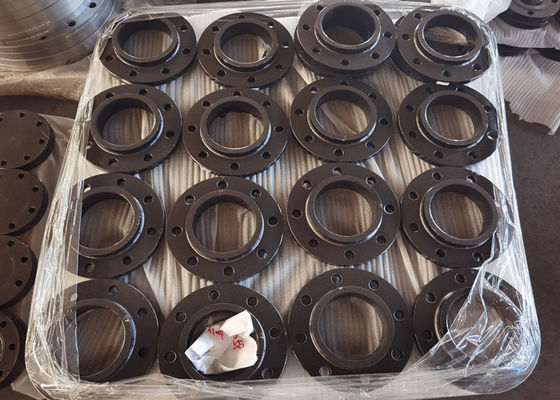

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ

বড় ইমেজ : Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	XF
সাক্ষ্যদান:	ISO9001 PED
মডেল নম্বার:	1/2 "-82"

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1pcs
মূল্য:	Discussible
প্যাকেজিং বিবরণ:	পাতলা পাতলা কাঠের কেস
ডেলিভারি সময়:	4 সপ্তাহ
পরিশোধের শর্ত:	টি / টি, এল / সি, ডি / এ, ডি / পি
যোগানের ক্ষমতা:	4000ton প্রতি মাসে

যোগাযোগ

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ

বিবরণ

উপাদান:	ASTM A105N, AISI 304/304L, AISI 316/316L	রঙ:	কালো পেইন্ট এবং হলুদ পেইন্ট
চাপ:	150LBS,300LBS.400LBS,600LBS,1500LBS,2500LBS	পৃষ্ঠতল:	আরএফ, এফএফ
আকার:	1/2"-80"	প্রকার:	SORF,WNRF,BLRF,LJRF,SWRF,THDRF
লক্ষণীয় করা:	A105n F316 316l স্লিপ ফ্ল্যাঞ্জে , F304 304l স্লিপ ফ্ল্যাঞ্জে , ব্ল্যাক পেইন্ট সার্ফ জালিয়াতি

ANSI B16.5 &ANSI B16.47-A ফ্ল্যাগনে

স্লিপ অন ফ্ল্যাঞ্জ A105n,F304/304l,F316/316l Sorf নকল 150lbs - 2500lbs কালো হলুদ পেইন্ট

চাপ:150LBS,300LBS,400LBS,600LBS,1500LBS,2500LBS

প্রকার:স্লিপ অন

আকার:1/2"-80"

পৃষ্ঠ চিকিত্সা: কালো পেইন্ট, হলুদ পেইন্ট, অনিট মরিচা তেল, গরম ডিপ গ্যালভানাইজড, কোল্ড গ্যালভানাইজড।

সনদপত্র:ISO9001:2015,PED,TUV,মিল টেস্ট সার্টিফিকেট (EN 10204-3.1)

XINFENG 1988 সালে প্রতিষ্ঠিত হয়েছিল।

নকল ইস্পাত ফ্ল্যাঞ্জ ANSI B16.5 ASME B16.47 ASTM A105

স্ট্যান্ডার্ড

টাইপ

চাপ

উপাদান

আকার

প্রক্রিয়া

পৃষ্ঠতল

চিকিত্সা

ANSI B16.5, ASME16.47

SORF

WNRF

অন্ধ

SWRF

এলজেএফএফ

150LBS, 300LBS,

400LBS,600LB

900LBS, 1500LBS,2500LBS

কার্বন ইস্পাত

মরিচা রোধক স্পাত

1/2"---60"

জাল, জাল

কালো পেইন্ট

হলুদ পেইন্ট

হালকা তেল

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ 0

ANSI B16.5 স্পেসিফিকেশন

ফ্ল্যাঞ্জ প্রকার:দৃঢ়ভাবে সংযুক্ত করাing neck;স্লিপ অন;খলিন্ডভাঁজ যুক্ত;থ্রেডেড;সকেট ঢালাই;

আকার পরিসীমা: 1/2" থেকে 24"

চাপ: ক্লাস 150;300;400;600;900;1500;2500

প্রাচীর পুরুত্ব: SCH5,SCH10,SCH20,SCH30,XS,SCH40, SCH80,SCH160,SCH XXS

যুগ্ম প্রকার sealing: FF (ফ্ল্যাট ফেস);আরএফ ( মুখ উঁচিয়ে );এলজে (ল্যাপ জয়েন্ট) আরটিজে (ডান জয়েন্ট)

ASME B16.47 স্পেসিফিকেশন

ফ্ল্যাঞ্জ প্রকার:ঢালাই ঘাড়;অন্ধ;

আকার পরিসীমা: 12" থেকে 60"

চাপ: ক্লাস 75;150;300;600;900;

প্রাচীর পুরুত্ব: SCH5,SCH10,SCH20,SCH30,XS,SCH40, SCH80,SCH160,SCH XXS

উপাদান:
1) কার্বন ইস্পাত: ASTM A105/A105N ,A350 LF1/LF2,A694 F42/46/48/52/60/75 2) স্টেইনলেস স্টীল: ASTM A182 F304/304L,316/316L,F321,F51,ASTM A182 F11/F12/F22

সারফেস অ্যান্টিরাস্ট:
সারফেস অ্যান্টিরাস্ট 1: অ্যান্টিরাস্ট হালকা তেল
সারফেস অ্যান্টিরাস্ট 2: কালো রঙের আবরণ
সারফেস অ্যান্টিরাস্ট 3: হলুদ রঙের আবরণ
সারফেস অ্যান্টিরাস্ট 4: গ্যালনাভাইজড (হট ডিপড গ্যালভানাইজড বা ইলেকট্রো গ্যালভানাইজড)

কানেক্ট ফেস:
সারফেস 1: স্টক ফিনিস
পৃষ্ঠ 2: স্প্রিয়াল দানাদার
পৃষ্ঠ 3: দুই বা তিনটি খাঁজ (জলের লাইন)
সারফেস 4: মসৃণ ফিনিস

শর্তাবলী
1) পেমেন্ট: অপ্রতিরোধ্য L/C দৃষ্টিতে বা T/T, D/P
2) ডেলিভারি মেয়াদ FOB চায়না পোর্ট বা CIF ক্রেতার পোর্ট
3) প্যাকিং: প্লাইউড প্যালেট/কেস

ANSI B16.5 ফ্ল্যাঞ্জের মাত্রা

ASME B16.5 ক্লাস 150 ডাইমেনশন MM এ

নামমাত্র আকার	বাইরে ব্যাস (OD)	মিন.পুরুত্ব (টি)	আরএফ দিয়া। (আর)	বোল্ট গর্ত সংখ্যা	গর্ত ব্যাস	বৃত্তকার বল্টু (বিসি)	SO বোর আইডি (এসবি)	WN বোর আইডি (WB)	দিয়া।হাব বেস (এইচবি)	দিয়া।হাব টপ এর (HT)	তাই LTH (SL)	WN LTH (WL)
1⁄2	3.50	0.38	1.38	4	0.62	2.38	0.88	0.62	1.19	0.84	0.56	1.81
3⁄4	3.88	0.44	1.69	4	0.62	2.75	1.09	0.82	1.50	1.05	0.56	2.00
1	4.25	0.50	2.00	4	0.62	3.12	1.36	1.05	1.94	1.32	0.62	2.12
11⁄4	4.62	0.56	2.50	4	0.62	3.50	1.70	1.38	2.31	1.66	0.75	2.19
11⁄2	৫.০০	0.62	2.88	4	0.62	3.88	1.95	1.61	2.56	1.90	0.81	2.38
2	৬.০০	0.69	3.62	4	0.75	4.75	2.44	2.07	৩.০৬	2.38	0.94	2.44
21⁄2	7.00	0.81	4.12	4	0.75	5.50	2.94	2.47	3.56	2.88	1.06	2.69
3	7.50	0.88	৫.০০	4	0.75	৬.০০	3.57	৩.০৭	4.25	3.50	1.12	2.69
31⁄2	8.50	0.88	5.50	8	0.75	7.00	৪.০৭	3.55	4.81	4.00	1.19	2.75
4	9.00	0.88	৬.১৯	8	0.75	7.50	4.57	4.03	5.31	4.50	1.25	2.94
5	10.00	0.88	7.31	8	0.88	8.50	5.66	৫.০৫	৬.৪৪	৫.৫৬	1.38	3.44
6	11.00	0.94	8.50	8	0.88	9.50	৬.৭২	৬.০৭	7.56	৬.৬৩	1.50	3.44
8	13.50	1.06	10.62	8	0.88	11.75	৮.৭২	7.98	৯.৬৯	৮.৬৩	1.69	৩.৯৪
10	16.00	1.12	12.75	12	1.00	14.25	10.88	10.02	12.00	10.75	1.88	৩.৯৪
12	19.00	1.19	15.00	12	1.00	17.00	12.88	12.00	14.38	12.75	2.12	৪.৪৪
14	21.00	1.31	16.25	12	1.12	18.75	14.14	13.25	15.75	14.00	2.19	৪.৯৪
16	23.50	1.38	18.50	16	1.12	21.25	16.16	15.25	18.00	16.00	2.44	৪.৯৪
18	২৫.০০	1.50	21.00	16	1.25	22.75	18.18	17.25	19.88	18.00	2.62	5.44
20	27.50	1.62	23.00	20	1.25	২৫.০০	20.20	19.25	22.00	20.00	2.81	5.62
22	29.50	1.75	25.25	20	1.38	27.25	22.22	21.25	24.25	22.00	৩.০৭	৫.৮২
24	32.00	1.81	27.25	20	1.38	29.50	24.25	23.25	26.12	24.00	3.19	৫.৯৪

মাত্রা ইঞ্চি মধ্যে হয়
বোল্ট হোলের ব্যাস 1/8" বোল্ট ব্যাসের চেয়ে বড়

ANSI B16.5 ক্লাস 300 ফ্ল্যাঞ্জের মাত্রা, ASME B16.5 ক্লাস 300 ফ্ল্যাঞ্জের মাত্রা মিমিতে

নামমাত্র আকার	বাইরে ব্যাস (OD)	মিন.পুরুত্ব (টি)	আরএফ দিয়া। (আর)	বোল্ট গর্ত সংখ্যা	গর্ত ব্যাস	বৃত্তকার বল্টু (বিসি)	SO বোর আইডি (এসবি)	WN বোর আইডি (WB)	দিয়া।হাব বেস (এইচবি)	দিয়া।হাব টপ (HT)	তাই LTH (SL)	WN LTH (WL)
1⁄2	3.75	0.50	1.38	4	0.63	2.62	0.88	0.62	1.50	0.84	0.81	2.00
3⁄4	4.62	0.56	1.69	4	0.75	3.25	1.09	0.82	1.88	1.05	0.94	2.19
1	৪.৮৮	0.62	2.00	4	0.75	3.50	1.36	1.05	2.12	1.32	1.00	2.38
11⁄4	5.25	0.69	2.50	4	0.75	3.88	1.70	1.38	2.50	1.66	1.00	2.50
11⁄2	6.12	0.75	2.88	4	0.88	4.50	1.95	1.61	2.75	1.90	1.13	2.63
2	৬.৫০	0.81	3.62	8	0.75	৫.০০	2.44	2.07	3.31	2.38	1.25	2.69
21⁄2	7.50	0.94	4.12	8	0.88	৫.৮৮	2.94	2.47	৩.৯৪	2.88	1.44	2.94
3	8.25	1.06	৫.০০	8	0.88	৬.৬২	3.57	৩.০৭	4.62	3.50	1.63	৩.০৬
31⁄2	9.00	1.12	5.50	8	0.88	7.25	৪.০৭	3.55	5.25	4.00	1.69	3.13
4	10.00	1.19	৬.১৯	8	0.88	7.88	4.57	4.03	5.75	4.50	1.82	৩.৩২
5	11.00	1.31	7.31	8	0.88	9.25	5.66	৫.০৫	7.00	৫.৫৬	1.94	3.82
6	12.50	1.38	8.50	12	0.88	10.62	৬.৭২	৬.০৭	8.12	৬.৬৩	2.00	3.82
8	15.00	1.56	10.62	12	1.00	13.00	৮.৭২	7.98	10.25	৮.৬৩	2.38	4.32
10	17.50	1.81	12.75	16	1.12	15.25	10.88	10.02	12.62	10.75	2.56	4.56
12	20.50	1.94	15.00	16	1.25	17.75	12.88	12.00	14.75	12.75	2.82	৫.০৬
14	23.00	2.06	16.25	20	1.25	20.25	14.14	13.25	16.75	14.00	2.94	৫.৫৬
16	25.50	2.19	18.50	20	1.38	22.50	16.16	15.25	19.00	16.00	3.19	৫.৬৯
18	28.00	2.31	21.00	24	1.38	24.75	18.18	17.25	21.00	18.00	3.44	৬.১৯
20	30.50	2.44	23.12	24	1.38	27.00	20.20	19.25	23.12	20.00	3.69	৬.৩২
22	৩৩.০০	2.57	25.25	24	1.63	২৯.২৫	22.22	21.25	25.25	22.00	৩.৯৩	৬.৪৩
24	36.00	2.69	27.62	24	1.63	32.00	24.25	23.25	27.62	24.00	4.13	৬.৫৬

* ফ্ল্যাঞ্জ টাইপ 21-এর জন্য বাইরের হাবের ব্যাস প্রায় বাইরের পাইপের ব্যাসের সাথে মিলে যায়।
বিঃদ্রঃ :ASME B16.5 এর p/t রেটিং শুধুমাত্র ফ্ল্যাঞ্জ টাইপ 05, 11, 12, 13 এবং 21-এর জন্য প্রযোজ্য যার নামমাত্র আকার রয়েছে এবং DN 600 সহ। অন্যান্য সমস্ত ফ্ল্যাঞ্জের p/t রেটিং প্রস্তুতকারকের মধ্যে সম্মত হবে এবং ক্রেতা

ANSI B16.5 ক্লাস 400 ফ্ল্যাঞ্জের মাত্রা

নামমাত্র আকার	বাইরে ব্যাস (OD)	মিন.পুরুত্ব (টি)	আরএফ দিয়া। (আর)	বোল্ট গর্ত সংখ্যা	গর্ত ব্যাস	বৃত্তকার বল্টু (বিসি)	SO বোর আইডি (এসবি)	দিয়া।হাব বেস (এইচবি)	দিয়া।হাব টপ (HT)	তাই LTH (SL)	WN LTH (WL)	* WN বোর আইডি (WB)
1⁄2	3.75	0.56	1.38	4	0.63	2.62	0.88	1.5	0.84	0.88	2.06	*
3⁄4	4.62	0.62	1.69	4	0.75	3.25	1.09	1.88	1.05	1.00	2.25	*
1	৪.৮৮	0.69	2.00	4	0.75	3.50	1.36	2.12	1.32	1.06	2.44	*
11⁄4	5.25	0.81	2.50	4	0.75	3.88	1.70	2.50	1.66	1.12	2.62	*
11⁄2	6.12	0.88	2.88	4	0.88	4.50	1.95	2.75	1.90	1.25	2.75	*
2	৬.৫০	1.00	3.62	8	0.75	৫.০০	2.44	3.31	2.38	1.44	2.88	*
21⁄2	7.50	1.12	4.12	8	0.88	৫.৮৮	2.94	৩.৯৪	2.88	1.62	3.12	*
3	8.25	1.25	৫.০০	8	0.88	৬.৬২	3.57	4.62	3.50	1.81	3.25	*
31⁄2	9.00	1.38	5.50	8	1.00	7.25	৪.০৭	5.25	4.00	1.94	৩.৩৮	*
4	10.00	1.38	৬.১৯	8	1.00	7.88	4.57	5.75	4.50	2.00	3.50	*
5	11.00	1.50	7.31	8	1.00	9.25	5.66	7.00	৫.৫৬	2.12	4.00	*
6	12.50	1.62	8.50	12	1.00	10.62	৬.৭২	8.12	৬.৬৩	2.25	4.06	*
8	15.00	1.88	10.62	12	1.12	13.00	৮.৭২	10.25	৮.৬৩	2.69	4.62	*
10	17.50	2.12	12.75	16	1.25	15.25	10.88	12.62	10.75	2.88	৪.৮৮	*
12	20.50	2.25	15.00	16	1.38	17.75	12.88	14.75	12.75	3.12	৫.৩৮	*
14	23.00	2.38	16.25	20	1.38	20.25	14.14	16.75	14.00	3.31	৫.৮৮	*
16	25.50	2.50	18.50	20	1.50	22.50	16.16	19.00	16.00	3.69	৬.০০	*
18	28.00	2.62	21.00	24	1.50	24.75	18.18	21.00	18.00	3.88	৬.৫০	*
20	30.50	2.75	23.12	24	1.62	27.00	20.20	23.12	20.00	4.00	৬.৬২	*
22	৩৩.০০	2.88	25.25	24	1.75	২৯.২৫	22.22	25.25	22.00	4.25	6.75	*
24	36.00	3.00	27.25	24	1.88	32.00	24.25	27.62	24.00	4.50	৬.৮৮	*

বোল্ট হোলের ব্যাস 1/8" বোল্ট ব্যাসের চেয়ে বড়

ANSI B16.5 ক্লাস 600 ফ্ল্যাঞ্জের মাত্রা, ASME B16.5 ক্লাস 600 ব্লাইন্ড ফ্ল্যাঞ্জের মাত্রা

নামমাত্র আকার	বাইরে ব্যাস (OD)	মিন.পুরুত্ব (টি)	আরএফ দিয়া। (আর)	বোল্ট গর্ত সংখ্যা	গর্ত ব্যাস	বৃত্তকার বল্টু (বিসি)	SO বোর আইডি (এসবি)	দিয়া।হাব বেস (এইচবি)	দিয়া।হাব টপ (HT)	তাই LTH (SL)	WN LTH (WL)	* WN বোর আইডি (WB)
1⁄2	3.75	0.56	1.38	4	0.63	2.62	0.88	1.50	0.84	0.88	2.06	*
3⁄4	4.62	0.62	1.69	4	0.75	3.25	1.09	1.88	1.05	1.00	2.25	*
1	৪.৮৮	0.69	2.00	4	0.75	3.50	1.36	2.12	1.32	1.06	2.44	*
11⁄4	5.25	0.81	2.50	4	0.75	3.88	1.70	2.50	1.66	1.12	2.62	*
11⁄2	6.12	0.88	2.88	4	0.88	4.50	1.95	2.75	1.90	1.25	2.75	*
2	৬.৫০	1.00	3.62	8	0.75	৫.০০	2.44	3.31	2.38	1.44	2.88	*
21⁄2	7.50	1.12	4.12	8	0.88	৫.৮৮	2.94	৩.৯৪	2.88	1.62	3.12	*
3	8.25	1.25	৫.০০	8	0.88	৬.৬২	3.57	4.62	3.50	1.81	3.25	*
31⁄2	9.00	1.38	5.50	8	1.00	7.25	৪.০৭	5.25	4.00	1.94	৩.৩৮	*
4	10.75	1.50	৬.১৯	8	1.00	8.50	4.57	৬.০০	4.50	2.12	4.00	*
5	13.00	1.75	7.31	8	1.12	10.50	5.66	7.44	৫.৫৬	2.38	4.50	*
6	14.00	1.88	8.50	12	1.12	11.50	৬.৭২	8.75	৬.৬৩	2.62	4.62	*
8	16.50	2.19	10.62	12	1.25	13.75	৮.৭২	10.75	৮.৬৩	3.00	5.25	*
10	20.00	2.50	12.75	16	1.38	17.00	10.88	13.50	10.75	৩.৩৮	৬.০০	*
12	22.00	2.62	15.00	20	1.38	19.25	12.88	15.75	12.75	3.62	6.12	*
14	23.75	2.75	16.25	20	1.50	20.75	14.14	17.00	14.00	3.69	৬.৫০	*
16	27.00	3.00	18.50	20	1.63	23.75	16.16	19.50	16.00	4.19	7.00	*
18	২৯.২৫	3.25	21.00	20	1.75	25.75	18.18	21.50	18.00	4.62	7.25	*
20	32.00	3.50	23.00	24	1.75	28.50	20.20	24.00	20.00	৫.০০	7.50	*
22	34.25	3.75	25.25	24	1.88	30.63	22.22	26.25	22.00	5.25	7.75	*
24	37.00	4.00	27.25	24	2.00	৩৩.০০	24.25	28.25	24.00	5.50	৮.০০	*

ANSI B16.5 ক্লাস 900 ফ্ল্যাঞ্জ ডাইমেনিসন

নামমাত্র আকার	বাইরে ব্যাস (OD)	মিন.পুরুত্ব (টি)	আরএফ দিয়া। (আর)	বোল্ট গর্ত সংখ্যা	গর্ত ব্যাস	বৃত্তকার বল্টু (বিসি)	SO বোর আইডি (এসবি)	* WN বোর আইডি (WB)	দিয়া।হাব বেস (এইচবি)	দিয়া।হাব টপ (HT)	তাই LTH (SL)	WN LTH (WL)
3	9.50	1.50	৫.০০	8	1.00	7.50	3.57	*	৫.০০	3.50	2.12	4.00
4	11.50	1.75	৬.১৯	8	1.25	9.25	4.57	*	৬.২৫	4.50	2.75	4.50
5	13.75	2.00	7.31	8	1.38	11.00	5.66	*	7.50	৫.৫৬	3.12	৫.০০
6	15.00	2.19	8.50	12	1.25	12.50	৬.৭২	*	9.25	৬.৬৩	৩.৩৮	5.50
8	18.50	2.50	10.63	12	1.50	15.50	৮.৭২	*	11.75	৮.৬৩	4.00	৬.৩৮
10	21.50	2.75	12.75	16	1.50	18.50	10.88	*	14.50	10.75	4.25	7.25
12	24.00	3.12	15.00	20	1.50	21.00	12.88	*	16.50	12.75	4.63	7.88
14	25.25	৩.৩৮	16.25	20	1.63	22.00	14.14	*	17.75	14.00	5.12	৮.৩৮
16	27.75	3.50	18.50	20	1.75	24.25	16.16	*	20.00	16.00	5.25	8.50
18	31.00	4.00	21.00	20	2.00	27.00	18.18	*	22.25	18.00	৬.০০	9.00
20	33.75	4.25	23.00	20	2.13	29.50	20.20	*	24.50	20.00	৬.২৫	9.75
24	41.00	5.50	27.25	20	2.63	35.50	24.25	*	29.50	24.00	৮.০০	11.50

ANSI B16.5 ক্লাস 1500 ফ্ল্যাঞ্জ ডাইমেনিসন

নামমাত্র আকার	বাইরে ব্যাস (OD)	মিন.পুরুত্ব (টি)	আরএফ দিয়া। (আর)	বোল্ট গর্ত সংখ্যা	গর্ত ব্যাস	বৃত্তকার বল্টু (বিসি)	তাই বোর আইডি (এসবি)	দিয়া।হাব বেস (এইচবি)	দিয়া।হাব টপ (HT)	তাই LTH (SL)	WN LTH (WL)	* WN বোর আইডি (WB)
1⁄2	4.75	0.88	1.38	4	0.88	3.25	0.88	1.50	0.84	1.25	2.38	*
3⁄4	5.12	1.00	1.69	4	0.88	3.50	1.09	1.75	1.05	1.38	2.75	*
1	৫.৮৮	1.12	2.00	4	1.00	4.00	1.36	2.06	1.32	1.62	2.88	*
11⁄4	৬.২৫	1.12	2.50	4	1.00	৪.৩৮	1.70	2.50	1.66	1.62	2.88	*
11⁄2	7.00	1.25	2.88	4	1.12	৪.৮৮	1.95	2.75	1.90	1.75	3.25	*
2	8.50	1.50	3.63	8	1.00	৬.৫০	2.44	4.12	2.38	2.25	4.00	*
21⁄2	৯.৬২	1.62	4.13	8	1.12	7.50	2.94	৪.৮৮	2.88	2.50	4.12	*
3	10.50	1.88	৫.০০	8	1.25	৮.০০	-	5.25	3.50	-	4.62	*
4	12.25	2.12	৬.১৯	8	1.38	9.50	-	৬.৩৮	4.50	-	৪.৮৮	*
5	14.75	2.88	7.31	8	1.63	11.50	-	7.75	৫.৫৬	-	6.12	*
6	15.50	3.25	8.50	12	1.50	12.50	-	9.00	৬.৬৩	-	6.75	*
8	19.00	3.62	10.63	12	1.75	15.50	-	11.50	৮.৬৩	-	৮.৩৮	*
10	23.00	4.25	12.75	12	2.00	19.00	-	14.50	10.75	-	10.00	*
12	26.50	৪.৮৮	15.00	16	2.12	22.50	-	17.75	12.75	-	11.12	*
14	29.50	5.25	16.25	16	2.38	২৫.০০	-	19.50	14.00	-	11.75	*
16	32.50	5.75	18.50	16	2.63	27.75	-	21.75	16.00	-	12.25	*
18	36.00	৬.৩৮	21.00	16	2.88	30.50	-	23.50	18.00	-	12.88	*
20	38.75	7.00	23.00	16	3.12	32.75	-	25.25	20.00	-	14.00	*
24	46.00	৮.০০	27.25	16	3.63	৩৯.০০	-	30.00	24.00	-	16.00	*

ASME B16.5 ক্লাস 2500 ফ্ল্যাঞ্জ ডাইমেনিসন

নামমাত্র আকার	বাইরে ব্যাস (OD)	মিন.পুরুত্ব (টি)	আরএফ দিয়া। (আর)	বোল্ট গর্ত সংখ্যা	গর্ত ব্যাস	বৃত্তকার বল্টু (বিসি)	দিয়া।হাব বেস (এইচবি)	দিয়া।হাব টপ (HT)	তাই LTH (SL)	WN LTH (WL)	* WN বোর আইডি (WB)
1⁄2	5.25	1.19	1.38	4	0.88	3.50	1.69	0.84	1.56	2.88	*
3⁄4	5.50	1.25	1.69	4	0.88	3.75	2.00	1.05	1.69	3.12	*
1	৬.২৫	1.38	2.00	4	1.00	4.25	2.25	1.32	1.88	3.50	*
11⁄4	7.25	1.50	2.50	4	1.12	5.13	2.88	1.66	2.06	3.75	*
11⁄2	৮.০০	1.75	2.88	4	1.25	5.75	3.12	1.90	2.38	৪.৩৮	*
2	9.25	2.00	3.63	8	1.12	6.75	3.75	2.38	2.75	৫.০০	*
21⁄2	10.50	2.25	4.13	8	1.25	7.75	4.50	2.88	3.12	5.62	*
3	12.00	2.62	৫.০০	8	1.38	9.00	5.25	3.50	-	৬.৬২	*
4	14.00	3.00	৬.১৯	8	1.63	10.75	৬.৫০	4.50	-	7.50	*
5	16.50	3.62	7.31	8	1.88	12.75	৮.০০	৫.৫৬	-	9.00	*
6	19.00	4.25	8.50	8	2.12	14.50	9.25	৬.৬৩	-	10.75	*
8	21.75	৫.০০	10.63	12	2.12	17.25	12.00	৮.৬৩	-	12.50	*
10	26.50	৬.৫০	12.75	12	2.63	21.25	14.75	10.75	-	16.50	*
12	30.00	7.25	15.00	12	2.88	24.38	17.38	12.75	-	18.25	*

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ 8

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ 9 ,

1.আমরা কারা?
আমরা হেবেই, চীনে অবস্থিত, 1986 থেকে শুরু করি, ফ্ল্যাঞ্জ এবং পাইপ ফিটিং বিক্রি করিবিশ্বজুড়ে বিক্রি হয়।
2. আমরা কিভাবে মানের গ্যারান্টি দিতে পারি?
ভর উৎপাদনের আগে সর্বদা একটি প্রাক-উৎপাদন নমুনা;
চালানের আগে সর্বদা চূড়ান্ত পরিদর্শন;

3. আপনি আমাদের কাছ থেকে কি কিনতে পারেন?
নকল ফ্ল্যাঞ্জ, ফিটিং, নকল ফিটিং, বিজোড় পাইপ।

4. আমরা কি সেবা প্রদান করতে পারি?
গৃহীত ডেলিভারি শর্তাবলী: FOB, CFR, CIF, EXW, FCA, DDP, DDU, এক্সপ্রেস ডেলিভারি, DAF；
গৃহীত অর্থপ্রদানের মুদ্রা: USD, EUR, CNY;
গৃহীত অর্থপ্রদানের ধরন: T/T, L/C, D/PD/A, মানিগ্রাম, ক্রেডিট কার্ড, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, নগদ, এসক্রো;
কথ্য ভাষা: ইংরেজি, চীনা, আরবি, ফরাসি

যোগাযোগের তথ্য:

ইমেইল:info11@hbxfgj.com

টেলিফোন:+86-317-6016755ফ্যাক্স:+86-317-6853755

Mob/Wechat/WhatsApp:0086-18031772026

Skype:angela.766437

QQ: 1608691724

ট্যাগ:

কার্বন ইস্পাত এএনএসআই বি 16.5 ফ্ল্যাঞ্জ,

এএনএসআই বি 16.5 বি 16.47 সরফ ফ্ল্যানে,

A105n F316 316l স্লিপ ফ্ল্যাঞ্জে

যোগাযোগের ঠিকানা

Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

ব্যক্তি যোগাযোগ: Miss. Mandy Liu

টেল: 0086 18903173335

ফ্যাক্স: 86-0317-6853077-6723871

অন্যান্য পণ্যসমূহ

16 "আনসি B16 5 ওয়েল্ড নেক ফ্ল্যাঞ্জ 150 কালো পেইন্ট লেপ

কাস্টমাইজেশন: ই এম, ওডিএম

আকার: 1/2", 3/4", 1", 11/4", 11/2", 2", 21/2", 3", 4", 5"

লেপ: কালো পেইন্ট

সংযোগ টাইপ: ঢালাই

কার্বন ইস্পাত কাঠামো 40 পাইপ ফ্ল্যাঞ্জ Asme B16.5 12 "

লেপ: কালো পেইন্ট

চাপ রেটিং: CLASS150-CLASS2500，Class 150, Class 300, Class 400, Class 600, Class 900, Class 1500, Class 2500

ফেস টাইপ: RF, RTJ. কালো পেইন্ট, হলুদ পেইন্ট, স্বচ্ছ পেইন্ট, ঠান্ডা এবং গরম ডিপ গ্যালভানাইজ

টেকনিক্স: নকল

অ্যালগ্রিড স্টীল Sch 40 ফ্ল্যাঞ্জ Asme B16.47 Ser B কালো পেইন্ট দিয়ে লেপযুক্ত

উপাদান: কার্বন ইস্পাত, A105, A105N, ASTM A350 LF2， স্টেইনলেস স্টীল, খাদ ইস্পাত

আকার: 1/2", 3/4", 1", 11/4", 11/2", 2", 21/2", 3", 4", 5"

সংযোগ টাইপ: ঢালাই

3/4" Asme B16.5 কার্বন ইস্পাত ওয়েল্ড নেক ফ্ল্যাঞ্জ Std বেধ OEM কাস্টমাইজেশন

সংযোগ টাইপ: ঢালাই

পুরুত্ব: STD, SCH40, SCH80, SCH160. STD, SCH40, SCH80, SCH160। SCHXXS SCHXXS

চাপ রেটিং: CLASS150-CLASS2500，Class 150, Class 300, Class 400, Class 600, Class 900, Class 1500, Class 2500

এএসটিএম এ৩৫০ এলএফ২ স্টেইনলেস স্টীল মোল্ড ফ্ল্যাঞ্জ এএনএসআই বি ১৬.৫ এএসএমই বি ১৬।47

সংযোগ টাইপ: ঢালাই

আকার: 1/2", 3/4", 1", 11/4", 11/2", 2", 21/2", 3", 4", 5"

টেকনিক্স: নকল

উপাদান: কার্বন ইস্পাত, A105, A105N, ASTM A350 LF2， স্টেইনলেস স্টীল, খাদ ইস্পাত

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ

A105n F316 316l স্লিপ ফ্ল্যাঞ্জে

F304 304l স্লিপ ফ্ল্যাঞ্জে

ব্ল্যাক পেইন্ট সার্ফ জালিয়াতি

টাইপ

চাপ

প্রক্রিয়া

SORF

1/2"---60"

জাল, জাল

ANSI B16.5 ফ্ল্যাঞ্জের মাত্রা

ASME B16.5 ক্লাস 150 ডাইমেনশন MM এ

ANSI B16.5 ক্লাস 300 ফ্ল্যাঞ্জের মাত্রা, ASME B16.5 ক্লাস 300 ফ্ল্যাঞ্জের মাত্রা মিমিতে

ANSI B16.5 ক্লাস 400 ফ্ল্যাঞ্জের মাত্রা

ANSI B16.5 ক্লাস 600 ফ্ল্যাঞ্জের মাত্রা, ASME B16.5 ক্লাস 600 ব্লাইন্ড ফ্ল্যাঞ্জের মাত্রা

ANSI B16.5 ক্লাস 900 ফ্ল্যাঞ্জ ডাইমেনিসন

ANSI B16.5 ক্লাস 1500 ফ্ল্যাঞ্জ ডাইমেনিসন

ASME B16.5 ক্লাস 2500 ফ্ল্যাঞ্জ ডাইমেনিসন

কার্বন ইস্পাত এএনএসআই বি 16.5 ফ্ল্যাঞ্জ,

এএনএসআই বি 16.5 বি 16.47 সরফ ফ্ল্যানে,
