পণ্যের বিবরণ:
|
| কার্বন ইস্পাত: | A234WPB | এস এস স্টিল: | 304L, 316L |
|---|---|---|---|
| আদর্শ: | এলআর, এসআর | ডিগ্রী: | 45 ° 90 ° 180 ° |
| লেপ: | অ্যান্টি-মরচে তেল, কালো পেইন্টিং | ||
| লক্ষণীয় করা: | 316L এএসটিএম এ 234 স্টিল পাইপ এলবো,304 এল 45 ডিগ্রি গ্যালভানাইজ কনুই,এ 234 ডব্লিউপিবি 90 ডিগ্রি কনুই গ্যালভানাইজ |
||
আকৃতি অনুযায়ী, সোজা এবং কনুই কমিয়ে দেওয়া আছে।
কোণের উপর নির্ভর করে, সাধারণত 45 ডিগ্রি, 90 ডিগ্রি এবং 180 ডিগ্রি কনুই থাকে।
ব্যাসার্ধের উপর ভিত্তি করে, দীর্ঘ ব্যাসার্ধ (1.5 ডি) এবং ছোট ব্যাসার্ধ (1 ডি) কনুই রয়েছে।
সংযোগের জন্য, তারা ভাগ করা যেতে পারে সকেট dালাই কনুই, গুঁতা জোড় কনুই এবং থ্রেডেড কনুই।

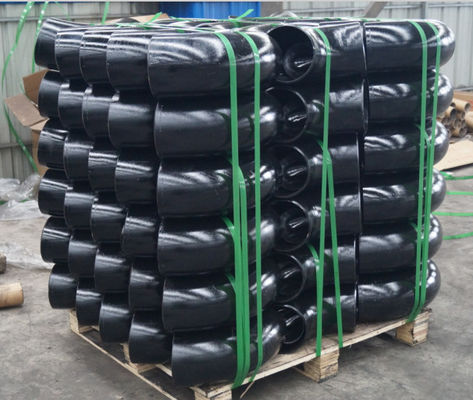

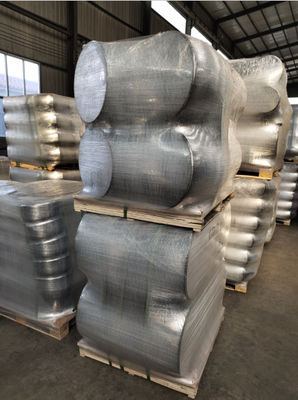

আমরা নাম, গ্রেড, হিট নং, সাইজ, স্ট্যান্ডার্ড এবং শিডিউল পুরুত্ব সহ সমস্ত কার্বন স্টিল বাটভেল্ড ফিটিং চিহ্নিত করেছি।90 ডিগ্রী ASTM A234 WPB কনুই ব্লাস্টিং, পেইন্টিং এবং মার্কিং করার পরে, আমাদের কর্মীরা সেগুলোকে প্লাস্টিকের ফেনা দিয়ে মুড়ে কাঠের কেস বা প্যালেটে প্যাক করে।
পরিচ্ছন্ন লেবেলগুলি প্যাকেজের বাইরে ট্যাগ করা হয় যাতে সহজেই সনাক্ত করা যায় এবং পণ্য আইডি অপারেশন এবং পরিবহনের সময় খুব যত্ন নেওয়া হয়।
| এনপিএস | ওডি ডি |
90 লং রাড সেন্টার টু এন্ড ক |
45 লং রাড সেন্টার টু এন্ড খ |
90 3D সেন্টার টু এন্ড ক |
45 3D সেন্টার টু এন্ড খ |
|---|---|---|---|---|---|
| ./ | 21.3 | 38 | 16 | ||
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| ঘ | 33.4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42.2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | ১৫২ | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | ৫১ | 229 | 95 |
| 3.1/2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | ১৫২ | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | ১৫7 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | ১৫9 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
কার্বন ইস্পাত 45 ডিগ্রি কনুই এবং কার্বন ইস্পাত 90 ডিগ্রি কনুই মাত্রা মিলিমিটারে থাকে যদি না অন্যভাবে নির্দেশিত হয়।ওয়াল বেধ (টি) গ্রাহক দ্বারা নির্দিষ্ট করা আবশ্যক।
বাট ওয়েল্ড কনুই এর ডাইমেনশনাল টলারেন্স - 45 ° এবং 90 ° - এলআর এবং 3 ডি - এএসএমই বি 16.9
| নামমাত্র পাইপ আকার | 1/2 থেকে 2.1/2 | 3 থেকে 3.1/2 | 4 | 5 থেকে 8 |
| বাইরে ব্যাস বেভেলে (ডি) |
+ ১. - 0.8 |
1.6 | 1.6 | + 2.4 - 1.6 |
| ব্যাস শেষে | 0.8 | 1.6 | 1.6 | 1.6 |
| সেন্টার টু এন্ড এলআর (এ/বি) | 2 | 2 | 2 | 2 |
| সেন্টার টু এন্ড 3D (A/B) | 3 | 3 | 3 | 3 |
| নামমাত্র পাইপ আকার | 10 থেকে 18 | 20 থেকে 24 | 26 থেকে 30 | 32 থেকে 48 |
| বাইরে ব্যাস বেভেলে (ডি) |
+ 4 - 3.2 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
| ব্যাস শেষে | 3.2 | 4.8 | + 6.4 - 4.8 |
+ 6.4 - 4.8 |
| সেন্টার টু এন্ড এলআর (এ/বি) | 2 | 2 | 3 | 5 |
| সেন্টার টু এন্ড 3D (A/B) | 3 | 3 | 6 | 6 |
| প্রাচীর বেধ (টি) | নামমাত্র প্রাচীরের বেধের 87.5% এর কম নয় |
|||
ASTM A234 WPB কনুই মাত্রা
মান: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510
ব্যাস: DN20 থেকে DN1500/ 3/4 "থেকে 60"
সময়সূচী: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS
ব্যাসার্ধ: ছোট ব্যাসার্ধ (এসআর) এবং দীর্ঘ ব্যাসার্ধ (এলআর)
প্রকার: বিজোড় এবং dedালাই
সারফেস: ব্ল্যাক প্রাইমার, গ্যালভানাইজড
