পণ্যের বিবরণ:
|
| চাপ: | 150LB, 300LB, 600LB, 900LB, 1500LB, 2500LB | মান: | এএনএসআই বি 16.5, এএনএসআই বি 16.47 এ, এএনএসআই বি 16.47 বি, অ্যাডব্লিউএএ ক্লাস ডি, ডিআইএন, এন 1092-1 |
|---|---|---|---|
| আদর্শ: | ডাব্লুএন ফ্ল্যাং, সো ফ্লাইং, ব্লেন্ড ফ্লাইং, এসডাব্লু ফ্ল্যাং, ফ্ল্যাট ফ্ল্যাং, ল্যাপ জয়েন্ট ফ্ল্যা | আয়তন: | 1/2 "TO 80", 0.5 INCH থেকে 80 INCH |
| পৃষ্ঠের চিকিত্সা: | কৃষ্ণাঙ্গ পেইন্টিং, ইয়েলো পেইন্টিং, ভালভানিজিং, অত্যাধিক তেল | সিলিং ফ্যাক ফ্ল্যাং: | উত্থাপিত ফ্যাক্স (আরএফ), ফ্ল্যাট ফ্যাক্স (এফএফ), রিং জয়েন্ট টাইপ (আরটিজে) |

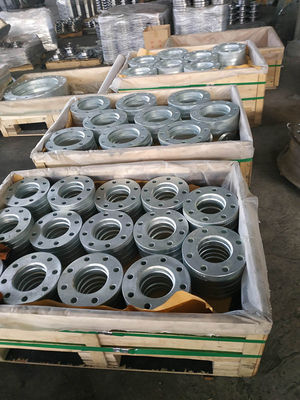

| প্যাকেজ: | সমুদ্রের জন্য উপযুক্ত পাতলা পাতলা কাঠ / কেস | মূল্য মেয়াদ: | এফওবি, সিআইএফ, সিএফআর |
| উত্পাদন সময়কাল: | 30 দিনের মধ্যে 60 টনের কম, 50 দিনের বেশি 60 টন | সনদপত্র: | পিইডি, আইএসও |
| উপাদান: | কার্বন স্টিল A105 A36 স্টেইনলেস স্টিল এসএস 304 এল এসএস 1616 এল | ||
| লক্ষণীয় করা: | 0.5 ইঞ্চি galvanized ইস্পাত চক্রের উন্নত পার্শ্ব,80 ইঞ্চি galvanized ইস্পাত চক্রের উন্নত পার্শ্ব,Sorf জালিত পাইপ চক্রের উন্নত পার্শ্ব |
||

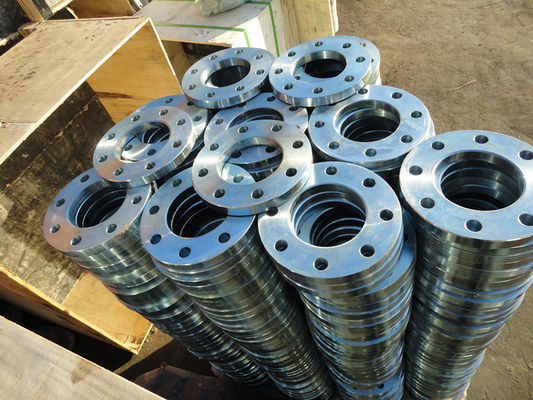

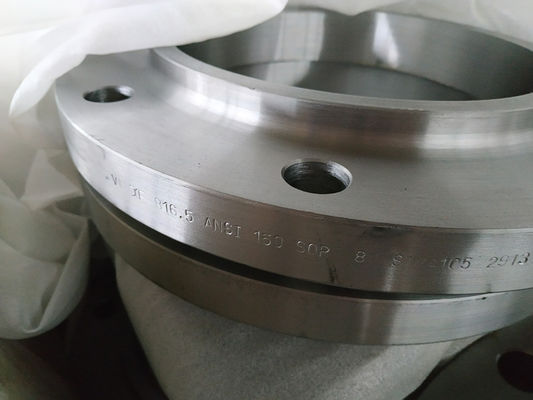

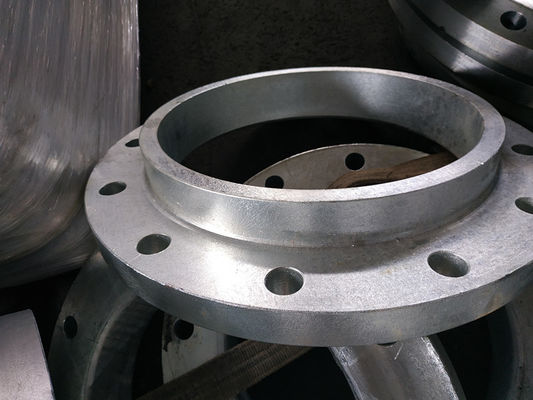

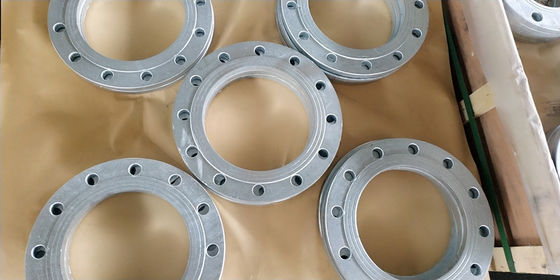

GALVANIZED STEEL FLANGE ANSI B16.5 ASME B16.47 SLIP on FLANGE SORF FORGED FLANGE
| আকার | উপাদান | ফ্ল্যাঞ্জ টাইপ |
| 1/2 "-80" | মরিচা রোধক স্পাত | ঝাল ঝাড় |
| Flange উপর স্লিপ | ||
| সকেট dালাই চক্রের উন্নত পার্শ্ব | ||
| এলএপি জয়েন্ট ফ্ল্যাঞ্জ | ||
| থ্রেডেড ফ্ল্যাঞ্জ | ||
| অন্ধ প্রলম্বিত কানা | ||
| কার্বন স্টিল, স্টেইনলেস স্টীল | ঝাল ঝাড় | |
| Flange উপর স্লিপ | ||
| সকেট dালাই চক্রের উন্নত পার্শ্ব | ||
| এলএপি জয়েন্ট ফ্ল্যাঞ্জ | ||
| থ্রেডেড ফ্ল্যাঞ্জ | ||
| অন্ধ প্রলম্বিত কানা | ||
| ফ্ল্যাঞ্জের মুখ সিল করা | সারেটেড ফিনিস সহ আরএফ | |
| 3 টি ওয়াটারলাইন সহ এফএফ | ||
| মসৃণ finis সঙ্গে FF | ||
| RTJ (রিং জয়েন্ট টাইপ) | ||
| Serrated ফিনিস সঙ্গে FF | ||
| পানির লাইন সহ আরএফ |
| Ø | ডি | খ | ছ | মি | ক | জে* | জ | কে | গর্ত | ঠ | কেজি. |
| 1/2 " | 88,9 | 11,1 | 34,9 | 30,2 | 21,3 | 15,7 | 47,6 | 60,3 | 4 | 15,9 | 0,500 |
| 3/4 " | 98,4 | 12,7 | 42,9 | 38,1 | 26,7 | 20,8 | 52,4 | 69,8 | 4 | 15,9 | 0,700 |
| 1 " | 107,9 | 14,3 | 50,8 | 49,2 | 33,5 | 26,7 | 55,6 | 79,4 | 4 | 15,9 | 1,100 |
| 1 1/4 " | 117,5 | 15,9 | 63,5 | 58,8 | 42,2 | 35,1 | 57,1 | 88,9 | 4 | 15,9 | 1,500 |
| 1 1/2 " | 127,0 | 17,5 | 73,0 | 65,1 | 48,3 | 40,9 | 61,9 | 98,4 | 4 | 15,9 | 1,800 |
| 2 " | 152,4 | 19,0 | 92,1 | 77,8 | 60,3 | 52,6 | 63,5 | 120,6 | 4 | 19,0 | 2,700 |
| 2 1/2 " | 177,8 | 22,2 | 104,8 | 90,5 | 73,1 | 62,7 | 69,8 | 139,7 | 4 | 19,0 | 4,400 |
| 3 " | 190,5 | 23,8 | 127,0 | 107,9 | 88,9 | 78,0 | 69,8 | 152,4 | 4 | 19,0 | ৫,২০০ |
| 3 1/2 " | 215,9 | 23,8 | 139,7 | 122,2 | 101,6 | 90,2 | 71,4 | 177,8 | 8 | 19,0 | 6,400 |
| 4 " | 228,6 | 23,8 | 157,2 | 134,9 | 114,3 | 102,4 | 76,2 | 190,5 | 8 | 19,0 | 7,500 |
| 5 " | 254,0 | 23,8 | 185,7 | 163,5 | 141,2 | 128,3 | 88,9 | 215,9 | 8 | 22,2 | 9,200 |
| 6 " | 279,4 | 25,4 | 215,9 | 192,1 | 168,4 | 154,2 | 88,9 | 241,3 | 8 | 22,2 | 11,000 |
| 8 " | 342,9 | 28,6 | 269,9 | 246,1 | 219,1 | 202,7 | 101,6 | 298,4 | 8 | 22,2 | 18,300 |
| 10 " | 406,4 | 30,2 | 323,8 | 304,8 | 273,0 | 254,5 | 101,6 | 361,9 | 12 | 25,4 | 25,000 |
| 12 " | 482,6 | 31,7 | 381,0 | 365,1 | 323,8 | 304,8 | 114,3 | 431,8 | 12 | 25,4 | 39,000 |
| 14 " | 533,4 | 34,9 | 412,7 | 400,0 | 355,6 | 336,5 | 127,0 | 476,2 | 12 | 28,6 | 51,000 |
| 16 " | 596,9 | 36,5 | 469,9 | 457,2 | 406,4 | 387,3 | 127,0 | 539,7 | 16 | 28,6 | 60,000 |
| 18 " | 635,0 | 39,7 | 533,4 | 504,8 | 457,2 | 438,1 | 139,7 | 577,8 | 16 | 31,7 | 71,000 |
| 20 " | 698,5 | 42,9 | 584,2 | 558,8 | 508,0 | 488,9 | 144,5 | 635,0 | 20 | 31,7 | 88,000 |
| 22 " | 749,3 | 46,0 | 641,2 | 609,6 | 558,8 | 539,7 | 149,2 | 692,1 | 20 | 34,9 | 102,000 |
| 24 " | 812,8 | 47,6 | 692,1 | 663,6 | 609,6 | 590,5 | 152,4 | 749,3 | 20 | 34,9 | 119,000 |
| পাইপ নরমাল দিয়াম। | ওডি ফ্ল্যাঞ্জ | থক।ফ্ল্যাঞ্জ মিনি | দিয়াম। এর হাব |
উত্থিত মুখের ব্যাস | দৈর্ঘ্য হাব | থ্রেড দৈর্ঘ্য | দিয়াম। বোল্টের বৃত্ত |
দিয়াম। বোল্টের গর্ত |
সংখ্যা বোল্টের |
দিয়াম।এর বোল্ট (ইঞ্চি) |
কেজি | পাউন্ড | |
| ইঞ্চি | dn | ও | গ | এক্স | ছ | Y | টি | খ্রিস্টপূর্ব | বিএইচ | বিএন | বিডি | ||
| 1/2 " | 15 | 89.00 | 11.20 | 30.20 | 35.10 | 15.70 | 15.70 | 60.50 | 15.80 | 4 | 1/2 " | 0.4 | 0.9 |
| 3/4 " | 20 | 98.50 | 12.70 | 38.10 | 42.90 | 15.70 | 15.70 | 69.90 | 15.80 | 4 | 1/2 " | 0.7 | ১.৫ |
| 1 " | 25 | 108.00 | 14.20 | 49.30 | 50.80 | 17.50 | 17.50 | 79.30 | 15.80 | 4 | 1/2 " | 0.8 | 1.8 |
| 1-1/4 " | 32 | 117.50 | 15.70 | 58.70 | 63.50 | 20.60 | 20.60 | 88.90 | 15.80 | 4 | 1/2 " | 1.2 | 2.6 |
| 1-1/2 " | 40 | 127.00 | 17.50 | 65.00 | 73.20 | 22.40 | 22.40 | 98.60 | 15.80 | 4 | 1/2 " | ১.৫ | 3.3 |
| 2 " | 50 | 152.50 | 19.10 | 77.70 | 91.90 | 25.40 | 25.40 | 120.70 | 19.10 | 4 | 5/8 " | 2.3 | 5.1 |
| 2-1/2 " | 65 | 178.00 | 22.40 | 90.40 | 104.60 | 28.40 | 28.40 | 139.70 | 19.10 | 4 | 5/8 " | 7.7 | 8.1 |
| 3 " | 80 | 190.50 | 23.90 | 108.00 | 127.00 | 30.20 | 30.20 | 152.40 | 19.10 | 4 | 5/8 " | 4.1 | 9 |
| 3-1/2 " | .০ | 216.00 | 23.90 | 122.20 | 139.70 | 31.80 | 31.80 | 177.80 | 19.10 | 8 | 5/8 " | 5.1 | 11.2 |
| 4 " | 100 | 228.50 | 23.90 | 134.90 | 157.20 | 33.30 | 33.30 | 190.50 | 19.10 | 8 | 5/8 " | 5.9 | 13 |
| 5 " | 125 | 254.00 | 23.90 | 163.60 | 185.70 | 36.60 | 36.60 | 215.90 | 22.40 | 8 | 3/4 " | 7 | 15.4 |
| 6 " | 150 | 279.50 | 25.40 | 192.00 | 215.90 | 39.60 | 39.60 | 241.30 | 22.40 | 8 | 3/4 " | 8.4 | 18.5 |
| 8 " | 200 | 343.00 | 28.40 | 246.10 | 269.70 | 44.50 | 44.50 | 298.50 | 22.40 | 8 | 3/4 " | 13 | 28.6 |
| 10 " | 250 | 406.50 | 30.20 | 304.80 | 323.90 | 49.30 | 49.30 | 362.00 | 25.40 | 12 | 7/8 " | 18 | 39.5 |
| 12 " | 300 | 482.50 | 31.80 | 365.30 | 381.00 | 55.60 | 55.60 | 431.80 | 25.40 | 12 | 7/8 " | 29 | 64 |
| 14 " | 350 | 533.50 | 35.10 | 400.10 | 412.80 | 57.20 | 57.20 | 476.30 | 28.50 | 12 | 1 " | 39 | 86 |
| 16 " | 400 | 597.00 | 36.60 | 457.20 | 469.90 | 63.50 | 63.50 | 539.80 | 28.50 | 16 | 1 " | 47 | 103 |
| 18 " | 450 | 635.00 | 39.60 | 505.00 | 533.40 | 68.30 | 68.30 | 577.90 | 31.80 | 16 | 1 1/8 " | 57 | 126 |
| 20 " | 500 | 698.50 | 42.90 | 558.80 | 584.20 | 73.20 | 73.20 | 635.00 | 31.80 | 20 | 1 1/8 " | 76 | 167 |
| 24 " | 600 | 813.00 | 47.80 | 663.40 | 692.20 | 82.60 | 82.60 | 749.30 | 35.10 | 20 | 1 1/4 " | 97 | 214 |
