পণ্যের বিবরণ:
|
| মান: | জেআইএস বি 2220, ডিআইএন, এএনএসআই বি 16.5, বিএস 4504 | আয়তন: | 1/2 "-60" |
|---|---|---|---|
| পাদান: | ডাব্লুপিবি এ 234, এএসটিএম / এএসএমএ 403 ডব্লিউপি 304-304L 3016-316L | তালা লাগান: | DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, |
| ব্যবহার: | তেল গ্যাস | পেইন্টিং: | মরিচা-প্রুফ তেল, কালো, হলুদ |
| মোড়ক: | প্লাই কাঠের কেস, প্যালেটগুলি বা গ্রাহকদের অনুরোধ হিসাবে | ||
| লক্ষণীয় করা: | এসএস 4০০ ইয়েলো প্লেট ওয়েল্ড ফ্ল্যাঞ্জ,এসওপি 5 কে 10 কে প্লেট ওয়েল্ড ফ্ল্যাঞ্জ,25 কে জিস বি বি 2220 72 "ডিআইএন 2573 ফ্ল্যাঞ্জ |
||

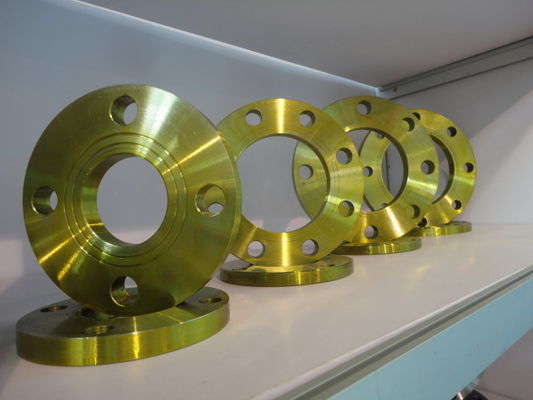

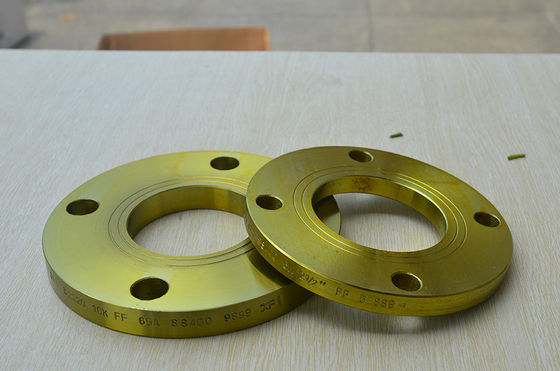

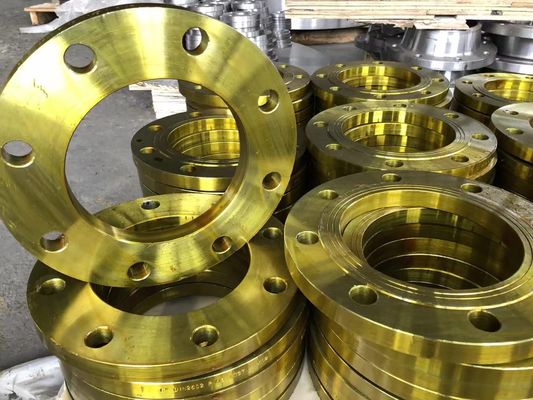

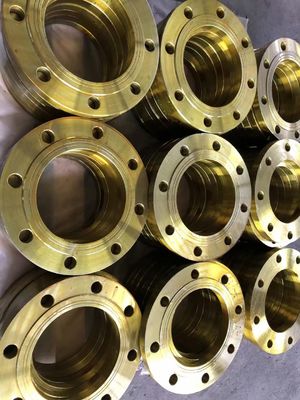

জেআইএস বি 2220 এসওপি 5 কে 10 কে 25 কে এসএস 40000 হলুদ রঙের প্লেট ওয়েল্ড ফ্ল্যাঞ্জ
সমতল মুখের ফ্ল্যাঞ্জের বোলিং সার্কেলের মুখের মতো একই সমতলে একটি গ্যাসকেট পৃষ্ঠ রয়েছে।ফ্ল্যাট ফেস ফ্ল্যাঞ্জ ব্যবহার করে এমন অ্যাপ্লিকেশনগুলি প্রায়শই হ'ল যা মিশ্রণ ফ্ল্যাঞ্জ বা ফ্ল্যাঞ্জযুক্ত ফিটিং একটি ingালাই থেকে তৈরি করা হয়।
ফ্ল্যাট ফেস ফ্ল্যাঞ্জগুলি কখনই উত্থাপিত ফেস ফ্ল্যাঞ্জে বোল্ট করা উচিত নয়।এএসএমই বি says১.১ বলেছেন যে কার্বন স্টিলের ফ্ল্যাঞ্জগুলিতে ফ্ল্যাট ফেস কাস্ট লোহার ফ্ল্যাঞ্জগুলি সংযুক্ত করার সময়, কার্বন ইস্পাত ফ্ল্যাঞ্জের উত্থিত মুখটি অবশ্যই সরিয়ে ফেলতে হবে এবং একটি পূর্ণ মুখের গ্যাসকেট প্রয়োজন।এটি কার্বন ইস্পাত ফ্ল্যাঞ্জের উত্থাপিত মুখের কারণে সৃষ্ট ফাঁকায় পাতলা, তিতির castালাই লোহার ফ্ল্যাঞ্জকে আটকাতে না রাখা।
ফিটিংয়ের সাথে যোগাযোগের জন্য ঘাড় ছাড়াই ফ্ল্যাঞ্জের স্লিপ সহ প্লেট ফ্ল্যাঞ্জ আলাদা, এটি সাধারণত জেআইএস ফ্ল্যাঞ্জ এবং ডিআইএন ফ্ল্যাঞ্জ, এএনএসআইতে, এএসএমই ফ্ল্যাঞ্জ সিস্টেম অন্তর্ভুক্ত করে, যার এই ধরণের ফ্ল্যাঞ্জ রয়েছে।
"জেআইএস" হ'ল জাপানি শিল্পকৌশল স্ট্যান্ডার্ড এবং এটি জাপানি স্ট্যান্ডার্ড অ্যাসোসিয়েশন (জেএসএ) দ্বারা প্রকাশিত যা মার্কিন যুক্তরাষ্ট্রের এএনএসআই এর সমতুল্য।এগুলি জাপানি শিল্পকৌশল স্ট্যান্ডার্ডস (জেআইএসসি) এর কমিটি তৈরি এবং আপডেট করেছে।জেএসএ থেকে এএনএসআই-এর মতো জেআইএসসি আমেরিকান সোসাইটি অফ মেকানিকাল ইঞ্জিনিয়ার্স (এএসএমই) এর মতো।
জাপান ইন্ডাস্ট্রিয়াল স্ট্যান্ডার্ড মেট্রিক মাপের জন্য আরও একটি বিকল্প।JIS5K, JIS10K, JIS15K, এবং JISK20K চাপ শ্রেণিতে সরবরাহ করা, আমরা উত্থাপিত মুখ বা ফ্ল্যাট ফেস কনফিগারেশনে স্লিপ অন, ব্লাইন্ড এবং ওয়েল্ড নেক জাত সরবরাহ করতে পারি।এগুলি সাধারণত 316 / এল বা এ 105 দিয়ে তৈরি হয় তবে যথারীতি সমস্ত অ্যালো পাওয়া যায়!
অনেকটা ডিআইএন / মেট্রিক ফ্ল্যাঞ্জগুলির মতো, জেআইএস ফ্ল্যাঞ্জ স্পেসিফিকেশন স্পেস সীমাবদ্ধতার উদ্দেশ্যে এবং বিদ্যমান পাইপলাইনের সরঞ্জামগুলির উপযুক্ততার উদ্দেশ্যে সামান্য বিস্তৃত বিভিন্ন স্লিপ ওয়েল্ড কনফিগারেশন সরবরাহ করে।উদাহরণস্বরূপ, কোনও গ্রাহক স্ট্যান্ডার্ড হিসাবে বা কোনও হাবের সাথে স্টিপ বা একটি রিং টাইপ ফ্ল্যাঞ্জ এবং একই বি 2220 স্পেসিফিকেশনের মধ্যে এই সমস্ত কিছুতে অনুরোধ করতে পারেন।
জাপান থেকে রফতানি করা চাপ সরঞ্জাম এবং পাইপ সমাবেশগুলিতে সাধারণত জেআইএস ফ্ল্যাঙ্গগুলি পাওয়া যায়।অনেক বড় বড় জাহাজ এবং সমুদ্রের জাহাজ যা আন্তর্জাতিক জলের মধ্য দিয়ে যাতায়াত করে এবং প্রশান্ত মহাসাগরীয় রিমটি এই স্ট্যান্ডার্ডের তৈরি সরঞ্জামগুলি ব্যবহার করবে, কারণ এই স্পেসিফিকেশনের অংশ এবং সার্ভিসিং ব্যাপকভাবে উপলব্ধ।
| নির্দিষ্টকরণ (সর্বশেষ সংস্করণ) | বস্তু | চাপ ক্লাস | আকার পরিসীমা |
| এএসএমই / এএনএসআই বি 16.5 | ব্লাইন্ড, ওয়েল্ড নেক, স্লিপ-অন, সকেট ওয়েল্ড, থ্রেডেড এবং ল্যাপ জয়েন্ট ফ্ল্যাঞ্জস | 150 থেকে 2500LBS | 26 "থেকে 60" |
| 150 থেকে 1500LBS | 26 "থেকে 48" | ||
| এএসএমই / এএনএসআই বি 16.47 | অরিফাইস ফ্ল্যাঞ্জস (ঝালাই ঘাড়, স্লিপ অন, থ্রেডেড) | 75 থেকে 300LBS | 1/2 "থেকে 12" |
| 400, 600LBS | 26 "থেকে 60" | ||
| 900LBS | 26 "থেকে 48" | ||
| এএসএমই / এএনএসআই বি 16.36 | অরিফাইস ফ্ল্যাঞ্জস (ঝালাই ঘাড়, স্লিপ অন, থ্রেডেড) | 300 থেকে 2500LBS | 1 "থেকে 12" |
| EN 1092-1 / DIN / BS 4504 ফ্ল্যাগেজ | 01 (প্লেট ফ্ল্যাঞ্জ), 02 (টাইপ 32—37 এর জন্য আলগা প্লেট ফ্ল্যাঞ্জ), 04 (প্রকার 34 এর জন্য আলগা প্লেট ফ্ল্যাঞ্জ), 05 (ব্লাইন্ড ফ্ল্যাঞ্জ), 11 (ঝালাই-ঘাড়ের ফ্ল্যাঞ্জ), 12 (হাব্বাব স্লিপ-অন ফ্ল্যাঞ্জ) , 13 (হাব্বেড) | পিএন 2.5 থেকে পিএন 16 | 10 মিমি থেকে 1800 মিমি |
| পিএন 25 | 10 মিমি থেকে 1000 মিমি | ||
| পিএন 40 | 10 মিমি থেকে 600 মিমি | ||
| পিএন 63 63 | 10 মিমি থেকে 400 মিমি | ||
| পিএন 100 | 10 মিমি থেকে 350 মিমি | ||
| পিএন 160, পিএন 250 | 10 মিমি থেকে 300 মিমি | ||
| পিএন 320 | 10 মিমি থেকে 250 মিমি | ||
| পিএন 400 | 10 মিমি থেকে 200 মিমি | ||
| বিএস 10 | অন্ধ, স্লিপ-অন এবং eldালাইয়ের ঘাড়ের ফ্ল্যাঞ্জগুলি | সারণী-এ, ডি, ই, এফ, এইচ, জে, কে, আর, এস, টি | 15 মিমি থেকে 600 মিমি |
| এএসএমই / এএনএসআই বি 16.9 / এমএসএস এসপি -৩৩ | স্টাব শেষ-টাইপ: এ, বি, সি (সংক্ষিপ্ত প্যাটার্ন) | এস 10, এস 40, এস 80 | ½ "থেকে 24" |
