পণ্যের বিবরণ:
|
| আয়তন: | 1/2 ″ (15 এনবি) থেকে 48 ″ (1200NB) ডিএন 10 ~ ডিএন 5000 | স্ট্যান্ডার্ড: | এএনএসআই / এএসএমই বি 16.5, বি 16.47 সিরিজ এ ও বি, বি 16.48, বিএস 4504, বিএস 10, এন -1092, ডিআইএন, এএন |
|---|---|---|---|
| চাপ: | ক্লাস 150 এলবিএস, 300 এলবিএস, 600 এলবিএস, 900 এলবিএস, 1500 এলবিএস, 2500 এলবিএস | লেপ: | তেল কালো পেইন্ট, অ্যান্টি-জং পেইন্ট, দস্তা ধাতুপট্টাবৃত, হলুদ স্বচ্ছ, ঠান্ডা এবং গরম ডুব |
| কানেক্ট টাইপ / ফ্ল্যাঞ্জ ফেস টাইপ: | উত্থাপিত ফেস (আরএফ), রিং টাইপ জয়েন্ট (আরটিজে), ফ্ল্যাট ফেস (এফএফ), বড় পুরুষ-মহিলা (এলএমএফ), ল্যাপ- | কার্বন ইস্পাত: | ASTM A105 ASME SA105 |
| মরিচা রোধক স্পাত: | এএসটিএম এ 182 এফ 304 এএসটিএম এ 182 এফ 304 এল এএসটিএম এ 182 এফ 316 এএসটিএম এ 182 এফ 316 এল | মোড়ক: | কোনও ফমিগেট বা ফমিগেট প্লাইউড / উড প্যালেট বা কেস নেই |
| লক্ষণীয় করা: | DN10 DN5000 B16.47 ব্লাইন্ড প্লেট ফ্ল্যাঞ্জ,DN5000 awwa ক্লাস b flange,DN5000 ফ্ল্যাঞ্জ AWWA C207 ক্লাস B |
||
AWWA এর অর্থ আমেরিকান ওয়াটার ওয়ার্কস অ্যাসোসিয়েশন হল একটি প্রযুক্তিগত, অলাভজনক কমিটি, যা ওয়াটারওয়ার্ক সিস্টেমের জন্য প্রধান প্রয়োজনীয়তা চিহ্নিত করে এবং একত্রিত করে।এর বিশিষ্ট ব্যবহারকারীরাAWWA C207 ফ্ল্যাঞ্জেস ডাইমেনশনওয়াটারওয়ার্কস, বর্জ্য জল, স্লারি এবং প্ল্যান্ট পাইপিং অন্তর্ভুক্ত।যেহেতু এই flanges কম চাপ পাইপিং সিস্টেম ব্যবহার করা হয়,awwa c207 ক্লাস f flanges ANSI বা ASME জাল ফ্ল্যাঞ্জের তুলনায় একটি মান যা একটি কার্যকর খরচ সাশ্রয়ী সমাধান হিসাবে প্রমাণিত হয়।এইগুলোawwa c207 চক্রের উন্নত পার্শ্ব মাত্রা তেল, বাষ্প, বা রাসায়নিক প্রয়োগের মতো শিল্পে ব্যবহারের জন্য ডিজাইন করা হয়েছে।

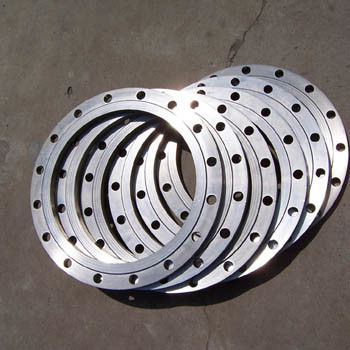

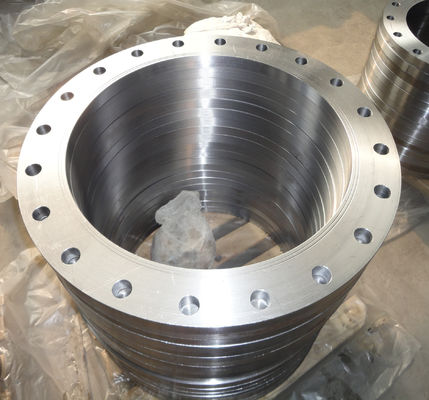

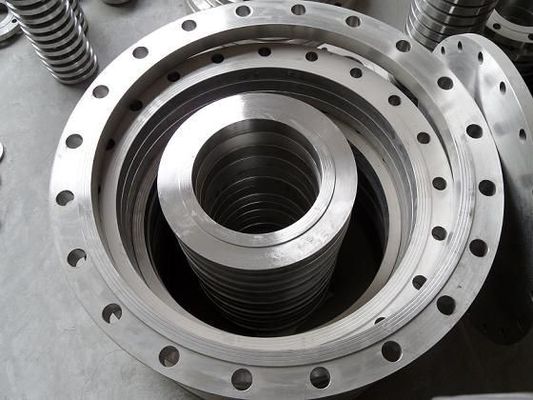

AWWA C207 ফ্ল্যাঞ্জেস
AWWA C207 ফ্ল্যাঞ্জেস ডাইমেনশন
AWWA C207 Flanges স্ট্যান্ডার্ড
AWWA মান প্রদান করে awwa c207 ইস্পাত পাইপ flangesবৈশিষ্ট্যগুলি যা কেবল পানীয় জলের জন্য ব্যবহার করার উদ্দেশ্যে করা হয়।উদাহরণস্বরূপ, AWWA ফ্ল্যাঞ্জের রেটিং শুধুমাত্র বায়ুমণ্ডলীয় তাপমাত্রায় প্রযোজ্য।AWWA মানগুলি B, D, E, F হিসাবে বর্ণিত ফ্ল্যাঞ্জ ক্লাসগুলিকে কভার করে।awwa c207 ক্লাস ডি অন্ধ চক্রের উন্নত পার্শ্ব 3 ইঞ্চি থেকে প্রায় 144 ইঞ্চির মধ্যে পরিসীমা।ANSI স্ট্যান্ডার্ডের বিপরীতে যা সব ধরণের ফ্ল্যাঞ্জগুলি অন্তর্ভুক্ত করে, AWWA স্ট্যান্ডার্ড শুধুমাত্র নিম্নলিখিত ধরণের ফ্ল্যাঞ্জগুলি অন্তর্ভুক্ত করে - যেমন - রিং ফ্ল্যাঞ্জ, হাব টাইপ ফ্ল্যাঞ্জ, ব্লাইন্ড ফ্ল্যাঞ্জ এবং থ্রেডেড লোহার ফ্ল্যাঞ্জ।
| AWWA C207 ফ্ল্যাঞ্জেস সাইজ চার্ট | 1/2 ″ (15 NB) থেকে 48 ″ (1200NB) DN10 ~ DN5000 |
|---|---|
| AWWA C207 Flanges স্ট্যান্ডার্ড | ANSI/ASME B16.5, B16.47 সিরিজ A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, GOST Flange, ASME/ ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| ইউএনআই | 6 বার 10 বার 16 বার 25 বার 40 বার |
| EN | 6 বার 10 বার 16 বার 25 বার 40 বার |
| AWWA C207 Flanges প্রেসার রেটিং ANSI | ক্লাস 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS |
| AWWA C207 ডিআইএন -এ ফ্ল্যাঞ্জেস প্রেশার ক্যালকুলেশন | 6 বার 10 বার 16 বার 25 বার 40 বার / পিএন 6 পিএন 10 পিএন 16 পিএন 25 পিএন 40, পিএন 64 |
| জেআইএস | 5 কে, 10 কে, 16 কে 20 কে, 30 কে, 40 কে, 63 কে |
| পরীক্ষার সার্টিফিকেট | এন 10204/3.1 বি কাঁচামাল সার্টিফিকেট 100% রেডিওগ্রাফি টেস্ট রিপোর্ট তৃতীয় পক্ষের পরিদর্শন প্রতিবেদন, ইত্যাদি |
| লেপ | তেল কালো পেইন্ট, জং বিরোধী পেইন্ট, দস্তা ধাতুপট্টাবৃত, হলুদ স্বচ্ছ, ঠান্ডা এবং গরম ডুব galvanized |
| AWWA C207 Flanges এর সবচেয়ে সাধারণ প্রকার | জাল / থ্রেড / প্যাঁচানো / প্লেট |
| উৎপাদন কৌশল |
|
| কানেক্ট টাইপ/ ফ্ল্যাঞ্জ ফেস টাইপ | উত্থাপিত মুখ (RF), রিং টাইপ জয়েন্ট (RTJ), ফ্ল্যাট ফেস (FF), বড় পুরুষ-মহিলা (LMF), ল্যাপ-জয়েন্ট ফেস (LJF), ছোট পুরুষ-মহিলা (SMF), ছোট জিহ্বা, বড় জিভ এবং খাঁজ ,, খাঁজ |
| বিশেষ নকশা | আপনার অঙ্কন অনুযায়ী
এএস, এএনএসআই, বিএস, ডিআইএন এবং জেআইএস |
| উৎপত্তি | ভারতীয় / পশ্চিম ইউরোপ / জাপান / মার্কিন যুক্তরাষ্ট্র / কোরিয়ান |
| এর নির্মাতা | ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE ইত্যাদি। AWWA C207 Flanges: -BS Flange, EN Flange, API 6A Flange, ANSI Flange, ASME Flange, DIN Flange, EN1092-1 Flange, UNI Flange, JIS/ KS Flange, BS4504 Flange, GB Flange, AWWA C207 চক্রের উন্নত পার্শ্ব, GOST চক্রের উন্নত পার্শ্ব, PSI চক্রের উন্নত পার্শ্ব
|
| পরীক্ষা | ডাইরেক্ট-রিডিং স্পেকট্রোগ্রাফ, হাইড্রোস্ট্যাটিক টেস্টিং মেশিন, এক্স-রে ডিটেক্টর, ইউআই ট্রাসোনিক ত্রুটি ডিটেক্টর, ম্যাগনেটিক পার্টিকেল ডিটেক্টর |
| সরঞ্জাম | প্রেস মেশিন, বেন্ডিং মেশিন, পুশিং মেশিন, ইলেকট্রিক বেভেলিং মেশিন, স্যান্ড-ব্লাস্টিং মেশিন ইত্যাদি |
| নাম আকার | পুরুত্ব | তুরপুন | ওজন | ||||||
| ওডি | স্লিপ-অন | অন্ধ | বিরক্ত | বৃত্তকার বল্টু | হোল দিয়া | নং গর্ত | স্লিপ-অন | অন্ধ | |
| ক | টি | টি | খ | গ | |||||
| 4 | 10.00 | 1.130 | 1.130 | 4.57 | 7.88 | 0.875 | 8 | 18 | 25 |
| 5 | 11.00 | 1.210 | 1.210 | 5.66 | 9.25 | 0.875 | 8 | 22 | 33 |
| 6 | 12.50 | 1.310 | 1.310 | 7. | 10.62 | 0.875 | 12 | 30 | 46 |
| 8 | 15.00 | 1.310 | 1.310 | 8.73 | 13.00 | 1.000 | 12 | 40 | 66 |
| 10 | 17.50 | 1.500 | 1.500 | 10.88 | 15.25 | 1.125 | 16 | 56 | 102 |
| 12 | 20.50 | 1.630 | 1.630 | 12.88 | 17.75 | 1.250 | 16 | 83 | ১৫২ |
| 14 | 23.00 | 1.940 | 1.940 | 14.19 | 20.25 | 1.250 | 20 | 128 | 228 |
| 16 | 25.50 | 2.140 | 2.140 | 16.19 | 22.50 | 1.375 | 20 | 167 | 310 |
| 18 | 28.00 | 2.250 | 2.250 | 18.19 | 24.75 | 1.375 | 24 | 204 | 392 |
| 20 | 30.50 | 2.330 | 2.330 | 20.19 | 27.00 | 1.375 | 24 | 247 | 482 |
| 22 | 33.00 | 2.500 | 2.500 | 22.19 | 29.25 | 1.375 | 24 | 307 | 606 |
| 24 | 36.00 | 2.690 | 2.690 | 24.19 | 32.00 | 1.625 | 24 | 388 | 776 |
| 26 | 38.25 | 3.000 | 3.000 | 26.19 | 34.50 | 1.875 | 28 | 451 | 977 |
| 28 | 40.75 | 3.130 | 3.130 | 28.19 | 37.00 | 1.875 | 28 | 532 | 1156 |
| 30 | 43.00 | 3.150 | 3.166 | 30.19 | 39.25 | 1.875 | 28 | 586 | 1303 |
| 32 | 45.25 | 3.250 | 3.332 | 32.19 | 41.50 | 1.875 | 28 | 657 | 1518 |
| 34 | 47.50 | 3.3০ | 3.475 | 34.19 | 43.50 | 1.875 | 28 | 741 | 1745 |
| 36 | 50.00 | 3.460 | 3.671 | 36.19 | 46.00 | 2.125 | 32 | 802 | 2042 |
| 38 | 52.25 | 3.500 | 3.815 | 38.19 | 48.00 | 2.125 | 32 | 874 | 2317 |
| 40 | 54.25 | 3.630 | 3.982 | 40.19 | 50.25 | 2.125 | 36 | 937 | 2608 |
| 42 | 57.00 | 3.810 | 4.171 | 42.19 | 52.75 | 2.125 | 36 | 1103 | 3015 |
| 44 | 59.25 | 4.000 | 4.338 | 44.19 | 55.00 | 2.125 | 36 | 1237 | 3388 |
| 46 | 61.50 | 4.130 | 4.505 | 46.19 | 57.25 | 2.125 | 40 | 1344 | 3791 |
| 48 | 65.00 | 4.500 | 4.781 | 48.19 | 60.75 | 2.125 | 40 | 1718 | 4494 |
