পণ্যের বিবরণ:
|
| পাদান: | SS400 | রঙ: | হলুদ |
|---|---|---|---|
| চাপ: | 5 কে 10 কে 16 কে 20 কে 30 কে 40 কে | বিশেষ নকশা: | হ্যাঁ |
| নাম: | জেআইএস বি 2220 5 কে 10 কে 16 কে 20 কে 30 কে 40 কে এসওপি / বিএল / এসওএইচ কার্বন ইস্পাত এসএস 400 ইয়েল | JIS b2220 10k ফ্ল্যাঞ্জের সর্বাধিক সাধারণ ধরণের: | জাল / থ্রেড / স্ক্রুড / প্লেট |
| লক্ষণীয় করা: | 1200NB ফ্লাইং JIS B2220,15NB ফ্লাইং JIS B2220,এসওপি বিএল সোহ ফ্ল্যাং এসএস 400 |
||

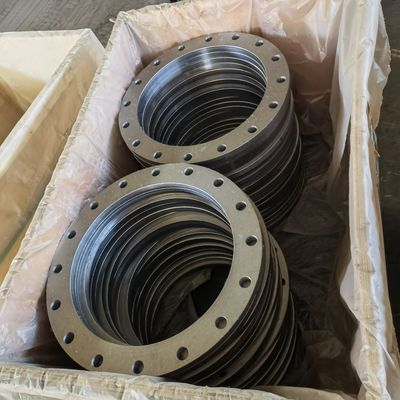

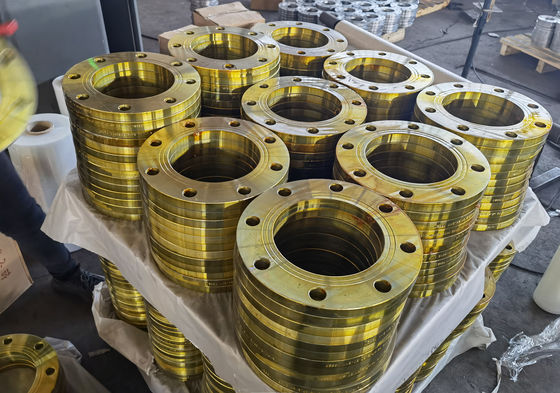

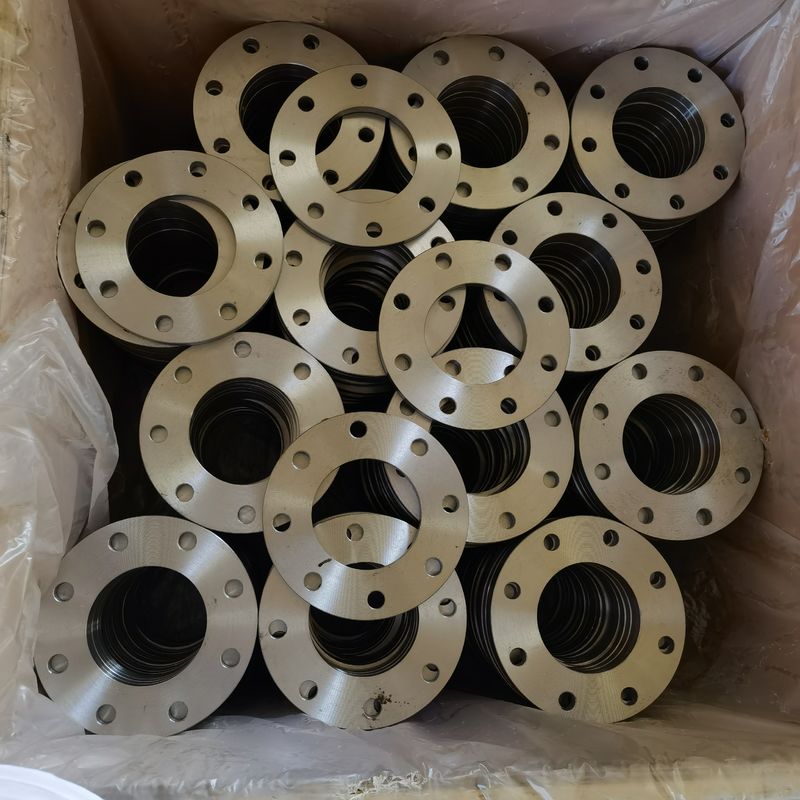

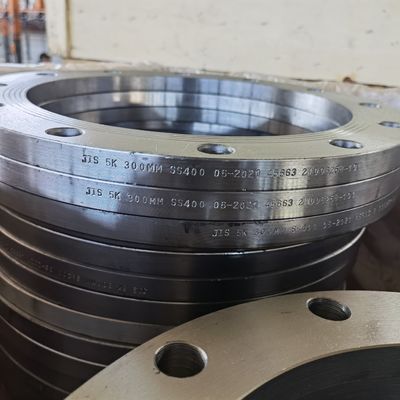

জেআইএস বি 2220 5 কে 10 কে 16 কে 20 কে 30 কে 40 কে এসওপি / বিএল / এসওএইচ কার্বন ইস্পাত এসএস 400 ইয়েলো কালার
| নামমাত্র | বাইরের | ভিতরে | বাইরের | ফ্ল্যাঞ্জের বিভাগীয় মাত্রা | মোটা গর্ত | না | প্রায়. | ||||||||||
| দিয়া।এর | দিয়া।এর | Dia.of | দিয়া।এর | টি | টি | দিয়া।হাবের | r | দিয়া।এর | দিয়া।এর | বোল্ট | না | গর্ত | বোল্ট | ওজন | |||
| ফ্ল্যাঞ্জ | ইস্পাত | ফ্ল্যাঞ্জ | ফ্ল্যাঞ্জ | ক | খ | মুখ | রাই- সেড ফেস |
বৃত্ত | বল্টের | দিয়া। | আকার | (কেজি) | |||||
| পাইপ | কর | ডি | চ | ছ | দিয়া | গর্ত | এইচ | এসওপি | বিএল | এসওএইচ | |||||||
| 10 | 17.3 | 17.8 | 90.0 | 12 | - | - | - | - | ঘ | 46 | 65 | ঘ | 15 | এম 12 | 0.51 | 0.53 | - |
| 15 | 21.7 | 22.2 | 95.0 | 12 | - | - | - | - | ঘ | 51 | 70 | ঘ | 15 | এম 12 | 0.56 | 0.60 | - |
| 20 | 27.2 | 27.7 | 100.0 | 14 | - | - | - | - | ঘ | 56 | 75 | ঘ | 15 | এম 12 | 0.72 | 0.79 | - |
| 25 | 34.0 | 34.5 | 125.0 | 14 | - | - | - | - | ঘ | 67 | 90 | ঘ | 19 | এম 16 | 1.12 | 1.22 | - |
| 32 | 42.7 | 43.2 | 135.0 | 16 | - | - | - | - | ঘ | 76 | 100 | ঘ | 19 | এম 16 | 1.47 | 1.66 | - |
| 40 | 48.6 | 49.1 | 140.0 | 16 | - | - | - | - | ঘ | 81 | 105 | ঘ | 19 | এম 16 | 1.55 | 1.79 | - |
| 50 | 60.5 | 61.1 | 155.0 | 16 | - | - | - | - | ঘ | 96 | 120 | ঘ | 19 | এম 16 | 1.86 | 2.23 | - |
| 65 | 76.3 | 77.1 | 175.0 | 18 | - | - | - | - | ঘ | 116 | 140 | ঘ | 19 | এম 16 | 2.58 | 3.24 | - |
| 80 | 89.1 | 90.0 | 185.0 | 18 | - | - | - | - | ঘ | 126 | 150 | 8 | 19 | এম 16 | 2.58 | 3.48 | - |
| (90) | 101.6 | 102.6 | 195.0 | 18 | - | - | - | - | ঘ | 136 | 160 | 8 | 19 | এম 16 | 2.73 | 3.90 | - |
| 100 | 114.3 | 115.4 | 210.0 | 18 | - | - | - | - | ঘ | 151 | 175 | 8 | 19 | এম 16 | 3.10 | 4.57 | - |
| 125 | 139.6 | 141.2 | 250.0 | 20 | - | - | - | - | ঘ | 182 | 210 | 8 | 23 | এম 20 | 4.73 | 7.18 | - |
| 150 | 165.2 | 166.6 | 280.0 | 22 | - | - | - | - | ঘ | 212 | 240 | 8 | 23 | এম 20 | 6.30 | 10.10 | - |
| (175) | 190.7 | 192.1 | 305.0 | 22 | - | - | - | - | ঘ | 237 | 265 | 12 | 23 | এম 20 | 6.75 | 11.80 | - |
| 200 | 216.3 | 218.0 | 330.0 | 22 | - | - | - | - | ঘ | 262 | 290 | 12 | 23 | এম 20 | 7.46 | 8.00 | - |
| (225) | 241.8 | 243.7 | 350.0 | 22 | - | - | - | - | ঘ | 282 | 310 | 12 | 23 | এম 20 | 7.70 | 15.80 | - |
| 250 | 267.4 | 269.5 | 400.0 | 24 | 36 | 288 | 292 | । | ঘ | 324 | 355 | 12 | 25 | এম 22 | 11.80 | 22.60 | 12.70 |
| 300 | 318.5 | 321.0 | 445.0 | 24 | 38 | 340 | 346 | । | ঘ | 368 | 400 | 16 | 25 | এম 22 | 12.60 | 27.80 | 13.80 |
| 350 | 355.6 | 358.1 | 490.0 | 26 | 42 | 380 | 386 | । | ঘ | 413 | 445 | 16 | 25 | এম 22 | 16.30 | 36.90 | 18.20 |
| 400 | 406.4 | 409.0 | 560.0 | 28 | 44 | 436 | 442 | । | ঘ | 475 | 510 | 16 | 27 | এম 24 | 23.20 | 52.10 | 25.80 |
| 450 | 457.2 | 460.0 | 620.0 | 30 | 48 | 496 | 502 | । | ঘ | 530 | 565 | 20 | 27 | এম 24 | 29.30 | 68.40 | 33.40 |
| 500 | 508.0 | 511.0 | 675.0 | 30 | 48 | 548 | 554 | । | ঘ | 585 | 620 | 20 | 27 | এম 24 | 33.30 | 81.60 | 38.00 |
| (550) | 558.8 | 562.0 | 745.0 | 32 (34) | 52 | 604 | 610 | । | ঘ | 640 | 680 | 20 | 27 | এম 30 | 42.90 | 105 (112) | 49.40 |
| 600 | 609.6 | 613.0 | 795.0 | 32 (36) | 52 | 656 | 662 | । | ঘ | 690 | 730 | 24 | 33 | এম 30 | 45.40 | 120 (134) | 52.60 |
| (650) | 660.4 | 664.0 | 845.0 | 34 (38) | 56 | 706 | 712 | । | ঘ | 740 | 780 | 24 | 33 | এম 30 | 51.80 | 144 (161) | 60.20 |
| 700 | 711.2 | 715.0 | 905.0 | 34 (40) | 58 | 762 | 770 | । | ঘ | 800 | 840 | 24 | 33 | এম 30 | 59.00 | 176 (196) | 70.20 |
| (750) | 762.0 | 766.0 | 970.0 | 36 (44) | 62 | 816 | 824 | । | ঘ | 855 | 900 | 24 | 33 | এম 30 | 72.80 | 214 (248) | 86.50 |
| 800 | 812.8 | 817.0 | 1020.0 | 36 (46) | 64 | 868 | 876 | । | ঘ | 905 | 950 | 28 | 33 | এম 30 | 76.00 | 249 (286) | 92.00 |
| (850) | 863.6 | 868.0 | 1070.0 | 36 (48) | 66 | 920 | 928 | । | ঘ | 955 | 1000 | 28 | 33 | এম 30 | 80.10 | (330) | 98.70 |
| 900 | 914.4 | 919.0 | 1120.0 | 38 (50) | 70 | 971 | 979 | । | ঘ | 1005 | 1050 | 28 | 33 | এম 30 | 88.90 | (377) | 110.00 |
| 1000 | 1016.0 | 1021.0 | 1235.0 | 40 (56) | 74 | 1073 | 1081 | । | ঘ | 1110 | 1160 | 28 | 39 | এম 36 | 109.00 | (512) | 133.00 |
| 1100 | 1117.6 | 1122.0 | 1345.0 | 42 (62) | 95 | 1175 | 1185 | 8 | ঘ | 1220 | 1270 | 28 | 39 | এম 36 | 131.00 | (675) | 175.00 |
| 1200 | 1219.2 | 1224.0 | 1465.0 | 44 (66) | 101 | 1278 | 1290 | 8 | ঘ | 1325 | 1380 | 32 | 39 | এম 36 | 163.00 | (854) | 215.00 |
| 1350 | 1371.6 | 1376.0 | 1630.0 | 48 (74) | 110 | 1432 | 1450 | 8 | ঘ | 1480 | 1540 | 36 | 45 | এম 42 | 204.00 | (1180) | 274.00 |
| 1500 | 1524.0 | 1529.0 | 1795.0 | 50 (82) | 123 | 1585 | 1605 | 8 | ঘ | 1635 | 1700 | 40 | 45 | এম 42 | 248.00 | (1590) | 340.00 |
| জেআইএস 10 কে ফ্ল্যাঞ্জ আকারের চার্ট | 1/2 "(15 এনবি) থেকে 48" (1200NB) ডিএন 10 ~ ডিএন 5000 |
|---|---|
| JIS 10k 80a ফ্ল্যাঞ্জ মানক ards | এএনএসআই / এএসএমই বি 16.5, বি 16.47 সিরিজ এ ও বি, বি 16.48, বিএস 4504, বিএস 10, এন -1092, ডিআইএন, এএনএসআই ফ্ল্যাঞ্জস, এএসএমই ফ্ল্যাঞ্জস, বিএস ফ্ল্যাঞ্জস, ডিআইএন ফ্ল্যাঞ্জস, এনএস ফ্ল্যাঞ্জস, জিএসটি ফ্ল্যাঞ্জ, এএসএমই / এএনএসআই বি 16.5 / 16.36 / 16.47 এ / 16.47 বি, এমএসএস এস 44, আইএসএস 700001, জেআইএসবি 2220, বিএস 1560-3.1, এপিআই 7 এস -15, এপি 7 এস -৩৩, এপি 6060, এন 1092 |
| ডিআইএন-এ JIS 10k 50a ফ্ল্যাঞ্জ প্রেসার গণনা | 6 বার 10 বার 16 বার 25 বার 40 বার / পিএন 6 পিএন 10 পিএন 16 পিএন 25 পিএন 40, পিএন 64 জিআইএস 10 কে ফ্ল্যাঞ্জ |
| জেআইএস 10 কে আরএফ ফ্ল্যাঞ্জ প্রেসার রেটিং এএনএসআই | ক্লাস 150 এলবিএস, 300 এলবিএস, 600 এলবিএস, 900 এলবিএস, 1500 এলবিএস, 2500 এলবিএস জেআইএস 10 কে 25 ক ফ্ল্যাঞ্জ |
| জেআইএস | 5 কে, 10 কে, 16 কে 20 কে, 30 কে, 40 কে, 63 কে জেআইএস 10 কে ফ্ল্যাঞ্জে স্লিপ |
| ইউএনআই | 6 বার 10 বার 16 বার 25 বার 40 বার জিআইএস 10 কে 80 এ ফ্ল্যাঞ্জ |
| EN | 6 বার 10 বার 16 বার 25 বার 40 বার জিআইএস 10 কে ওয়েল্ড নেক ফ্ল্যাঞ্জ |
| JIS b2220 10k ফ্ল্যাঞ্জের সর্বাধিক সাধারণ ধরণের | জাল / থ্রেড / স্ক্রুড / প্লেট |
| উত্পাদন কৌশল |
|
| ফ্ল্যাঞ্জ কোটিংয়ে জেআইএস 10 কে স্লিপ | তেল কালো পেইন্ট, অ্যান্টি-মরচে রঙে পেইন্ট, দস্তা ধাতুপট্টাবৃত, হলুদ স্বচ্ছ, ঠান্ডা এবং গরম ডুব গ্যালভায়াইজড জেআইএস 10 কে ফ্ল্যাঞ্জ |
| কানেক্ট টাইপ / ফ্ল্যাঞ্জ ফেস টাইপ | উত্থাপিত মুখ (আরএফ), রিং টাইপ জয়েন্ট (আরটিজে), ফ্ল্যাট ফেস (এফএফ), বড় পুরুষ-মহিলা (এলএমএফ), ল্যাপ-জয়েন্ট ফেস (এলজেএফ), ছোট পুরুষ-মহিলা (এসএমএফ), ছোট জিহ্বা, বৃহত জিহ্বা এবং খাঁজ , খাঁজ |
| JIS 10k flange টেস্ট শংসাপত্র | EN 10204 / 3.1B কাঁচামাল সার্টিফিকেট 100% রেডিওগ্রাফি টেস্ট রিপোর্ট তৃতীয় পক্ষ পরিদর্শন প্রতিবেদন, ইত্যাদি |
| জেআইএস 10 কে ব্লাইন্ড ফ্ল্যাঞ্জ টেস্ট | ডাইরেক্ট রিডিং স্পেকট্রোগ্রাফ, হাইড্রোস্ট্যাটিক টেস্টিং মেশিন, এক্স-রে ডিটেক্টর, ইউআই ট্রসোনিক ফ্লাও ডিটেক্টর, চৌম্বকীয় কণা আবিষ্কারক |
| বিশেষ নকশা |
আপনার অঙ্কন অনুযায়ী এএস, এএনএসআই, বিএস, ডিআইএন এবং জেআইএস |
| সরঞ্জাম | প্রেস মেশিন, নমন মেশিন, পুশিং মেশিন, বৈদ্যুতিক বেভেলিং মেশিন, বালি-ব্লাস্টিং মেশিন ইত্যাদি |
| উত্স | ভারতীয় / পশ্চিম ইউরোপ / জাপান / মার্কিন যুক্তরাষ্ট্র / কোরিয়ান |
| JIS 10k 80a ফ্ল্যাঞ্জ ব্যবহার এবং অ্যাপ্লিকেশন |
|
| উত্পাদনকারী |
এএনএসআই ডিআইএন, জিওএসটি, জেআইএস, ইউএনআই, বিএস, এএস 2129, এডাব্লুডাব্লুএ, এন, এসএবিএস, এনএফই ইত্যাদি etc.
|
| JIS 10k ব্লাইন্ড ফ্ল্যাঞ্জ এতে রপ্তানি করুন | ইন্দোনেশিয়া, ইউক্রেন, ভারত, আয়ারল্যান্ড, সিঙ্গাপুর, সৌদি আরব, স্পেন, দুবাই, পেরু, থাইল্যান্ড, কোরিয়া, ইরান, কানাডা, মার্কিন যুক্তরাষ্ট্র, ব্রাজিল, মিশর, ওমান ইত্যাদি |
| EN 10204 3.1 এবং EN 10204 3.2 অনুসারে মেটেরিয়াল টেস্ট শংসাপত্র (এমটিসি), NACE MR0103, NACE MR0175 প্রত্যয়িত পরীক্ষার শংসাপত্রসমূহ | |
প্রিমিয়ার মানের JIS 10k আরএফ ফ্ল্যাঞ্জ প্রস্তুতকারকদের মধ্যে একটি স্ট্যান্ডার্ড অনুযায়ী এই JIS 10k 80a ফ্ল্যাঞ্জ সরবরাহ করে।এক্সেল মেটাল একটি আইএসও অনুমোদিতJIS 10k 50a ফ্ল্যাঞ্জ প্রস্তুতকারক & জেআইএস 10 কে 40 ক ফ্ল্যাঞ্জ
| কার্বন ইস্পাত জেআইএস বি 2220 10 কে ফ্ল্যাঞ্জ | এএসটিএম / এএসএমই এ / এসএ 105 এ / এসএ 105 এন এবং এ / এসএ 216-ডাব্লুসিবি, ডিআইএন 1.0402, ডিআইএন 1.0460, ডিআইএন 1.0619, ডাই স্টিল, এএসটিএম এ 105 / এএসএমই এসএ 105, এ 105 এন, এএসটিএম এ 350 এলএফ 2 / এএসএমই এসএই 504, উচ্চ ফলন সিএস এএসটি 49/69 (F52 F56 F60 F65 F70 F80) |
| স্টেইনলেস স্টিল জেআইএস বি 2220 10 কে ফ্ল্যাঞ্জ | এএসটিএম / এএসএমই এ / এসএ 182 এফ 304, এফ 304 এল, এফ 316, এফ 316 এল, এএসটিএম / এএসএমই এ / এসএ 351 সিএফ 8, সিএফ 3, সিএফ 8 এম, সিএফ 3 এম, ডিআইএন 1.4301, ডিআইএন 1.4308, ডিআইএন 1.4308, ডিআইএন 1.4308 1.4409 |
| এলোয় স্টিল জেআইএস বি 2220 10 কে ফ্ল্যাঞ্জ | এএসটিএম এ 182 / এএসএম SA182 এফ 5, এফ 9, এফ 11, এফ 12, এফ 22, এফ 91 |
| টাইটানিয়াম জেআইএস বি 2220 10 কে ফ্ল্যাঞ্জ | এএসটিএম বি 381 / এএসএমই এসবি 381, টাইটানিয়াম জিআর।1, টাইটানিয়াম জিআর।2, টাইটানিয়াম জিআর।4, টাইটানিয়াম জিআর।5, টাইটানিয়াম জিআর।7 এএসটিএম আর 50250 / জিআর .1 |আর 50400 / জিআর.2 |আর 50550 / জিআর.3 |আর 50700 / জিআর 4 |জিআর .6 | আর 52400 / জিআর 7 |আর 53400 / জিআর.12 |R56320 / GR.9 | R56400 / GR.5 GR |
| কপার জেআইএস বি 2220 10 কে ফ্ল্যাঞ্জ | টি 1, টি 2, সি 10100, সি 10200, সি 10300, সি 10400, সি 10500, সি 10700, সি 10800, সি 10910, সি 10920, টিপি 1, টিপি 2, সি 10930, সি 11000, সি 11300, সি 124, সি 1200, সি 1200, সি 1200, সি 1200 C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C44000, C4000, C60800, C60800, C60800 C70620, C71000, C71500, C71520, C71640, ইত্যাদি |
| তামা নিকেল জেআইএস বি 2220 10 কে ফ্ল্যাঞ্জ | এএসটিএম / এএসএমই এসবি 61/62/151/152, কপার নিকেল 90/10 (সি 70600), কাপ্রো নিকেল 70/30 (সি 71500), ইউএনএস সি 71640 |
| ব্রাস জেআইএস বি 2220 10 কে ফ্ল্যাঞ্জ | 3602/2604 / এইচ 59 / এইচ 62 / ইত্যাদি |
| ইনকোনেল জেআইএস বি 2220 10 কে ফ্ল্যাঞ্জ | এএসটিএম বি 564 / এএসএমই এসবি 564, ইনকনেল 600, 601, 625, 718, 783, 690, x750 জেআইএস বি 2220 10 কে ফ্ল্যাঞ্জ |
| হস্টেলয় জেআইএস বি 2220 10 কে ফ্ল্যাঞ্জ | এএসটিএম বি 564 / এএসএমই এসবি 564, হস্টেলয় সি 276 (ইউএনএস এন 10276), সি 22 (ইউএনএস এন06022), সি 4, সি 2000, বি 2, বি 3, এক্স ফ্ল্যাঞ্জ |
| মোনেল জেআইএস বি 2220 10 কে ফ্ল্যাঞ্জ | এএসটিএম বি 564 / এএসএমই এসবি 564, মোনেল 400 (ইউএনএস নং এন04400), মোনেল 500 (ইউএনএস নং এন05500) |
| অ্যালোয় 20 জেআইএস বি 2220 10 কে ফ্ল্যাঞ্জ | এএসটিএম বি 462 / এএসএমই এসবি 462, কার্পেন্টার 20 এলোয়, এলোয় 20 সিবি -3 |
| অ্যালুমিনিয়াম JIS বি 2220 10 কে ফ্ল্যাঞ্জ | 5052/6061/6063/2017/7075 / ইত্যাদি |
| নিকেল জেআইএস বি 2220 10 কে ফ্ল্যাঞ্জ | এএসটিএম বি 564 / এএসএমই এসবি 564, নিকেল 200, নিকেল 201, নিকেল 205, নিকেল 205LC |
| দ্বৈত জেআইএস বি 2220 10 কে ফ্ল্যাঞ্জ | এস 31803 / এস 32205 এ 182 জিআর এফ 51 / এফ52 / এফ 53 / এফ 54 / এফ 55 / এফ 57 / এফ 57 / এফ 60 / এফ 61 |
| সুপার ডুপ্লেক্স জেআইএস বি 2220 10 কে ফ্ল্যাঞ্জ | এস 32750 / এস 32760 এ 182 জিআর এফ 51 / এফ 52 / এফ 53 / এফ 54 / এফ 55 / এফ 57 / এফ 57 / এফ 60 / এফ 61 |
| ইনকোলয় জেআইএস বি 2220 10 কে ফ্ল্যাঞ্জ | এএসটিএম বি 564 / এএসএমই এসবি 564, ইনকোলয় 800, 800 এইচ, 800 এইচটি (ইউএনএস এন08800), 825 (ইউএনএস এন08825), 925 ফ্ল্যাঞ্জস |
| 254 স্মু জেআইএস বি 2220 10 কে ফ্ল্যাঞ্জ | এএসটিএম এ 182 / এএসএমই এসএ 182, এসএমও 254/6 এমও, ইউএনএস এস 31254, ডিআইএন 1.4547 |
| নিমোনিক জেআইএস বি 2220 10 কে ফ্ল্যাঞ্জ | নিমোনিক 75, নিমোনিক 80 এ, নিমোনিক 90 |
| অন্যান্য জেআইএস বি 2220 10 কে ফ্ল্যাঞ্জ উপাদান | টিন ব্রোঞ্জ, আলুমুনাম ব্রোঞ্জ, লিড ব্রোঞ্জ |
জেআইএস 10 কে 25 এ ফ্ল্যাঞ্জের শীর্ষ সর্বাধিক প্রস্তুতকারকের একজন হিসাবে আবির্ভূত, আমরা সমস্ত আকার এবং মাত্রাতে জেআইএস 10 কে 65 এ ফ্ল্যাঞ্জের বিস্তৃত আকার ধারণ করি, বিশ্বস্ত পরিবেশক এবং জেআইএস 10 কে 40 ক ফ্ল্যাঞ্জ সরবরাহকারী এবং জেআইএস 10 কে স্লিপ জুড়ে ফ্ল্যাঞ্জ তাত্ক্ষণিক প্রেরণায় সরবরাহ করি
