পণ্যের বিবরণ:
|
| পাদান: | 304, 304L, 321, 316, 316L, ইত্যাদি | বেধ: | এসসিএইচ 10, এসসিএইচ20, এসসিএইচ 30, এসটিডি, এসসিএইচ 40, এসসিএইচ 80, এসসিএইচ 120, এসসিএইচ160 এক্সএক্সএ |
|---|---|---|---|
| আয়তন: | 1/2 "TO 48" | মান: | এএসএমই, এমএসএস, এইচজি, ডিআইএন, জেআইএস, জিবি |
| আদর্শ: | 90 ডিগ্রি লং ব্যাসার্ধ, 90 ডিগ্রি শর্ট রেডিয়াস, 45 ডিগ্রি লং ব্যাসার্ধ, 180 ডিগ্রি রিটার্ন ব্যান্ড | ||
| লক্ষণীয় করা: | 316 এএনএসআই বি 16.9 বাটওয়েল এলবা,304 321 ButtWeld ELBOW,SCH120 XXS ELBOW Seamless |
||

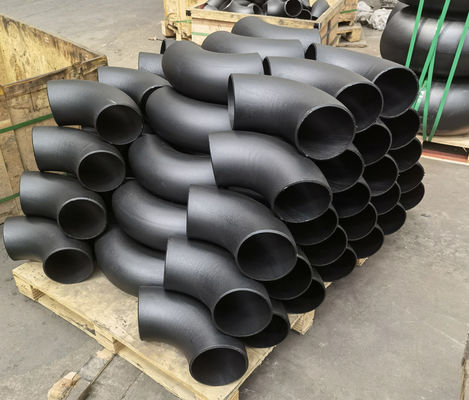

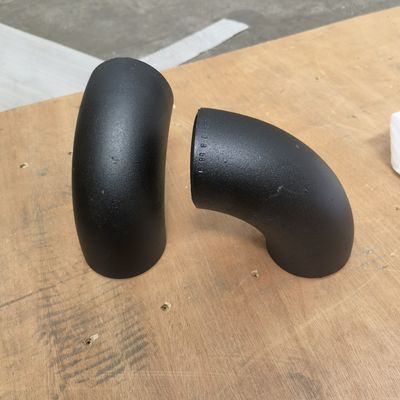

এএনএসআই বি 16.9 বাট ওয়েল্ডেড এবং বিজোড় SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 এক্সএক্স
1. উপাদান: 304, 304L, 321, 316, 316L, ইত্যাদি
2. স্ট্যান্ডার্ড: এএসএমই, এমএসএস, এইচজি, ডিআইএন, জেআইএস, জিবি
৩. টাইপ করুন: 90 ডিগ্রি লম্ব রেডিয়াস, 90 ডিগ্রি শর্ট রেডিয়াস, 45 ডিগ্রি লম্ব ব্যাসার্ধ, 180 ডিগ্রি রিটার্ন ব্যান্ড
আমরা স্যানিটারি ফিটিং, স্টেইনলেস স্টিল স্যানিটারি ফিটিং এবং স্টেইনলেস স্টিল টিউব ফিটিংগুলি সরবরাহ করি যা সর্বোত্তম মানের স্টেইনলেস স্টিল ব্যবহার করে নির্মিত হয়।আমাদের স্যানিটারি স্টেইনলেস স্টিল টিয়ের বিস্তৃত অ্যারে গ্রাহকের তারেনসাইল শক্তির কারণে পরিচিত।এই স্টিল টিউব ফিটিং বিভিন্ন গ্রেড এবং প্রয়োজন অনুযায়ী শেষ।
স্টেইনলেস স্টিল বাট ঝালাই কনুই নির্দিষ্টকরণ:
| স্পেসিফিকেশন | প্রকার | ডেটা |
| আকার | 90 ডিগ্রি দীর্ঘ / সংক্ষিপ্ত ব্যাসার্ধ 45 ডিগ্রি লম্বা ব্যাসার্ধ |
বিজোড় 1/2 "-20" (DN15-DN500) ঝালাই 1/2 "-48" (DN15-DN1200) |
| 180 ডিগ্রি রিটার্ন ব্যান্ড | বিজোড় 1/2 "-4" (DN15-DN100) | |
| প্রাচীর বেধ | 90 ডিগ্রি দীর্ঘ / সংক্ষিপ্ত ব্যাসার্ধ 45 ডিগ্রি লম্বা ব্যাসার্ধ |
SCH5S-SCH160 |
| 180 ডিগ্রি রিটার্ন ব্যান্ড | SCH5S-SCH80S | |
| উপাদান | 304, 304L, 321, 316, 316L, ইত্যাদি | |
| স্ট্যান্ডার্ড | জিবি / টি 12459, জিবি / টি 13401, এসএইচ 4040, এসএইচ 4040, এইচজি / টি 21635 | |
| এইচজি / টি 21631, এএসএমই বি 16.9, এমএসএস এসপি -৩৩, ডিআইএন 2605, জেআইএস বি 2313 | ||
স্টেইনলেস স্টিল বাট ঝালাই প্রকার কনুই :
টেকনিক্যাল প্যারামিটার:
| বাট-ldালাই কনস এএনএসআই বি 16.9 | ||||
| নামমাত্র ব্যাস | বাইরের
ব্যাস / মিমি |
কেন্দ্র থেকে শেষ / মিমি | ||
|

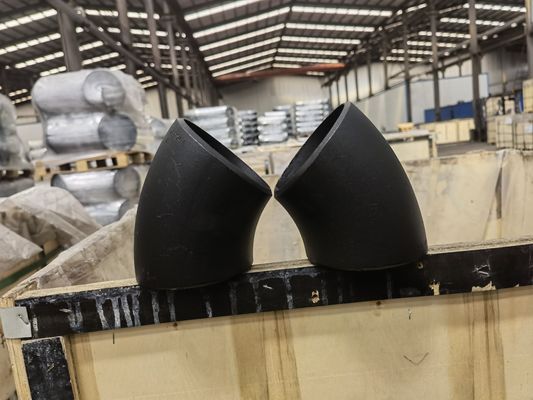

45 ডিগ্রি কনুই
|
90 ডিগ্রি কনুই | |||
| ডিএন | ওডি | দীর্ঘ ব্যাসার্ধ | দীর্ঘ ব্যাসার্ধ | সংক্ষিপ্ত ব্যাসার্ধ |
| ১/২ | 21.3 | 15.7 | 38.1 | - |
| 3/4 | 26.7 | 19.1 | 38.1 | - |
| ঘ | 33.4 | 22.4 | 38.1 | 25.4 |
| 1 1/4 | 42.2 | 25.4 | 47.8 | 31.8 |
| 1 1/2 | 48.3 | 28.4 | 57.2 | 38.1 |
| ঘ | 60.3 | 35.1 | 76.2 | 50.8 |
| 2 1/2 | 73 | 44.5 | 95.3 | 63.5 |
| ঘ | 88.9 | 50.8 | 114.3 | 76.2 |
| 3 1/2 | 101.6 | 57.2 | 133.4 | 88.9 |
| ঘ | 114.3 | 63.5 | 152.4 | 101.6 |
| ৫ | 141.3 | 79.2 | 190.5 | 127 |
| ৫ | 168.3 | 95.3 | 228.6 | 152.4 |
| 8 | 219.1 | 127 | 304.8 | 203.2 |
| 10 | 273.1 | 158.8 | 381 | 254 |
| 12 | 323.9 | 190.5 | 457.2 | 304.8 |
| 14 | 355.6 | 222.3 | 533.4 | 355.6 |
| 16 | 406.4 | 254 | 609.6 | 406.4 |
| 18 | 457.2 | 285.8 | 685.8 | 457.2 |
| 20 | 508 | 317.5 | 762 | 508 |
| 22 | 558.8 | 342.9 | 838.2 | 558.8 |
| 24 | 609.6 | 381 | 914.4 | 609.6 |
স্টেইনলেস স্টিল বাট ঝালাই কনুই নির্দিষ্টকরণ:
| স্পেসিফিকেশন | প্রকার | ডেটা |
| আকার | 90 ডিগ্রি দীর্ঘ / সংক্ষিপ্ত ব্যাসার্ধ 45 ডিগ্রি লম্বা ব্যাসার্ধ |
বিজোড় 1/2 "-20" (DN15-DN500) ঝালাই 1/2 "-48" (DN15-DN1200) |
| 180 ডিগ্রি রিটার্ন ব্যান্ড | বিজোড় 1/2 "-4" (DN15-DN100) | |
| প্রাচীর বেধ | 90 ডিগ্রি দীর্ঘ / সংক্ষিপ্ত ব্যাসার্ধ 45 ডিগ্রি লম্বা ব্যাসার্ধ |
SCH5S-SCH160 |
| 180 ডিগ্রি রিটার্ন ব্যান্ড | SCH5S-SCH80S | |
| উপাদান | 304, 304L, 321, 316, 316L, ইত্যাদি | |
| স্ট্যান্ডার্ড | জিবি / টি 12459, জিবি / টি 13401, এসএইচ 4040, এসএইচ 4040, এইচজি / টি 21635 | |
| এইচজি / টি 21631, এএসএমই বি 16.9, এমএসএস এসপি -৩৩, ডিআইএন 2605, জেআইএস বি 2313 | ||
