পণ্যের বিবরণ:
|
| উপাদান: | A234 Wpb | বেধ: | এসসিএইচ 10, এসসিএইচ20, এসসিএইচ 30, এসটিডি, এসসিএইচ 40, এসসিএইচ 80, এসসিএইচ 120, এসসিএইচ160 এক্সএক্সএ |
|---|---|---|---|
| আয়তন: | 1/2 "TO 48" | ||
| লক্ষণীয় করা: | DN1200 স্টেইনলেস স্টীল Buttweld ক্যাপ SCH10,DN1200 স্টেইনলেস স্টীল Buttweld ক্যাপ SCH20,DN1200 স্টেইনলেস স্টীল buttweld ক্যাপ SCH100 |
||

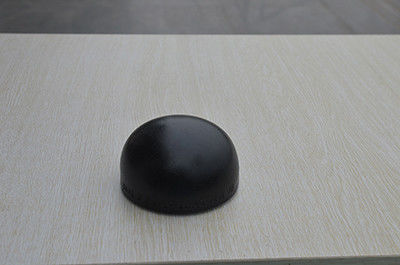

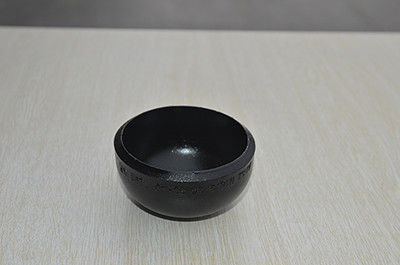

এএনএসআই বি 16.9 বাট ওয়েল্ডেড এবং বিজোড় SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS CAP
| বিশেষ উল্লেখ | ক্যাপ |
|---|---|
| পাইপ শেষ ক্যাপ পাইপ ফিটিং আকার | বিজোড় বাট ওয়েল্ড ফিটিং: 1/2 "- 24" ঝালাই বাট ওয়েল্ড ফিটিং: 1/2 "- 48" |
| পাইপ ক্যাপ ফিটিং মাত্রা | এএসএমই / এএনএসআই বি 16.9, এএসএমই বি 16.28, এমএসএস-এসপি-43, বিএস 4504, বিএস 4504, বিএস 1560, বিএস 10 |
| বিডাব্লু পাইপ ক্যাপ বেধ | এসএইচসি 10, এসসিএচ20, এসসিএইচ 30, এসটিডি এসসিএইচ 40, এসসিএইচ 60, এক্সএস, এসসিএইচ 80, এসসিএইচ 100, এসসিএইচ 120, এসসিএইচ 140, এসসিএইচ 160, এক্সএক্সএস ন্যাক এমআর 01-75 এর সাথে উপলব্ধ |
| ক্যাপ বিডাব্লুএইচ 80 প্রকার | বিজোড় / ইআরডাব্লু / eldালাই করা / তারেক পাইপ ফিটিং |
| বিডাব্লু ক্যাপ প্রকার | DN15-DN1200 |
| সংযোগ | Eldালাই |
| নমন ব্যাসার্ধ | আর = 1 ডি, 2 ডি, 3 ডি, 5 ডি, 6 ডি, 8 ডি, 10 ডি বা কাস্টম পাইপ ফিটিং |
| আকার পরিসীমা | Sch Sch 10s, 40s, 80s, 160s, XXS এ "এনবি থেকে 24" এনবি।(ডিএন 6 ~ ডিএন 100) |
| পাইপ ক্যাপ ফিটিংফিটিং | কোণ: 22.5 ডিগ্রি, 30 ডিগ্রি, 45 ডিগ্রি, 90 ডিগ্রি, 180 ডিগ্রি, 1.0 ডি, 1.5 ডি, 2.0 ডি, 2.5 ডি, 3 ডি, 4 ডি, 5 ডি, 6 ডি, 7 ডি -40 ডি। স্ট্যান্ডার্ড: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, GB, ISO |
| তৈরির পদ্ধতি | পুশ, প্রেস, ফোরজি, কাস্ট ইত্যাদি |
| ক্যাপ বিডব্লিউইচ 80 ফিটিং টেস্ট শংসাপত্র | EN 10204 / 3.1B কাঁচামাল সার্টিফিকেট 100% রেডিওগ্রাফি টেস্ট রিপোর্ট তৃতীয় পক্ষ পরিদর্শন প্রতিবেদন, ইত্যাদি |
| পাইপ ক্যাপের জন্য মূল বাজার এবং শিল্প |
|
| প্রয়োগ |
|
| EN 10204 3.1 এবং EN 10204 3.2 অনুসারে মেটেরিয়াল টেস্ট শংসাপত্র (এমটিসি), NACE MR0103, NACE MR0175 প্রত্যয়িত পরীক্ষার শংসাপত্রসমূহ | |
| কোড FOSTD - ফক্স | নামমাত্র ব্যাস | ওয়াল থএস মিমি | উচ্চতা এইচ মিমি | তাত্ত্বিক ওজন কেজি | |||
|---|---|---|---|---|---|---|---|
| পোল | ডি মিমি | এসটিডি | এক্সএস | এসটিডি | এক্সএস | ||
| ৫ | ১/২ | 21.34 | 2.77 | 3.73 | 25.4 | 0.03 | - |
| 7 | 3/4 | 26.67 | 2.87 | 3.91 | 25.4 | 0.06 | 0.08 |
| 10 | ঘ | 33.40 | 3.38 | 4.55 | 38.1 | 0.10 | 0.14 |
| 12 | 1 '' 1/4 | 42.16 | 3.56 | 4.85 | 38.1 | 0.14 | 0.18 |
| 15 | 1 '' 1/2 | 48.26 | 3.68 | 5.08 | 38.1 | 0.16 | 0.23 |
| 20 | ঘ | 60.32 | 3.91 | 5.54 | 38.1 | 0.27 | 0.32 |
| 25 | 2 '' 1/2 | 73.02 | 5.16 | 7.01 | 38.1 | 0.41 | 0.45 |
| 30 | ঘ | 88.90 | 5.49 | 7.62 | 50.8 | 0.65 | 0.82 |
| 40 | ঘ | 114.30 | 6.02 | 8.56 | 63.5 | 1.15 | 1.54 |
| 50 | ৫ | 141.30 | 6.55 | 9.52 | 76.2 | 1.90 | 2.59 |
| 60 | । | 168.27 | 7.11 | 10.97 | 88.9 | 2.92 | 4.10 |
| 80 | 8 | 219.07 | 8.18 | 12.70 | 101.6 | 5.07 | 7.3 |
| 100 | 10 | 273 | 9.27 | 12.70 | 127 | 9.1 | 12.0 |
| 120 | 12 | 323.9 | 9.52 | 12.70 | 152 | 13.6 | 17.0 |
| 140 | 14 | 355.6 | 9.52 | 12.70 | 165 | 14.42 | 19.8 |
| 160 | 16 | 406.4 | 9.52 | 12.70 | 178 | 18.86 | 25.89 |
| 180 | 18 | 457.2 | 9.52 | 12.70 | 203 | 27.65 | 36.52 |
| 200 | 20 | 508 | 9.52 | 12.70 | 229 | 35.60 | 46.98 |
| 240 | 24 | 609.6 | 9.52 | 12.70 | 267 | 46 | 64.60 |
| এনপিএস | এসটিডি | এক্সএস | এসসিএইচ 160 | এক্সএক্সএস |
| ঘ | 0.09 | 0.14 | 0.18 | 0.23 |
| ১.১ / ৪ | 0.14 | 0.18 | 0.23 | 0.34 |
| ১.১ / ২ | 0.18 | 0.23 | 0.27 | 0.41 |
| ঘ | 0.27 | 0.34 | 0.57 | 0.68 |
| ২.১ / ২ | 0.41 | 0.45 | 0.79 | 1.13 |
| ঘ | 0.68 | 0.79 | 1.32 | 1.81 |
| ৩.১ / ২ | 0.91 | 1.13 | - | 2.72 |
| ঘ | 1.13 | 1.36 | 2.68 | 3.4 |
| ৫ | 2.04 | 2.49 | 4.54 | 5.44 |
| । | 2.95 | 4.08 | 6.8 | 8.16 |
| 8 | 5.44 | 7.26 | 14.06 | 13.61 |
| 10 | 9.07 | 11.34 | 25.85 | - |
| 12 | 13.61 | 16.33 | 43.09 | - |
| 14 | 16.33 | 20.41 | - | - |
| 16 | 18.14 | 24.49 | - | - |
| 18 | 24.49 | 32.66 | - | - |
| 20 | 34.02 | 39.01 | - | - |
| 22 | 42.64 | 56.7 | - | - |
| 24 | 43.54 | 58.97 | - | - |
| 26 | 53.98 | 72.12 | - | - |
| 30 | 78.02 | 103.87 | - | - |
| এনপিএস | এসটিডি | এক্সএস | এসসিএইচ 160 | এক্সএক্সএস |
