পণ্যের বিবরণ:
|
| উপাদান: | কার্বন ইস্পাত এবং স্টেইনলেস স্টীল | কলার: | হালকা তেল |
|---|---|---|---|
| চাপ: | PN6,PN10,PN16, PN25,PN40,PN64, PN100, | প্রকার: | ইস্পাত প্লেট ঝালাই flanges |
| আকার: | DN15-DN3000 | ||
| লক্ষণীয় করা: | PN100 St20 GOST 12820-80 ফ্ল্যাঞ্জ,GOST 12820-80 ফ্ল্যাঞ্জ GOST 33259,GOST 12821 হালকা তেল ফ্ল্যাঞ্জ |
||

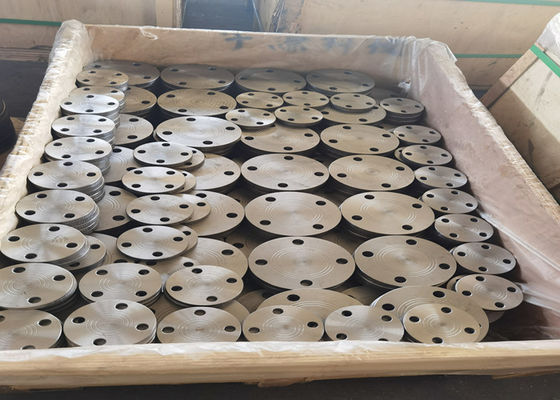

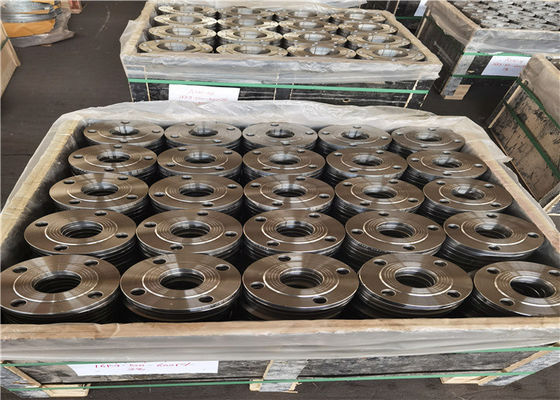

রাশিয়ান স্ট্যান্ডার্ড ফ্ল্যাঞ্জ
ফ্ল্যাঞ্জ ST.20 ГОСТ12820-80 ফ্ল্যাঞ্জ ГОСT 33259 ГОСТ 12821 PN6 PN10 PN10 PN16 PN25 PN40
|
স্ট্যান্ডার্ড
|
টাইপ |
চাপ |
উপাদান | আকার |
প্রক্রিয়া |
পৃষ্ঠতল চিকিত্সা |
|
GOST33259 GOST12820 GOST12821 GOST12836
|
তাই, অন্ধ, WN
|
PN06, PN10, PN16, PN25, PN40, PN64, PN100, |
কার্বন ইস্পাত মরিচা রোধক স্পাত |
DN15-DN3000 |
জাল, জাল |
হালকা তেল |
ГОСТ 12820 PN06-PN25
স্ট্যান্ডার্টন্ই রেজমারী ফ্লান্সেভ (условный diameter):
Ду15, Ду20, Ду25, Ду32, Ду40, Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду450, ДуДу450, ДуДу450, 00, Ду700, Ду800, Ду1000, Ду1200
| নামকরণ | মাত্রা, মিমি | ওজন (কেজি | |||||||
| ডি | ডি1 | ডি2 | d1 | খ | জ | n, | d | ||
| পৃনাম= 0,6 MPa (6 kgf/cm2) | |||||||||
| 1-10-6 | 75 | 50 | 35 | 15 | 10 | 2 | 4 | 11 | 0.31 |
| 1-15-6 | 80 | 55 | 40 | 19 | 10 | 2 | 4 | 11 | 0.33 |
| 1-20-6 | 90 | 65 | 50 | 26 | 12 | 2 | 4 | 11 | 0.53 |
| 1-25-6 | 100 | 75 | 60 | 33 | 12 | 2 | 4 | 11 | 0.64 |
| 1-32-6 | 120 | 90 | 70 | 39 | 13 | 2 | 4 | 14 | 1.01 |
| 1-40-6 | 130 | 100 | 80 | 46 | 13 | 3 | 4 | 14 | 1.21 |
| 1-50-6 | 140 | 110 | 90 | 59 | 13 | 3 | 4 | 14 | 1.33 |
| 1-65-6 | 160 | 130 | 110 | 78 | 13 | 3 | 4 | 14 | 1.63 |
| 1-80-6 | 185 | 150 | 128 | 91 | 15 | 3 | 4 | 18 | 2.44 |
| 1-100-6 | 205 | 170 | 148 | 110 | 15 | 3 | 4 | 18 | 2.85 |
| 1-125-6 | 235 | 200 | 178 | 135 | 17 | 3 | 8 | 18 | 3.88 |
| 1-150-6 | 260 | 225 | 202 | 161 | 17 | 3 | 8 | 18 | ৪.৩৯ |
| 1-175-6 | 290 | 255 | 232 | 196 | 19 | 3 | 8 | 18 | 5.36 |
| 1-200-6 | 315 | 280 | 258 | 222 | 19 | 3 | 8 | 18 | ৫.৮৯ |
| 1-225-6 | 340 | 305 | 282 | 245 | 19 | 3 | 8 | 18 | ৬.৬ |
| 1-250-6 | 370 | 335 | 312 | 273 | 20 | 3 | 12 | 18 | 7.67 |
| 1-300-6 | 435 | 395 | 365 | 325 | 20 | 4 | 12 | 22 | 10.28 |
| 1-350-6 | 485 | 445 | 415 | 377 | 22 | 4 | 12 | 22 | 12.58 |
| 1-400-6 | 535 | 495 | 465 | 426 | 24 | 4 | 16 | 22 | 15.2 |
| 1-450-6 | 590 | 550 | 520 | 480 | 24 | 4 | 16 | 22 | 17.25 |
| 1-500-6 | 640 | 600 | 570 | 530 | 25 | 4 | 16 | 22 | 19.72 |
| 1-600-6 | 755 | 705 | 670 | 630 | 25 | 5 | 20 | 26 | 26.24 |
| 1-700-6 | 860 | 810 | 775 | 720 | 27 | 5 | 24 | 26 | 36.68 |
| 1-800-6 | 975 | 920 | 880 | 820 | 27 | 5 | 24 | 30 | 46.14 |
| 1-900-6 | 1075 | 1020 | 980 | 920 | 29 | 5 | 24 | 30 | 55.1 |
| 1-1000-6 | 1175 | 1120 | 1080 | 1020 | 31 | 5 | 28 | 30 | 64.36 |
| 1-1200-6 | 1400 | 1340 | 1295 | 1220 | 34 | 5 | 32 | 33 | 99.03 |
| নামকরণ | মাত্রা, মিমি | ওজন (কেজি | |||||||
| ডি | ডি1 | ডি2 | d1 | খ | জ | n, | d | ||
| পৃনাম= 1,0 MPa (10 kgf/cm2) | |||||||||
| 1-10-10 | 90 | 60 | 42 | 15 | 10 | 2 | 4 | 14 | 0.46 |
| 1-15-10 | 95 | 65 | 47 | 19 | 10 | 2 | 4 | 14 | 0.51 |
| 1-20-10 | 105 | 75 | 58 | 26 | 12 | 2 | 4 | 14 | 0.74 |
| 1-25-10 | 115 | 85 | 68 | 33 | 12 | 2 | 4 | 14 | 0.89 |
| 1-32-10 | 135 | 100 | 78 | 39 | 14 | 2 | 4 | 18 | 1.4 |
| 1-40-10 | 145 | 110 | ৮৮ | 46 | 15 | 3 | 4 | 18 | 1.71 |
| 1-50-10 | 160 | 125 | 102 | 59 | 15 | 3 | 4 | 18 | 2.06 |
| 1-65-10 | 180 | 145 | 122 | 78 | 17 | 3 | 4 | 18 | 2.8 |
| 1-80-10 | 195 | 160 | 133 | 91 | 17 | 3 | 4 | 18 | 3.19 |
| 1-100-10 | 215 | 180 | 158 | 110 | 19 | 3 | 8 | 18 | 3.96 |
| 1-125-10 | 245 | 210 | 184 | 135 | 21 | 3 | 8 | 18 | 5.4 |
| 1-150-10 | 280 | 240 | 212 | 161 | 21 | 3 | 8 | 22 | ৬.৬২ |
| 1-175-10 | 310 | 270 | 242 | 196 | 21 | 3 | 8 | 22 | 7.32 |
| 1-200-10 | 335 | 295 | 268 | 222 | 21 | 3 | 8 | 22 | ৮.০৫ |
| 1-225-10 | 365 | 325 | 295 | 245 | 21 | 3 | 8 | 22 | 9.3 |
| 1-250-10 | 390 | 350 | 320 | 273 | 23 | 3 | 12 | 22 | 10.65 |
| 1-300-10 | 440 | 400 | 370 | 325 | 24 | 4 | 12 | 22 | 12.9 |
| 1-350-10 | 500 | 460 | 430 | 377 | 24 | 4 | 16 | 22 | 15.85 |
| 1-400-10 | 565 | 515 | 482 | 426 | 26 | 4 | 16 | 26 | 21.56 |
| 1-450-10 | 615 | 565 | 532 | 480 | 26 | 4 | 20 | 26 | 22.76 |
| 1-500-10 | 670 | 620 | 585 | 530 | 28 | 4 | 20 | 26 | 27.7 |
| 1-600-10 | 780 | 725 | 685 | 630 | 31 | 5 | 20 | 30 | ৩৯.৪ |
| 1-700-10 | 895 | 840 | 800 | 720 | 34 | 5 | 24 | 30 | 59.46 |
| 1-800-10 | 1010 | 950 | 905 | 820 | 37 | 5 | 24 | 33 | 79.16 |
| 1-900-10 | 1110 | 1050 | 1005 | 920 | 40 | 5 | 28 | 33 | 94.13 |
| 1-1000-10 | 1220 | 1160 | 1110 | 1020 | 43 | 5 | 28 | 33 | 118.43 |
| 1-1200-10 | 1455 | 1380 | 1330 | 1222 | 51 | 5 | 32 | 39 | 197.44 |
| 1-1400-10 | 1675 | 1590 | 1530 | 1420 | 60 | 5 | 36 | 45 | 278.92 |
| নামকরণ | মাত্রা, মিমি | ওজন (কেজি | |||||||
| ডি | ডি1 | ডি2 | d1 | খ | জ | n, গর্তের সংখ্যা | d | ||
| পৃনাম= 1,6 MPa (16 kgf/cm2) | |||||||||
| 1-10-16 | 90 | 60 | 42 | 15 | 12 | 2 | 4 | 14 | 0.54 |
| 1-15-16 | 95 | 65 | 47 | 19 | 12 | 2 | 4 | 14 | 0.61 |
| 1-20-16 | 105 | 75 | 58 | 26 | 14 | 2 | 4 | 14 | 0.86 |
| 1-25-16 | 115 | 85 | 68 | 33 | 16 | 2 | 4 | 14 | 1.17 |
| 1-32-16 | 135 | 100 | 78 | 39 | 16 | 2 | 4 | 18 | 1.58 |
| 1-40-16 | 145 | 110 | ৮৮ | 46 | 17 | 3 | 4 | 18 | 1.96 |
| 1-50-16 | 160 | 125 | 102 | 59 | 19 | 3 | 4 | 18 | 2.58 |
| 1-65-16 | 180 | 145 | 122 | 78 | 21 | 3 | 4 | 18 | 3.42 |
| 1-80-16 | 195 | 160 | 133 | 91 | 21 | 3 | 4 | 18 | 3.71 |
| 1-100-16 | 215 | 180 | 158 | 110 | 23 | 3 | 8 | 18 | 4.73 |
| 1-125-16 | 245 | 210 | 184 | 135 | 25 | 3 | 8 | 18 | ৬.৩৮ |
| 1-150-16 | 280 | 240 | 212 | 161 | 25 | 3 | 8 | 22 | 7.81 |
| 1-175-16 | 310 | 270 | 242 | 196 | 25 | 3 | 8 | 22 | ৮.৬৪ |
| 1-200-16 | 335 | 295 | 268 | 222 | 27 | 3 | 12 | 22 | 10.1 |
| 1-225-16 | 365 | 325 | 295 | 245 | 27 | 3 | 12 | 22 | 11.7 |
| 1-250-16 | 405 | 355 | 320 | 273 | 28 | 3 | 12 | 26 | 14.49 |
| 1-300-16 | 460 | 410 | 370 | 325 | 28 | 4 | 12 | 26 | 17.78 |
| 1-350-16 | 520 | 470 | 430 | 377 | 30 | 4 | 16 | 26 | 22.88 |
| 1-400-16 | 580 | 525 | 482 | 426 | 34 | 4 | 16 | 30 | 31 |
| 1-450-16 | 640 | 585 | 532 | 480 | 38 | 4 | 20 | 30 | ৩৯.৬৪ |
| 1-500-16 | 710 | 650 | 585 | 530 | 44 | 4 | 20 | 33 | 57.01 |
| 1-600-16 | 840 | 770 | 685 | 630 | 45 | 5 | 20 | 39 | 80.03 |
| 1-700-16 | 910 | 840 | 800 | 720 | 47 | 5 | 24 | 39 | 84.21 |
| 1-800-16 | 1020 | 950 | 905 | 820 | 49 | 5 | 24 | 39 | 104.41 |
| 1-900-16 | 1120 | 1050 | 1005 | 920 | 54 | 5 | 28 | 39 | 128.6 |
| 1-1000-16 | 1255 | 1170 | 1110 | 1020 | 58 | 5 | 28 | 45 | 179.37 |
| 1-1200-16 | 1485 | 1390 | 1330 | 1220 | 71 | 5 | 32 | 52 | 297.78 |
| নামকরণ | মাত্রা, মিমি | ওজন (কেজি | |||||||
| ডি | ডি1 | ডি2 | d1 | খ | জ | n, গর্তের সংখ্যা | d | ||
| পৃনাম= 2,5 MPa (25 kgf/cm2) | |||||||||
| 1-10-25 | 90 | 60 | 42 | 15 | 14 | 2 | 4 | 14 | 0.63 |
| 1-15-25 | 95 | 65 | 47 | 19 | 14 | 2 | 4 | 14 | 0.7 |
| 1-20-25 | 105 | 75 | 58 | 26 | 16 | 2 | 4 | 14 | 0.98 |
| 1-25-25 | 115 | 85 | 68 | 33 | 16 | 2 | 4 | 14 | 1.17 |
| 1-32-25 | 135 | 100 | 78 | 39 | 18 | 2 | 4 | 18 | 1.77 |
| 1-40-25 | 145 | 110 | ৮৮ | 46 | 19 | 3 | 4 | 18 | 2.18 |
| 1-50-25 | 160 | 125 | 102 | 59 | 21 | 3 | 4 | 18 | 2.71 |
| 1-65-25 | 180 | 145 | 122 | 78 | 21 | 3 | 8 | 18 | 3.22 |
| 1-80-25 | 195 | 160 | 133 | 91 | 23 | 3 | 8 | 18 | 4.06 |
| 1-100-25 | 230 | 190 | 158 | 110 | 25 | 3 | 8 | 22 | ৫.৯২ |
| 1-125-25 | 270 | 220 | 184 | 135 | 27 | 3 | 8 | 26 | 8.26 |
| 1-150-25 | 300 | 250 | 212 | 161 | 27 | 3 | 8 | 26 | 10.12 |
| 1-175-25 | 330 | 280 | 242 | 196 | 29 | 3 | 12 | 26 | 11.49 |
| 1-200-25 | 360 | 310 | 278 | 222 | 29 | 3 | 12 | 26 | 13.34 |
| 1-225-25 | 395 | 340 | 305 | 245 | 31 | 3 | 12 | 30 | 16.93 |
| 1-250-25 | 425 | 370 | 335 | 273 | 31 | 3 | 12 | 30 | 18.9 |
| 1-300-25 | 485 | 430 | 390 | 325 | 32 | 4 | 16 | 30 | 23.95 |
| 1-350-25 | 550 | 490 | 450 | 377 | 38 | 4 | 16 | 33 | 34.35 |
| 1-400-25 | 610 | 550 | 505 | 426 | 40 | 4 | 16 | 33 | 44.62 |
| 1-450-25 | 660 | 600 | 555 | 480 | 44 | 4 | 20 | 33 | 51.8 |
| 1-500-25 | 730 | 660 | 615 | 530 | 48 | 4 | 20 | 39 | 67.3 |
| 1-600-25 | 840 | 770 | 720 | 630 | 49 | 5 | 20 | 39 | 90.87 |
| 1-700-25 | 960 | 875 | 820 | 720 | 55 | 5 | 24 | 45 | 126.82 |
| 1-800-25 | 1075 | 990 | 930 | 820 | 63 | 5 | 24 | 45 | 181.43 |
উপাদান
1) কার্বন ইস্পাত Q234 CT20 20# Ст 20 ,Ст 09Г2С
সারফেস অ্যান্টিরাস্ট:
সারফেস অ্যান্টিরাস্ট 1: অ্যান্টিরাস্ট হালকা তেল
সারফেস অ্যান্টিরাস্ট 2: গ্যালনাভাইজড (হট ডিপড গ্যালভানাইজড বা ইলেকট্রো গ্যালভানাইজড)
ফেস কানেক্ট করুন(ГОСТ 12815 ):
সারফেস 1: মসৃণ ফিনিস
পৃষ্ঠ 2: স্প্রিয়াল দানাদার
পৃষ্ঠ 3: দুই বা তিনটি খাঁজ (জলের লাইন)
(উত্থিত মুখ=RF, সমতল মুখ=FF)
ফ্লান্স স্টালনтрубопроводов и соединительных частей, а так же на присоединительные фланцы арматуры, соединительных частей, соединительных частей, соединительных частей паратов и резервуаров на номинальное давление PN от 1 до 25 кгс/см2;номинальный диаметр DN от 10 до 250 mm, типы flaнцев - 01, 02, 11, размерный ряд – 1 / 2, исполнение уполно, Светно, Спольнение , L, D, M, E, F, J, K, сталь – углеродистая, легированная конструкционная, коррозионно-стойкая, группы контроля - I, II, III, IV, изготавливаются в совятевимости 3259-2015 "Flanцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250। টেকনিক
শর্তাবলী:
1) পেমেন্ট: অপ্রতিরোধ্য L/C দৃষ্টিতে বা T/T, D/P
2) ডেলিভারি মেয়াদ FOB চায়না পোর্ট বা CIF ক্রেতার পোর্ট
3) প্যাকিং: প্লাইউড প্যালেট/কেস
1.আমরা কারা?
আমরা হেবেই, চীনে অবস্থিত, 1986 থেকে শুরু করি, ফ্ল্যাঞ্জ এবং পাইপ ফিটিং বিক্রি করিবিশ্বজুড়ে বিক্রি হয়।
2. আমরা কিভাবে মানের গ্যারান্টি দিতে পারি?
ভর উৎপাদনের আগে সর্বদা একটি প্রাক-উৎপাদন নমুনা;
চালানের আগে সর্বদা চূড়ান্ত পরিদর্শন;
3. আপনি আমাদের কাছ থেকে কি কিনতে পারেন?
নকল ফ্ল্যাঞ্জ, ফিটিং, নকল ফিটিং, বিজোড় পাইপ।
4. আমরা কি সেবা প্রদান করতে পারি?
গৃহীত ডেলিভারি শর্তাবলী: FOB, CFR, CIF, EXW, FCA, DDP, DDU, এক্সপ্রেস ডেলিভারি, DAF；
গৃহীত অর্থপ্রদানের মুদ্রা: USD, EUR, CNY;
গৃহীত অর্থপ্রদানের ধরন: T/T, L/C, D/PD/A, মানিগ্রাম, ক্রেডিট কার্ড, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, নগদ, এসক্রো;
কথ্য ভাষা: ইংরেজি, চীনা, আরবি, ফরাসি
