পণ্যের বিবরণ:
|
| আদর্শ: | বিজোড়, ঝালাই | আয়তন: | 1/2 "-80" |
|---|---|---|---|
| বেধ: | এসটিডি, SCH20 SCH40 SCH80 SCH160, DIN, JIS, EN | পাদান: | ডাব্লুপিবি এ 234, এএসটিএম 403 304 / 304L, 316 / 316L |
| পেইন্টিং: | হালকা তেল, কালো পেইন্টিং | মোড়ক: | প্লাই কাঠের কেস, প্যালেট |
| লক্ষণীয় করা: | জেআইএস বি 2311 ইস্পাত পাইপ রিডুসার কনসেন্ট্রিক,ডিআইএন 2616 স্টিল পাইপ রিডুসার,এএনএসআই বি 16.9 4 এক্স 3 এক্সেন্ট্রিক রিডুসার |
||
রিডুসার কনসেন্ট্রিক / এক্সেন্ট্রিক বিবিধ ঝালাই এএনএসআই বি 16.9, ডিআইএন 2616, জেআইএস বি 2311
কনসেন্ট্রিক / এক্সেন্ট্রিক রিডুসার সীমলেস eldালাইযুক্ত
স্পেসিফিকেশন তালিকা
| পর্ডাক্ট নাম | কার্বন ইস্পাত / স্টেইনলেস স্টিল কনসেন্ট্রিক / এক্সেন্ট্রিক রিডুসার |
| আকার | 1/2 "-24" বিরামবিহীন, 26 "-80" ঝালাই |
| স্ট্যান্ডার্ড | এএনএসআই বি 16.9, এন 10253-2, ডিআইএন 2616, জেআইএস বি 2311, |
| প্রাচীর বেধ | এসটিডি, এসসিএচ20, এসসিএইচ 30, এসসিএইচ 40, এসসিএইচ 60, এসসিএইচ 80, এসসিএইচ 160, ডিআইএন, জেআইএস এবং অন্যান্য |
| প্রকার | বিজোড় এবং ঝালাই |
| শেষ | বেভেল এন্ড / বিই / বাটওয়েল্ড |
| পৃষ্ঠতল | প্রকৃতির রঙ, বর্ণযুক্ত, কালো পেইন্টিং, অ্যান্টি-জং তেল ইত্যাদি |
| উপাদান |
কার্বন ইস্পাত: A234WPB, A420WPL6 St37, St45, E24, A42CP, 16Mn, Q345, P245GH, P235GH, P265GH, P280GH, P295GH, P355GH ইত্যাদি |
| পাইপলাইন ইস্পাত: WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 এবং ইত্যাদি | |
| সিআর-মো alloy ইস্পাত: P11, P22, P5, P9, P91, 10CrMo9-10, 16Mo3 ইত্যাদি | |
| প্রয়োগ |
পেট্রোকেমিক্যাল শিল্প, বিমানচালনা ও মহাকাশ শিল্প, ওষুধ শিল্প; গ্যাস নিষ্কাশন; পাওয়ার প্লান্ট; শিপ বুলাইডিং; জলের ট্রামেন্ট ইত্যাদি। |
| সুবিধাদি | প্রস্তুত স্টক, দ্রুত ডেলিভারি সময়; সব আকারে উপলব্ধ, উন্নতমানের; উচ্চমানের |
একটি স্টিলের পাইপ রিডিউসার একটি উপাদান যা অভ্যন্তরের ব্যাস অনুযায়ী বৃহত থেকে ছোট বোর পর্যন্ত এর আকার হ্রাস করতে পাইপলাইনে ব্যবহৃত হয়।এখানে হ্রাসের দৈর্ঘ্য ছোট এবং বৃহত্তর পাইপ ব্যাসের গড়ের সমান।এখানে, রিডুসারটি ডিফিউজার বা একটি অগ্রভাগ হিসাবে ব্যবহার করা যেতে পারে।হ্রাসকারী পাইপিং সিস্টেমগুলির বিভিন্ন আকারের হাইড্রোলিক প্রবাহের বিদ্যমান পাইপগুলি পূরণ করতে সহায়তা করে।
ইস্পাত রিডুসারের ব্যবহার রাসায়নিক কারখানা এবং বিদ্যুৎ কেন্দ্রগুলিতে করা হয়।এটি পাইপ সিস্টেমকে নির্ভরযোগ্য এবং কমপ্যাক্ট করে তোলে।এটি পাইপিং সিস্টেমকে যে কোনও ধরণের প্রতিকূল প্রভাব বা তাপ বিকৃতি থেকে রক্ষা করে।যখন এটি চাপের বৃত্তে থাকে তখন এটি কোনও প্রকারের ফুটো থেকে বাধা দেয় এবং এটি ইনস্টল করা সহজ।নিকেল বা ক্রোমযুক্ত লেপা হ্রাসকারীরা পণ্য জীবনকে প্রসারিত করে, উচ্চ বাষ্পের লাইনের জন্য দরকারী এবং ক্ষয় রোধ করে।
Reducer প্রকার

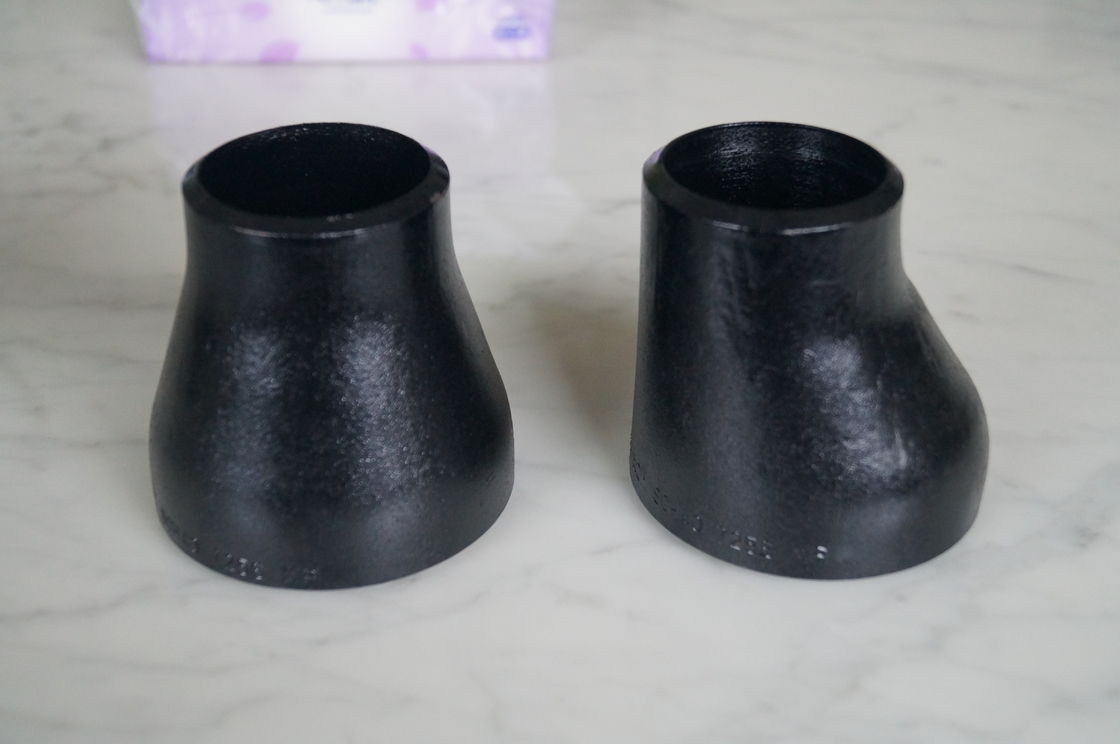

দুটি ধরণের রিডুসার, কনসেন্ট্রিক রিডুসার এবং এক্সেন্ট্রিক রিডুসার রয়েছে।
কনসেন্ট্রিক রিডুসার
এই রিডুসারটিতে প্রতিসম এবং শঙ্কুযুক্ত আকারের ফিটিং রয়েছে যা কেন্দ্র রেখা সম্পর্কে সমানভাবে ব্যাসকে প্রশস্ত করে বা হ্রাস করে।উদাহরণস্বরূপ, যখন 1 "পাইপটি itions" পাইপে স্থানান্তরিত হয়, তখন পাইপের উপরের বা নীচে স্তর থাকে না notএকক বা একাধিক ব্যাস পরিবর্তিত হলে এটি ব্যাপকভাবে ব্যবহৃত হয়।
এক্সেন্ট্রিক রিডুসার
শঙ্কুযুক্ত আকারের ফিটিং যা ব্যাসকে হ্রাস করে বা বাড়িয়ে তোলে তবে এটি কেন্দ্রের লাইন সম্পর্কে প্রতিসাম্য নয়।পাইপ-ওয়ার্ক সিস্টেমে এটি পাইপের ব্যাসকে এক আকার থেকে বড় বা ছোট আকারে হ্রাস করার জন্য ব্যবহৃত হয়।
বিভিন্ন সংযোগ প্রকারের রেফারেন্স, পাইপ রিডুসারকে সকেট ওয়েল্ড রিডুসার এবং বাট ওয়েল্ড রিডুসার দিয়ে শ্রেণিবদ্ধ করা যেতে পারে।
সকেট ওয়েল্ড রিডুসারকে সকেট ওয়েল্ড সন্নিবেশ বলা হয়, এটির তিন প্রকার 1, 2 এবং 3 রয়েছে Man উত্পাদন মানগুলি ASME B16.11 মেনে চলে।
সকেট ওয়েল্ড বাট ওয়েল্ডিংয়ের শক্তির প্রতিরোধ করে so তাই এটি ছোট ব্যাসের পাইপগুলির জন্য এনপিএস 2 বা তার চেয়ে কম ব্যাসের আকার ধারণ করে।বাট ওয়েল্ডের ভাল শক্তি রয়েছে, কারণ এটি উচ্চ চাপ এবং তাপমাত্রার পাইপলাইনগুলির জন্য উপযুক্ত।
বাট ওয়েল্ড রিডুসার এএসএমই বি 16.9 এবং ওয়েল্ডিং প্রক্রিয়া অনুসারে এএসএমই বি 16.25 অনুযায়ী পরিকল্পনায় বা বেভেলড দিয়ে শেষ হয়।
উত্সের স্থান: চীন
পাইপ হ্রাসকারীরা ঘনকীয় হ্রাসকারী এবং অদ্ভুত হ্রাসকারীদের মধ্যে আসে y তারা কার্বন ইস্পাত, মিশ্র ইস্পাত, স্টেইনলেস স্টিল, নিম্ন তাপমাত্রার ইস্পাত বা উচ্চ কার্যকারিতা ইস্পাত ইত্যাদি দিয়ে তৈরি are
পণ্যের নাম: কনসেন্ট্রিক / এক্সেন্ট্রিক রিডুসার
আকার: 1/2 ″ –72
বিজোড় কনুই: 1/2 ″ ～ 24 ″ DN15 ～ DN600
ঝালাই কনুই: 4 ～ ～ 72 ″ DN150 ～ DN1800
ওয়াল চিন্তাভাবনা: sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, std, sch5s, sch20s, sch40s, sch80s
সর্বাধিক বেধ: 120 মিমি
স্ট্যান্ডার্ড: এএনএসআই বি 16.9 / 16.28, এএসটিএম এ 57 / এ 106, এপিআই 5 এল, এএসএমই বি 36.10 এম — 1996, ডিআইএন 2605/2615/2616, জেআইএস পি 2311/2312
উপাদান: কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টিল
পৃষ্ঠের চিকিত্সা: স্বচ্ছ তেল, মরিচা-প্রমাণ ব্ল্যাক অয়েল বা গরম গ্যালভেনাইজড।
ডেটা দিয়ে অঙ্কন:
| কোড আরসিডি REISO | IG বড় | AL ছোট | উচ্চতা এইচ মিমি | তাত্ত্বিক ওজন কেজি | ||||
|---|---|---|---|---|---|---|---|---|
| ডিএন | ডি মিমি | বেধ এস মিমি | ডিএন | মিমি | বেধ s মিমি | |||
| 27 21 | 3/4 | 26.9 | 2.3 | ১/২ | 21.3 | ২.০ | 38 | 0.08 |
| 33 21 | ঘ | 33.7 | 2.6 | ১/২ | 21.3 | ২.০ | 50 | 0.09 |
| 33 27 | 3/4 | 26.9 | 2.3 | 0.09 | ||||
| 42 21 | 1 ″ 1/4 | 42.4 | 2.6 | ১/২ | 21.3 | ২.০ | 50 | 0.12 |
| 42 27 | 3/4 | 26.9 | 2.3 | 0.13 | ||||
| 42 33 | ঘ | 33.7 | 2.6 | 0.14 | ||||
| * 48 21 | 1 ″ 1/2 | 48.3 | 2.6 | ১/২ | 21.3 | ২.০ | 64 | 0.18 |
| 48 27 | 3/4 | 26.9 | 2.3 | 0.19 | ||||
| 48 33 | ঘ | 33.7 | 2.6 | 0.20 | ||||
| 48 42 | 1 ″ 1/4 | 42.4 | 2.6 | 0.20 | ||||
| 60 27 | ঘ | 60.3 | 9.৯৯ | 3/4 | 26.9 | 2.3 | 76 | 0.30 |
| 60 33 | ঘ | 33.7 | 2.6 | 0.31 | ||||
| 60 42 | 1 ″ 1/4 | 42.4 | 2.6 | 0.32 | ||||
| 60 48 | 1 ″ 1/2 | 48.3 | 2.6 | 0.33 | ||||
| 76 33 | 2 ″ 1/2 | 76.1 | 9.৯৯ | ঘ | 33.7 | 2.6 | 90 | 0.40 |
| 76 42 | 1 ″ 1/4 | 42.4 | 2.6 | 0.47 | ||||
| 76 48 | 1 ″ 1/2 | 48.3 | 2.6 | 0.48 | ||||
| 76 60 | ঘ | 60.3 | 2.6 | 0.49 | ||||
| 89 42 | ঘ | 88.9 | 3.2 | 1 ″ 1/4 | 42.4 | 2.6 | 90 | 0.55 |
| 89 48 | 1 ″ 1/2 | 48.3 | 2.6 | 0.61 | ||||
| 89 60 | ঘ | 60.3 | 9.৯৯ | 0.62 | ||||
| 89 76 | 2 ″ 1/2 | 76.1 | 9.৯৯ | 0.63 | ||||
| 114 48 | ঘ | 114.3 | 3.6 | 1 ″ 1/2 | 48.3 | 2.6 | 100 | 0.85 |
| 114 60 | ঘ | 60.3 | 9.৯৯ | 0.98 | ||||
| 114 76 | 2 ″ 1/2 | 76.1 | 9.৯৯ | 1.00 | ||||
| 114 89 | ঘ | 88.9 | 3.2 | 1.02 | ||||
| 139 60 | ৫ | 139.7 | 4.0 | ঘ | 60.3 | 9.৯৯ | 127 | 1.60 |
| 139 76 | 2 ″ 1/2 | 76.1 | 9.৯৯ | 1.70 | ||||
| 139 89 | ঘ | 88.9 | 3.2 | 1.74 | ||||
| 139 114 | ঘ | 114.3 | 3.6 | 1.76 | ||||
| * 168 76 | । | 168.3 | 4.5 | 2 ″ 1/2 | 76.1 | 9.৯৯ | 140 | 2.60 |
| 168 89 | ঘ | 88.9 | 3.2 | 2.70 | ||||
| 168 114 | ঘ | 114.3 | 3.6 | 2.82 | ||||
| 168 139 | ৫ | 139.7 | 4.0 | 2.94 | ||||
| 219 114 | 8 | 219.1 | 6.3 | ঘ | 114.3 | 3.6 | 152 | 5.03 |
| 219 139 | ৫ | 139.7 | 4.0 | 5.12 | ||||
| 219 168 | । | 168.3 | 4.5 | 5.18 | ||||
| * 273 114 | 10 | 273.0 | 6.3 | ঘ | 114.3 | 3.6 | 178 | 7.00 |
| * 273 139 | ৫ | 139.7 | 4.0 | 7.20 | ||||
| 273 168 | । | 168.3 | 4.5 | 7.40 | ||||
| 273 219 | 8 | 219.1 | 6.3 | 7.55 | ||||
| 323 168 | 12 | 323.9 | 7.1 | । | 168.3 | 4.5 | 203 | 11.00 |
| 323 219 | 8 | 219.1 | 6.3 | 11.10 | ||||
| 323 273 | 10 | 273 | 6.3 | 11.20 | ||||
এনবি কোড আরসিডি = কেন্দ্রীক হ্রাসকারী - কোড REISO = এক্সেনট্রিক হ্রাসকারী
* শুধুমাত্র ঘনকেন্দ্রিক
| নামমাত্র পাইপ আকার | 1/2 থেকে 2.1 / 2 | 3 থেকে 3.1 / 2 | ঘ | 5 থেকে 8 |
| বাইরে ব্যাস বেভেল (ডি) এ |
+ 1.6 - 0.8 |
1.6 | 1.6 | + 2.4 - 1.6 |
| ভিতরে ব্যাস ভিতরে End | 0.8 | 1.6 | 1.6 | 1.6 |
| সামগ্রিক দৈর্ঘ্য (এইচ) | ঘ | ঘ | ঘ | ঘ |
| নামমাত্র পাইপ আকার | 10 থেকে 18 | 20 থেকে 24 | 26 থেকে 30 | 32 থেকে 48 |
| বাইরে ব্যাস বেভেল (ডি) এ |
+ 4 - 3.2 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
| ভিতরে ব্যাস ভিতরে End | 3.2 | 4.8 | + 6.4 - 4.8 |
+ 6.4 - 4.8 |
| সামগ্রিক দৈর্ঘ্য (এইচ) | ঘ | ঘ | ৫ | ৫ |
| প্রাচীরের পুরুত্ব (টি) | নামমাত্র প্রাচীর বেধের 87.5% এর চেয়ে কম নয় | |||
ডায়মেনশনাল সহনশীলতাগুলি মিলিমিটারে থাকে যদি না অন্যথায় নির্দেশিত হয় এবং সমান হয় - উল্লিখিত হিসাবে ব্যতীত।

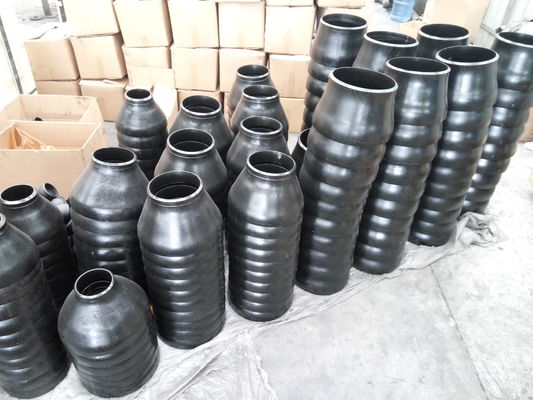

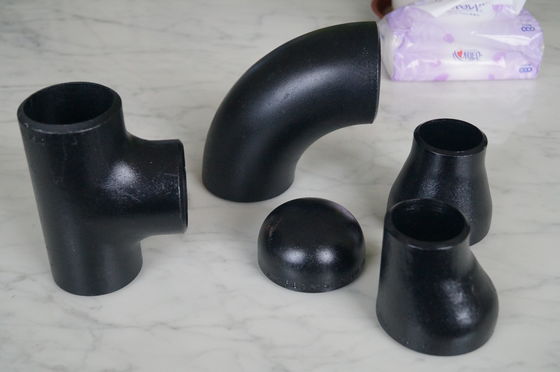

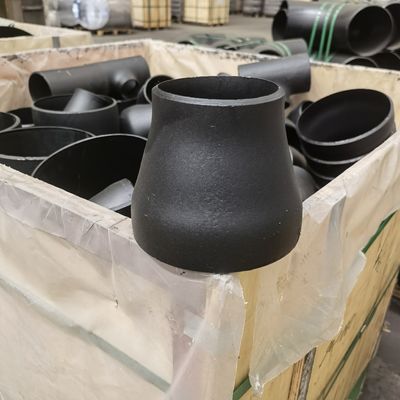

আমাদের সংস্থার পণ্য প্রদর্শন:
