পণ্যের বিবরণ:
|
| পণ্য: | ইস্পাত বিজোড় বাট ঝালাই পাইপ ফিটিং | মান: | এএসএমই বি 16.9 / বি 16.28 |
|---|---|---|---|
| ফিটিং টাইপ: | কনুই, টি, রিডুসার, ক্যাপ, ক্রস, | পাদান: | কার্বন ইস্পাত এএসটিএম এ 234 ডব্লিউপিবি |
| প্রাচীর বেধ: | Sch 5, sch10, STD, sch20, sch30, sch40 XS, sch60, sch80, sch100, sch120, sch160, sch xxs | উপরিভাগের আবরন: | কালো পেইন্ট লেপ, মরিচা প্রমাণ তেল কোট, গরম ডুব গ্যালভানাইজ লেপ |
| সংযোগ টাইপ: | বাট ldালাই শেষ, থ্রেড শেষ | মোড়ক: | শক্ত কাগজ বাক্স, পাতলা পাতলা কাঠের কেস |
| লক্ষণীয় করা: | DN600 বিজোড় পাইপ ফিটিং,DN15 বিজোড় পাইপ ফিটিং,asme B16.9 ASTM A234 WPB |
||

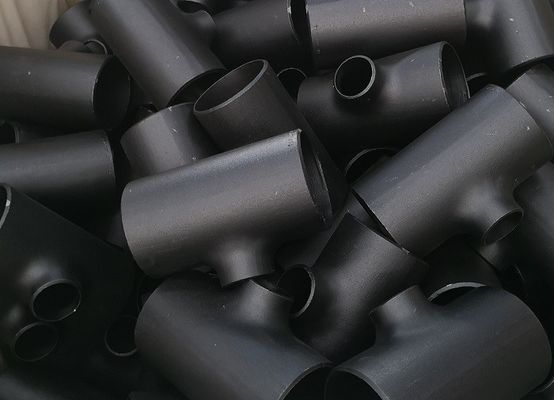

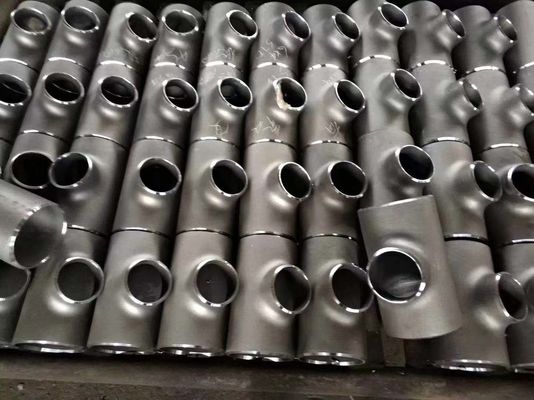

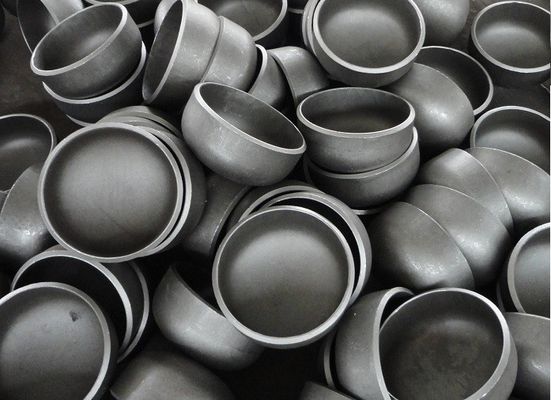

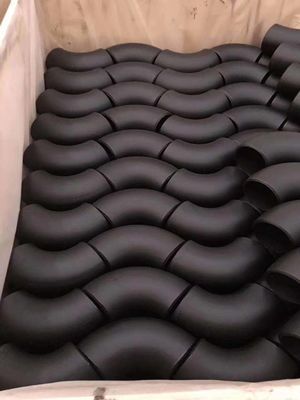

ইস্পাত পাইপ ফিটিং এএসএমই বি 16.9 / বি 16.28 বাট ওয়েল্ড এলি টি রিডুসার ক্যাপ ক্রস স্যাডল এএসটিএম এ 234 ডাব্লুপিবি
পণ্যের বর্ণনা
| প্রকার | স্টিল পাইপ ফিটিংগুলি ASME B16.9 |
| আকার | বিরামবিহীন জিনিসপত্র: 1/2 "~ 24" ডিএন 15 ~ ডিএন 600 ঝালাই জিনিসপত্র: ১/২ "~ 100 "ডিএন 15 ~ ডিএন 2500 |
| প্রাচীর বেধ | sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, std, sch5s, sch20s, sch40s, sch80s |
| স্ট্যান্ডার্ড | এএনএসআই বি 16.9, আমার মত, DIN2506, জেআইএস, বিএস,GOST |
| উপাদান | কার্বন ইস্পাত: ASTM / ASME A234 WPB, WPC, এসটি 37-2, এসটি54 মিশ্র ইস্পাত: ASTM / ASME A234 WP9-ডব্লিউপি 12-ডব্লিউপি 11-ডাব্লুপি 22-ডব্লিউপি 5-ডব্লিউপি9ঘ স্টেইনলেস স্টিল: ASTM / ASME A403 WP 304-304L, ডাব্লুপি 316-316L,ডাব্লুপি 321, 201 |
| পৃষ্ঠের চিকিত্সা | স্বচ্ছ তেল, মরিচা-প্রমাণ কালো তেল বা গরম গ্যালভেনাইজড |
| মোড়ক | কাঠের কেস, প্যালেট বা গ্রাহকদের প্রয়োজনীয়তা হিসাবে |
| অ্যাপ্লিকেশন | পেট্রোলিয়াম, রাসায়নিক, শক্তি, গ্যাস, ধাতুবিদ্যা, শিপ বিল্ডিং, নির্মাণ ইত্যাদি |
| ন্যূনতম আদেশ | ঘ0 টুকরা |
| বিতরণ সময় | উন্নত অর্থ প্রদানের পরে 7 |
| শংসাপত্র | কএসএমই, আইএসও9001: 2000 |
| বিতরণ শর্ত | এফওবি (অগ্রিম 30% কম পেমেন্ট, চালানের আগে ভারসাম্য) সিআইএফ বা সিএন্ডএফ (৩০% অগ্রিম, বি / এল এর অনুলিপি সহ ভারসাম্য) |
উজ্জ্বল কার্বন স্টিল ওয়াল্ড স্ট্যান্ডার্ডস
| নামমাত্র পাইপ আকার | বাইরে ব্যাস | নামমাত্র প্রাচীর পুরুত্ব | |||||||||||||||||
| ক | খ | আমার মত | জেআইএস | DIN | জেআইএস (1) | DIN (2) | এসসিএইচ 10 | এসসিএইচ ২০ | এসসিএইচ 30 | এসটিডি | এসসিএইচ 40 | এসসিএইচ 60 | এক্সএস | এসসিএইচ 80 | এসসিএইচ 100 | SCH120 | SCH140 | SCH160 | এক্সএক্সএস |
| 15 | ১/২ " | 21.3 | 21.7 | 21.3 | 2.8 | ২.০ | 2.11 | 2.41 | 2.77 | 2.77 | 3.73 | 3.73 | 4.78 | 7.47 | |||||
| 20 | 3/4 " | 26.7 | 27.2 | 26.9 | 2.8 | 2.3 | 2.11 | 2.41 | 2.87 | 2.87 | 3.91 | 3.91 | 5.56 | 7.82 | |||||
| 25 | 1 " | 33.4 | 34.0 | 33.7 | 3.2 | 2.6 | 2.77 | 2.90 | 3.38 | 3.38 | 4.55 | 4.55 | 6.35 | 9.09 | |||||
| 32 | 1 1/4 " | 422 | 42.7 | 42.4 | ৩.৫ | 2.6 | 2.77 | 297 | 3.56 | 3.56 | 4.85 | 4.85 | 6.35 | 9.70 | |||||
| 40 | 1 1/2 " | 48.3 | 48.6 | 48.3 | ৩.৫ | 9.৯৯ | 2.77 | 3.18 | 3.68 | 3.68 | 5.08 | 5.08 | 7.14 | 10.15 | |||||
| 50 | 2 " | 60.3 | 60.5 | 60.3 | 3.8 | 9.৯৯ | 2.77 | 3.18 | 3.91 | 3.91 | 5.54 | 5.54 | 8.74 | 11.07 | |||||
| 65 | 2 1/2 " | 73.0 | 76.3 | 76.1 | 4.2 | 9.৯৯ | 3.05 | 4.78 | 5.16 | 5.16 | 7.01 | 7.01 | 9.53 | 14.02 | |||||
| 80 | 3 " | 88.9 | 89.1 | 88.9 | 4.2 | 3.2 | 3.05 | 4.78 | 5.49 | 5.49 | 7.62 | 7.62 | 11.13 | 15.24 | |||||
| 90 | 3-1 / 2 " | 101.6 | 101.6 | - | 4.2 | - | 3.05 | 4.78 | 5.74 | 5.74 | 8.08 | 8.08 | - | - | |||||
| 100 | 4 " | 114.3 | 114.3 | 114.3 | 4.5 | 3.6 | 3.05 | 4.78 | 6.02 | 6.02 | 8.56 | 8.56 | 11.13 | 13.49 | 17.12 | ||||
| 125 | 5 " | 141.3 | 139.8 | 139.7 | 4.5 | 4.0 | 3.40 | - | 6.55 | 6.55 | 9.53 | 9.53 | 12.70 | 15.99 | 19.05 | ||||
| 150 | 6 " | 168.3 | 165.2 | 168.3 | 5.0 | 4.5 | 3.40 | 4.5 | - | 7.11 | 7.11 | 10.97 | 10.97 | 14.27 | 18.26 | 21.95 | |||
| 200 | 8 " | 219.1 | 216.3 | 219.1 | 5.8 | 6.3 | 376 | 6.35 | 7.04 | 8.18 | 8.18 | 10.31 | 12.70 | 12.70 | 1509 | 18.26 | 20.62 | 23.01 | 22.23 |
| 250 | 10 " | 273.1 | 267.4 | 273.0 | 6.6 | 6.3 | 4.19 | 6.35 | 7.80 | 9.27 | 9.27 | 12.70 | 12.70 | 15.09 | 18.26 | 21.44 | 25.40 | 28.58 | 25.40 |
| 300 | 12 " | 323.9 | 328.9 | 323.9 | 6.9 | 7.1 | 4.57 | 6.35 | 8.38 | 9.53 | 10.31 | 14.27 | 12.70 | 17.48 | 21.44 | 25.40 | 28.58 | 33.32 | 25.40 |
| 350 | 14 " | 355.6 | 355.6 | 355.6 | 7.9 | 8.0 | 6.35 | 7.92 | 9.53 | 9.53 | 11.13 | 15.09 | 12.70 | 19.05 | 23.83 | 27.79 | 31.75 | 35.71 | |
| 400 | 16 " | 406.4 | 406.4 | 406.4 | 7.9 | 8.8 | 6.35 | 7.92 | 9.53 | 9.53 | 12.70 | 16.66 | 12.70 | 21.44 | 26.19 | 30.96 | 36.53 | 40.49 | |
| 450 | 18 " | 457.2 | 457.2 | 457.0 | 7.9 | 10.0 | 6.35 | 7.92 | 11.13 | 9.53 | 14.27 | 19.05 | 12.70 | 23.83 | 29.36 | 34.93 | 39.67 | 45.24 | |
| 500 | 20 " | 508.0 | 508.0 | 508.0 | 7.9 | 11.0 | 6.35 | 9.53 | 1270 | 9.53 | 15.09 | 20.62 | 12.70 | 26.19 | 32.54 | 38.10 | 44.45 | 50.01 | |
| 550 | 22 " | 558.8 | 558.8 | - | - | 6.35 | 9.53 | 12.70 | 9.53 | - | 2223 | 12.70 | 2858 | 34.93 | 41.28 | 47.63 | 53.98 | ||
| 600 | 24 " | 609.6 | 609.6 | 610.0 | 12.5 | 6.35 | 9.53 | 14.27 | 9.53 | 17.48 | 24.61 | 12.70 | 30.96 | 38.89 | 46.02 | 52.37 | 59.54 | ||
| 650 | 26 " | 660.4 | 660.4 | - | - | 7.92 | 12.70 | - | 9.53 | - | 12.70 | - | 一 | - | - | - | |||
| 700 | 28 " | 711.1 | 711.2 | 711.0 | 125 | 7.92 | 1270 | 15.88 | 9.53 | - | 12.70 | ||||||||
| 750 | 30 " | 762.0 | 762.0 | - | - | 7.92 | 12.70 | 15.88 | 9.53 | - | 12.70 | - | - | - | - | ||||
| 800 | 32 " | 812.8 | 812.8 | 813.0 | 12.5 | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | 12.70 | - | |||||||
| 850 | 34 " | 863.6 | 863.6 | - | - | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | 12.70 | - | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36 " | 914.4 | 914.4 | 914.0 | 12.5 | 7.92 | 12.70 | 15.88 | 9.53 | 19.05 | 12.70 | - | |||||||
| 950 | 38 " | 965.2 | 965.2 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1000 | 40 " | 1016.0 | 1016.0 | 1016.0 | 12.5 | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1050 | 42 " | 1066.8 | 1066.8 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1100 | 44 " | 1117.6 | 1117.6 | - | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
| 1150 | 46 " | 1168.4 | 1168.4 | - | - | - | - | - | 9.53 | - | 1270 | - | - | - | - | 一 | |||
| 1200 | 48 " | 1219.2 | 1219.2 | 1220.0 | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
