পণ্যের বিবরণ:
|
| পেইন্টিং: | কালো, হলুদ, মরিচা বিরোধী তেল, গ্যালভানাইজড | পৃষ্ঠতল: | উত্থিত মুখ; সমতল মুখ |
|---|---|---|---|
| আকার: | 3/4 "-72" | উপাদান: | A105-A350 LF2 · P250GH-P280 GH · S235JRG2 · SS400; A182 F304-F304L-F316-F316L |
| প্যাকেজ: | প্লাই কাঠের কেস, প্যালেট | নাম: | flang উপর ansi স্লিপ |
| লক্ষণীয় করা: | b16.5 flang এ ansi slip,b16.47 slip on face flange,150# slip on up face flange |
||
একটি নল চক্রের উন্নত পার্শ্বএকটি ডিস্ক, কলার বা রিং যা শক্তির জন্য বর্ধিত সমর্থন প্রদান, একটি পাইপলাইন বন্ধ করা বা আরো আইটেমের সংযুক্তি বাস্তবায়নের উদ্দেশ্যে পাইপের সাথে সংযুক্ত।এগুলি সাধারণত পাইপের প্রান্তে dedালাই করা হয় বা স্ক্রু করা হয় এবং বোল্টের সাথে সংযুক্ত থাকে।একটি শক্ত সীল প্রদান করার জন্য দুটি সঙ্গমের ফ্ল্যাঞ্জের মধ্যে একটি গ্যাসকেট োকানো হয়।এই flanges হয় গ্রাহক দ্বারা প্রদত্ত মাত্রা সঙ্গে কাস্টম হয় অথবা তারা প্রকাশিত স্পেসিফিকেশন অনুযায়ী নির্মিত হয়।বেশ কয়েকটি সংস্থা এবং সমিতি এমন স্পেসিফিকেশন প্রকাশ করেছে যা বিভিন্ন তাপমাত্রায় চাপের স্পেসিফিকেশন এবং মাত্রিক তথ্য সরবরাহ করে।আমাদের কোম্পানি কাস্টম ডিজাইন তৈরি করে এবং এই পণ্যগুলির ছয়টি মৌলিক ধরনের মজুদ করে।যদিও, এই ছয়টি সর্বাধিক সাধারণ প্রকার, আমরা একটি কাস্টম প্রস্তুতকারক এবং আপনার প্রয়োজনীয়তাগুলির জন্য প্রয়োজনীয় যে কোনও ধরণের ফ্ল্যাঞ্জ তৈরি করতে সক্ষম।আপনার আগ্রহী আইটেমের আরও বিস্তারিত বিবরণের জন্য অনুগ্রহ করে নিচের ছবিগুলির একটিতে ক্লিক করুন। প্রতিটি পৃষ্ঠায় একটি ভিডিও রয়েছে যা ইনস্টলেশন প্রক্রিয়া সম্পর্কে আরও ভালভাবে উপলব্ধি করে।
যেমন তাদের নাম দ্বারা স্পষ্ট করা হয়েছে, এগুলি পাইপ flangesপাইপের উপর স্লিপ।এগুলি ভিতরের ব্যাস দিয়ে তৈরি করা হয় যা পাইপের বাইরের ব্যাসের চেয়ে কিছুটা বড়।এই সংযুক্তিগুলি ফ্ল্যাঞ্জের উপরে এবং নীচে ফিললেট ওয়েল্ডের মাধ্যমে পাইপের সাথে সংযুক্ত।
পাইপ flanges উপর স্লিপ সাধারণত একটি উত্থাপিত বা সমতল মুখ প্রদান করা হয়।যখন পাইপ ফ্ল্যাঞ্জে স্লিপের জন্য একটি উঁচু মুখের প্রয়োজন হয়, তখন 400# এর নিচে পাইপ ফ্ল্যাঞ্জগুলিতে স্লিপের জন্য স্ট্যান্ডার্ড উচ্চতা 1/16 "। 1/4 "।
উপকূলীয় ফ্ল্যাঞ্জ পাইপ ফ্ল্যাঞ্জগুলিতে কার্বন স্লিপ, পাইপ ফ্ল্যাঞ্জগুলিতে স্টেইনলেস স্টিল স্লিপ এবং পাইপ ফ্ল্যাঞ্জগুলিতে অ্যালয় স্লিপ সহ সমস্ত ইস্পাত উপাদান গ্রেডে পাইপ ফ্ল্যাঞ্জগুলিতে স্লিপ তৈরি করে।উপকূলীয় ফ্ল্যাঞ্জের পাইপের ফ্ল্যাঞ্জগুলিতে স্টক এবং জাহাজের জন্য প্রস্তুত বিভিন্ন স্লিপ রয়েছে।স্টক মধ্যে পাইপ flanges উপর স্লিপ পাইপ flanges উপর AWWA স্লিপ, পাইপ flanges উপর ANSI স্লিপ, পাইপ flanges উপর চাপ জাহাজ স্লিপ এবং পাইপ flanges উপর স্লিপ যে OD এবং ASME flanges ড্রিলিং

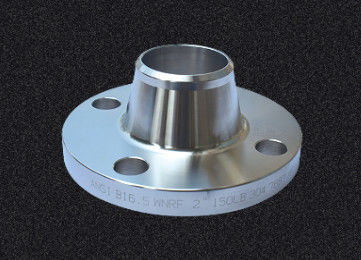

এইগুলো পাইপ flangesচক্রের উন্নত পার্শ্ব ঘাড় পাইপ welালাই দ্বারা সংযুক্ত করুন।এটি পরিবর্তে ফ্ল্যাঞ্জ থেকে পাইপে চাপ স্থানান্তর করে।এটি হাবের গোড়া থেকে চাপের ঘনত্বও হ্রাস করে।ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি প্রায়ই অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয় যেখানে উচ্চ চাপ একটি ফ্যাক্টর।ফ্ল্যাঞ্জের ভিতরের ব্যাসটি পাইপের ভিতরের ব্যাসের সাথে মেলাতে ডিজাইন করা হয়েছে।একটি হাব সহ ওয়েল্ড নেক পাইপ ফ্ল্যাঞ্জগুলি স্পেসিফিকেশন প্রকাশ করেছে যা 1/2 "থেকে 96" পর্যন্ত।আমাদের কোম্পানি সব উপাদান গ্রেড, স্পেসিফিকেশন এবং মাপ এই প্রদান করে।
ওয়েল্ড নেক পাইপ ফ্ল্যাঞ্জগুলি সাধারণত একটি উত্থাপিত মুখ, সমতল মুখ, বা আরটিজে মুখোমুখি প্রদান করা হয়।যখন ওয়েল্ড নেক পাইপ ফ্ল্যাঞ্জেসের জন্য একটি উত্থাপিত মুখ প্রয়োজন হয়, তখন 400# এর নিচে ওয়েল্ড নেক পাইপ ফ্ল্যাঞ্জেসের জন্য স্ট্যান্ডার্ড উচ্চতা 1/16 "। ওয়েল্ড নেক পাইপ ফ্ল্যাঞ্জেসের জন্য 400# এবং তারপরে, স্ট্যান্ডার্ড ওয়েল্ড নেক পাইপ ফ্ল্যাঞ্জের মুখের উচ্চতা হয় 1/4 "।
কোস্টাল ফ্ল্যাঞ্জ কার্বন ওয়েল্ড নেক পাইপ ফ্ল্যাঞ্জ, স্টেইনলেস স্টিল ওয়েল্ড নেক পাইপ ফ্ল্যাঞ্জেস এবং অ্যালো ওয়েল্ড নেক পাইপ ফ্ল্যাঞ্জ সহ সমস্ত স্টিল ম্যাটেরিয়াল গ্রেডে ওয়েল্ড নেক পাইপ ফ্ল্যাঞ্জ তৈরি করে।উপকূলীয় ফ্ল্যাঞ্জের স্টক এবং জাহাজের জন্য প্রস্তুত অনেক বিভিন্ন ওয়েল্ড নেক পাইপ ফ্ল্যাঞ্জ রয়েছে।স্টকে ওয়েল্ড নেক পাইপ ফ্ল্যাঞ্জের মধ্যে রয়েছে ANSI B16.5 ওয়েল্ড নেক পাইপ ফ্ল্যাঞ্জ, ASME B16.47 সিরিজ "A" ওয়েল্ড নেক পাইপ ফ্ল্যাঞ্জ, ASME B16.47 সিরিজ "B" ওয়েল্ড নেক পাইপ ফ্ল্যাঞ্জ, প্রেসার ভেসেল ওয়েল্ড নেক পাইপ ফ্ল্যাঞ্জেস।উপকূলীয় ফ্ল্যাঞ্জগুলি গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টম ওয়েল্ড নেক পাইপ ফ্ল্যাঞ্জ তৈরি করে।
একটি নল চক্রের উন্নত পার্শ্বএকটি ডিস্ক, কলার বা রিং যা শক্তির জন্য বর্ধিত সমর্থন প্রদান, একটি পাইপলাইন বন্ধ করা বা আরো আইটেমের সংযুক্তি বাস্তবায়নের উদ্দেশ্যে পাইপের সাথে সংযুক্ত।এগুলি সাধারণত পাইপের প্রান্তে dedালাই করা হয় বা স্ক্রু করা হয় এবং বোল্টের সাথে সংযুক্ত থাকে।একটি শক্ত সীল প্রদান করার জন্য দুটি সঙ্গমের ফ্ল্যাঞ্জের মধ্যে একটি গ্যাসকেট োকানো হয়।এই flanges হয় গ্রাহক দ্বারা প্রদত্ত মাত্রা সঙ্গে কাস্টম হয় অথবা তারা প্রকাশিত স্পেসিফিকেশন অনুযায়ী নির্মিত হয়।বেশ কয়েকটি সংস্থা এবং সমিতি এমন স্পেসিফিকেশন প্রকাশ করেছে যা বিভিন্ন তাপমাত্রায় চাপের স্পেসিফিকেশন এবং মাত্রিক তথ্য সরবরাহ করে।আমাদের কোম্পানি কাস্টম ডিজাইন তৈরি করে এবং এই পণ্যগুলির ছয়টি মৌলিক ধরনের মজুদ করে।যদিও, এই ছয়টি সর্বাধিক সাধারণ প্রকার, আমরা একটি কাস্টম প্রস্তুতকারক এবং আপনার প্রয়োজনীয়তাগুলির জন্য প্রয়োজনীয় যে কোনও ধরণের ফ্ল্যাঞ্জ তৈরি করতে সক্ষম।আপনার আগ্রহী আইটেমের আরও বিস্তারিত বিবরণের জন্য অনুগ্রহ করে নিচের ছবিগুলির একটিতে ক্লিক করুন। প্রতিটি পৃষ্ঠায় একটি ভিডিও রয়েছে যা ইনস্টলেশন প্রক্রিয়া সম্পর্কে আরও ভালভাবে উপলব্ধি করে।
ভাঁজ যুক্ত পাইপ flangesসরাসরি পাইপের উপর স্লাইড করুন এবং সবচেয়ে বেশি স্টাব এন্ড ফিটিংস ব্যবহার করা হয়।একটি পাইপ সাধারণত স্টাব এন্ডে dedালাই করা হয় এবং ল্যাপ জয়েন্ট পাইপ ফ্ল্যাঞ্জ স্টাব এন্ডের চারপাশে ঘোরাতে মুক্ত।এর সুবিধা হল বোল্ট হোল অ্যালাইনমেন্টে কোন সমস্যা হবে না।ল্যাপ জয়েন্ট পাইপ ফ্ল্যাঞ্জগুলি প্রায়শই অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয় যার জন্য ঘন ঘন ভেঙে ফেলার প্রয়োজন হয়।
একটি হাবের সাথে পাইপ ফ্ল্যাঞ্জগুলিতে স্লিপ স্পেসিফিকেশন প্রকাশ করেছে যা 1/2 "থ্রু 24" পর্যন্ত।24 "এর উপরে মাপগুলি ল্যাপ জয়েন্ট হিসেবে তৈরি হয় মাত্রায় স্লিপ করার জন্য।
কোস্টাল ফ্ল্যাঞ্জ কার্বন ল্যাপ জয়েন্ট পাইপ ফ্ল্যাঞ্জ, স্টেইনলেস স্টিল ল্যাপ জয়েন্ট পাইপ ফ্ল্যাঞ্জ এবং অ্যালয় ল্যাপ জয়েন্ট পাইপ ফ্ল্যাঞ্জ সহ সমস্ত স্টিল উপাদান গ্রেডে ল্যাপ জয়েন্ট পাইপ ফ্ল্যাঞ্জ তৈরি করে।উপকূলীয় ফ্ল্যাঞ্জে স্টক এবং জাহাজের জন্য প্রস্তুত বিভিন্ন ল্যাপ জয়েন্ট পাইপ ফ্ল্যাঞ্জ রয়েছে।উপকূলীয় ফ্ল্যাঞ্জ গ্রাহকের স্পেসিফিকেশন অনুযায়ী কাস্টম পাইপ ফ্ল্যাঞ্জ তৈরি করতে পারে।
| স্পেসিফিকেশন (সর্বশেষ সংস্করণ) | বস্তু | চাপ ক্লাস | আকার পরিসীমা |
| ASME/ANSI B16.5 | ব্লাইন্ড, ওয়েল্ড নেক, স্লিপ-অন, সকেট ওয়েল্ড, থ্রেডেড এবং ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ | 150 থেকে 2500LBS | 26 "থেকে 60" |
| 150 থেকে 1500LBS | 26 "থেকে 48" | ||
| ASME/ANSI B16.47 | অরিফিস ফ্ল্যাঞ্জেস (ওয়েল্ড নেক, স্লিপ-অন, থ্রেডেড) | 75 থেকে 300LBS | 1/2 "থেকে 12" |
| 400, 600LBS | 26 "থেকে 60" | ||
| 900LBS | 26 "থেকে 48" | ||
| ASME/ANSI B16.36 | অরিফিস ফ্ল্যাঞ্জেস (ওয়েল্ড নেক, স্লিপ-অন, থ্রেডেড) | 300 থেকে 2500LBS | 1 "থেকে 12" |
| EN 1092-1 / DIN / BS 4504 ফ্ল্যাঞ্জেস | 01 (প্লেট ফ্ল্যাঞ্জ) 02 , 13 (হাবড | PN2.5 থেকে PN16 | 10 মিমি থেকে 1800 মিমি |
| PN25 | 10 মিমি থেকে 1000 মিমি | ||
| পিএন 40 | 10 মিমি থেকে 600 মিমি | ||
| PN63 | 10 মিমি থেকে 400 মিমি | ||
| PN100 | 10 মিমি থেকে 350 মিমি | ||
| PN160, PN250 | 10 মিমি থেকে 300 মিমি | ||
| PN320 | 10 মিমি থেকে 250 মিমি | ||
| PN400 | 10 মিমি থেকে 200 মিমি | ||
| বিএস 10 | অন্ধ, স্লিপ-অন এবং neckালাই ঘাড় flanges | সারণী-এ, ডি, ই, এফ, এইচ, জে, কে, আর, এস, টি | 15 মিমি থেকে 600 মিমি |
| ASME/ANSI B16.9/MSS SP-43 | স্টাব এন্ড -টাইপ: এ, বি, সি (ছোট প্যাটার্ন) | S10, S40, S80 | To "থেকে 24" |
