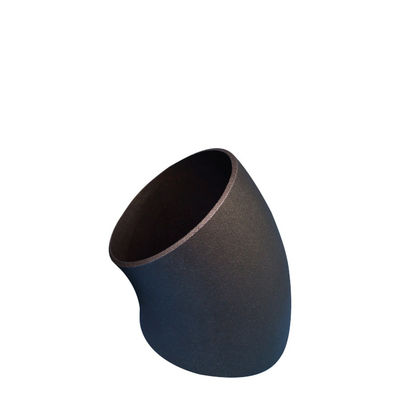

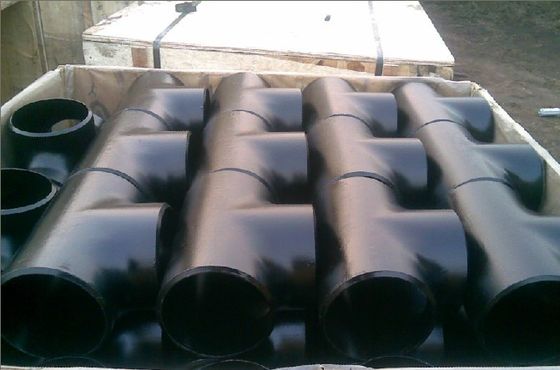

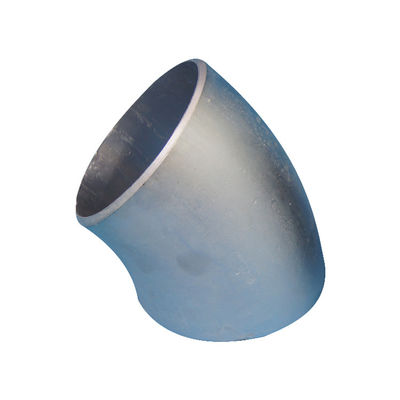

পাইপ ফিটিং Asme B16 9 কনুই টি Reducer ক্যাপ Sch40 Sch80 কালো এন্টি মরিচা তেল

পাইপ ফিটিং B16.9 কনুই; টি; Reducer; ক্যাপ; Sch40; Sch80; কালো; অ্যান্টি-জং তেল

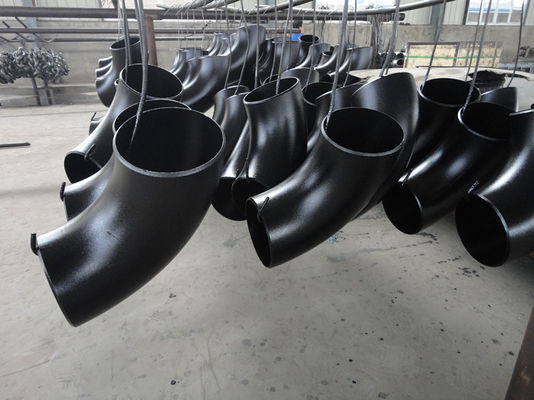

কনুই তৈরির সবচেয়ে সাধারণ পদ্ধতিগুলির মধ্যে একটি হল সোজা স্টিলের পাইপ থেকে গরম ম্যান্ড্রেল বাঁকানো।একটি উচ্চ তাপমাত্রায় স্টিলের পাইপ গরম করার পরে, পাইপটি ধাপে ধাপে, প্রসারিত, ম্যান্ড্রেলের অভ্যন্তরীণ সরঞ্জামগুলি দ্বারা বাঁকানো হয়।গরম ম্যান্ড্রেল নমন প্রয়োগ একটি বিস্তৃত আকার পরিসীমা বিজোড় কনুই উত্পাদন করতে পারে।ম্যান্ড্রেল বাঁকানোর বৈশিষ্ট্যগুলি দৃ strongly়ভাবে ম্যান্ড্রেলের অবিচ্ছেদ্য আকৃতি এবং মাত্রার উপর নির্ভর করে।গরম বাঁকানো কনুইয়ের ব্যবহারের সুবিধার মধ্যে রয়েছে ছোট বেধের বিচ্যুতি এবং অন্যান্য বাঁকানোর পদ্ধতির তুলনায় শক্তিশালী বাঁকানো ব্যাসার্ধ।এদিকে, পূর্বনির্ধারিত বাঁকের পরিবর্তে নমন ব্যবহার করা যথেষ্ট পরিমাণে dsালাইয়ের সংখ্যা হ্রাস করে।এটি প্রয়োজনীয় কাজের পরিমাণ হ্রাস করে এবং পাইপের গুণমান এবং ব্যবহারযোগ্যতা বৃদ্ধি করে।যাইহোক, ঠান্ডা নমন একটি নমন মেশিনে স্বাভাবিক তাপমাত্রায় সোজা ইস্পাত পাইপ বাঁকানোর প্রক্রিয়া।ঠান্ডা নমন 17.0 থেকে 219.1 মিমি বাইরের ব্যাস এবং প্রাচীরের বেধ 2.0 থেকে 28.0 মিমি পাইপের জন্য উপযুক্ত।প্রস্তাবিত নমন ব্যাসার্ধ 2.5 x Do.সাধারণত 40 ডি এর নমন ব্যাসার্ধে।ঠান্ডা বাঁক ব্যবহার করে, আমরা ছোট ব্যাসার্ধের কনুই পেতে পারি, কিন্তু কুঁচকে যাওয়া রোধ করতে আমাদের অভ্যন্তরীণ বালি দিয়ে প্যাক করতে হবে।ঠান্ডা নমন একটি দ্রুত এবং সস্তা নমন পদ্ধতি।পাইপলাইন এবং মেশিনের যন্ত্রাংশ তৈরির জন্য এটি একটি প্রতিযোগিতামূলক বিকল্প।

Dedালাই কনুই উত্পাদন প্রক্রিয়া (ছোট এবং বড়)

Elালাই কনুই ইস্পাত প্লেট থেকে তৈরি করা হয়, তাই এটি বিজোড় ইস্পাত কনুই নয়।একটি ছাঁচ ব্যবহার করুন এবং কনুইয়ের আকারে স্টিলের প্লেটটি টিপুন, তারপরে একটি স্টিল ইস্পাত কনুই হওয়ার জন্য সিমটি ালুন।এটি কনুইয়ের পুরানো উত্পাদন পদ্ধতি।সাম্প্রতিক বছরগুলোতে ছোট আকারের কনুই এখন স্টিলের পাইপ থেকে তৈরি করা হয়।বড় আকারের কনুইয়ের জন্য, উদাহরণস্বরূপ, ইস্পাতের পাইপ থেকে 36 ”ওডি এর বেশি কনুই তৈরি করা খুব কঠিন।সুতরাং এটি সাধারণত ইস্পাত প্লেট থেকে তৈরি করা হয়, প্লেটটি অর্ধ কনুই আকারে চেপে, এবং দুটি অর্ধেককে একসঙ্গে dingালাই করা হয়।যেহেতু কনুই তার শরীরে dedালাই করা হয়, তাই dingালাই জয়েন্টের পরিদর্শন প্রয়োজন।সাধারণত আমরা এক্স-রে পরিদর্শনকে এনডিটি হিসাবে ব্যবহার করি।

ASTM A234

এই স্পেসিফিকেশন ঘূর্ণিত কার্বন ইস্পাত এবং বিজোড় এবং dedালাই নির্মাণের খাদ ইস্পাত জিনিসপত্র জুড়ে।যদি নির্বিঘ্ন বা dedালাই নির্মাণ ক্রমে নির্দিষ্ট না করা হয়, হয় সরবরাহকারীর বিকল্পে সজ্জিত করা যেতে পারে।এই মান অনুযায়ী সমস্ত dedালাই নির্মাণ ফিটিং 100% রেডিওগ্রাফি সরবরাহ করা হয়।ASTM A234 এর অধীনে, রাসায়নিক গঠনের উপর নির্ভর করে বেশ কয়েকটি গ্রেড পাওয়া যায়।নির্বাচন এই জিনিসপত্রের সাথে সংযুক্ত পাইপ উপাদানের উপর নির্ভর করবে।

এই স্পেসিফিকেশন এবং সংশ্লিষ্ট সংযুক্ত পাইপ উপাদান স্পেসিফিকেশনের অধীনে উপলব্ধ কিছু গ্রেড নীচে তালিকাভুক্ত করা হয়েছে:

ASTM A403

এই স্পেসিফিকেশনটি দুটি সাধারণ শ্রেণী, WP এবং CR, জুড়ে অস্টেনিটিক স্টেইনলেস স্টিল ফিটিং এর সীমাহীন এবং dedালাই নির্মাণের অন্তর্ভুক্ত।
ক্লাস WP ফিটিংগুলি ASME B16.9 এবং ASME B16.28 এর প্রয়োজনীয়তা অনুযায়ী তৈরি করা হয় এবং নিম্নরূপ তিনটি উপশ্রেণিতে বিভক্ত করা হয়:

• ডাব্লুপি - নির্বিঘ্ন পদ্ধতি থেকে নির্বিঘ্ন পণ্য থেকে তৈরি।
• WP - W এই ফিটিংগুলিতে ওয়েল্ড থাকে এবং ফিটিং প্রস্তুতকারকের দ্বারা তৈরি সমস্ত ওয়েল্ড পাইপ dালাই শুরু করে যদি পাইপটি ফিলার উপাদান যোগ করার সাথে welালাই করা হয় রেডিওগ্রাফি করা হয়।তবে পাইপ startingালাইয়ের জন্য কোন রেডিওগ্রাফি করা হয় না যদি পাইপটি ফিলার উপাদান যোগ না করে welালাই করা হয়।
• WP-WX এই ফিটিংগুলিতে ওয়েল্ড থাকে এবং ফিটিং প্রস্তুতকারকের দ্বারা তৈরি করা সমস্ত উপাদান বা রেডিওগ্রাফি করা হয়।

ক্লাস সিআর ফিটিংগুলি MSS-SP-43 এর প্রয়োজনীয়তা অনুযায়ী তৈরি করা হয় এবং এর জন্য অ-ধ্বংসাত্মক পরীক্ষার প্রয়োজন হয় না।

ASTM A403 এর অধীনে রাসায়নিক গঠনের উপর নির্ভর করে বেশ কয়েকটি গ্রেড পাওয়া যায়।নির্বাচন এই জিনিসপত্রের সাথে সংযুক্ত পাইপ উপাদানের উপর নির্ভর করবে।এই স্পেসিফিকেশন এবং সংশ্লিষ্ট সংযুক্ত পাইপ উপাদান স্পেসিফিকেশনের অধীনে উপলব্ধ কিছু গ্রেড নীচে তালিকাভুক্ত করা হয়েছে:

ASTM A420

এই স্পেসিফিকেশন কম তাপমাত্রায় ব্যবহারের জন্য নির্ধারিত কার্বন ইস্পাত এবং বিজোড় এবং dedালাই নির্মাণের মিশ্র ইস্পাত জিনিসপত্র জুড়ে।এটি রাসায়নিক গঠনের উপর নির্ভর করে WPL6, WPL9, WPL3 এবং WPL8 চারটি গ্রেড জুড়ে।ফিটিংস WPL6 টেম্প -50 ° C, WPL9 -75 ° C, WPL3 -100 ° C এবং WPL8 -195 ° C তাপমাত্রায় পরীক্ষিত প্রভাব।

ASME B31.3 এর প্রযোজ্য বিভাগে প্রতিষ্ঠিত নিয়ম অনুসারে ফিটিংগুলির জন্য অনুমোদিত চাপ রেটিংগুলি সরাসরি বিজোড় পাইপের জন্য গণনা করা যেতে পারে।

পাইপের প্রাচীরের পুরুত্ব এবং উপাদানের ধরন এমন হতে হবে যার সাহায্যে ফিটিংগুলি ব্যবহার করার আদেশ দেওয়া হয়েছে, ফিটিংসে তাদের পরিচয় চাপ রেটিং চিহ্নের পরিবর্তে।
