পণ্যের বিবরণ:
|
উৎপাদন পদ্ধতি: | নকল | উপাদান: | কার্বন ইস্পাত |
---|---|---|---|
আকার: | 1/2"-80" | চাপ: | 150LB-2500LB |
ফ্ল্যাঞ্জ টাইপ: | ওয়েল্ডিং নেক, স্লিপ অন, ব্লাইন্ড, সকেট ওয়েল্ডিং, ল্যাপ জন্ট, প্লেট এবং থ্রেডেড ফ্ল্যাঞ্জ | আবরণ: | কালো পেইন্ট, হলুদ পেইন্ট, গরম গ্যালভানাইজড, কোল্ড গ্যালভানাইজড |
পৃষ্ঠতল: | উত্থিত মুখ, সমতল মুখ এবং রিং জয়েন্ট | থ্রেডেড টাইপ: | এনপিটি |
লক্ষণীয় করা: | 150lbs কার্বন ইস্পাত ফ্ল্যাঞ্জ,2500lbs a105 ফ্ল্যাঞ্জ,80" a105 ফ্ল্যাঞ্জ |

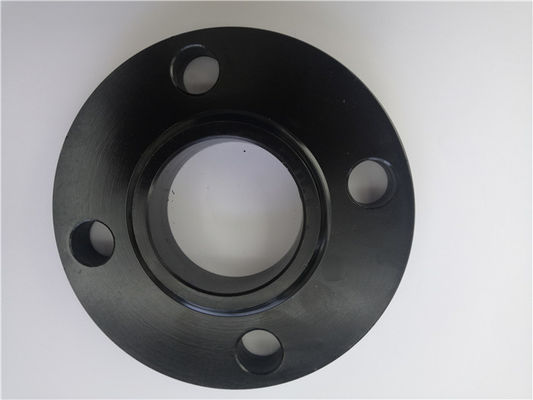

কার্বন স্টিল A105 ফ্ল্যাঞ্জ ANSI B16.5 ASME B16.47 150LBS-2500LBS 1/2"-80"

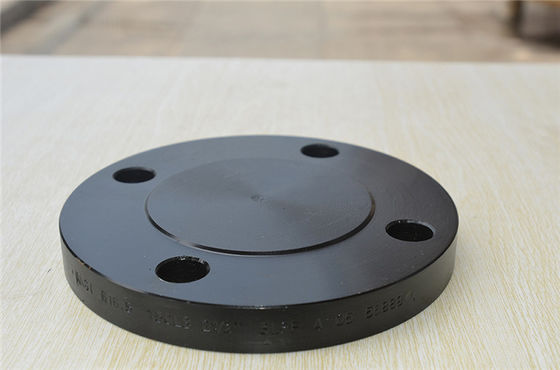

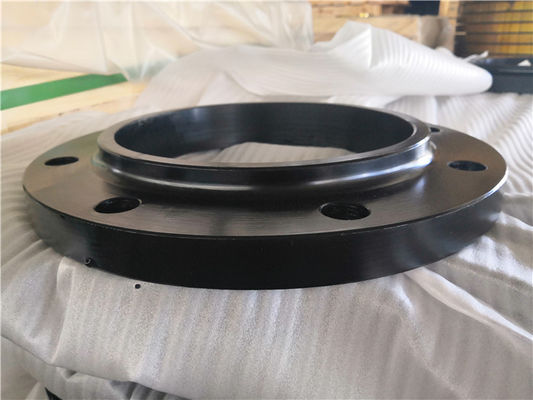

স্লিপ অন ফ্ল্যাঞ্জ, ওয়েল্ডিং নেক ফ্ল্যাঞ্জ, ব্লাইন্ড ফ্ল্যাঞ্জ, প্লেট ফ্ল্যাঞ্জ
সকেট ওয়েল্ডিং ফ্ল্যাঞ্জ, থ্রেডেড (এনপিটি) ফ্ল্যাঞ্জ, ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ
নামমাত্র আকার | বাইরে ব্যাস (OD) |
মিন.পুরুত্ব (টি) |
আরএফ দিয়া। (আর) |
বোল্ট গর্ত সংখ্যা | গর্ত ব্যাস | বৃত্তকার বল্টু (বিসি) |
SO বোর আইডি (এসবি) |
WN বোর আইডি (WB) |
দিয়া।হাব বেস (এইচবি) |
দিয়া।হাব টপ এর (HT) |
তাই LTH (SL) |
WN LTH (WL) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1⁄2 | 3.50 | 0.38 | 1.38 | 4 | 0.62 | 2.38 | 0.88 | 0.62 | 1.19 | 0.84 | 0.56 | 1.81 |
3⁄4 | 3.88 | 0.44 | 1.69 | 4 | 0.62 | 2.75 | 1.09 | 0.82 | 1.50 | 1.05 | 0.56 | 2.00 |
1 | 4.25 | 0.50 | 2.00 | 4 | 0.62 | 3.12 | 1.36 | 1.05 | 1.94 | 1.32 | 0.62 | 2.12 |
11⁄4 | 4.62 | 0.56 | 2.50 | 4 | 0.62 | 3.50 | 1.70 | 1.38 | 2.31 | 1.66 | 0.75 | 2.19 |
11⁄2 | 5.00 | 0.62 | 2.88 | 4 | 0.62 | 3.88 | 1.95 | 1.61 | 2.56 | 1.90 | 0.81 | 2.38 |
2 | ৬.০০ | 0.69 | 3.62 | 4 | 0.75 | 4.75 | 2.44 | 2.07 | ৩.০৬ | 2.38 | 0.94 | 2.44 |
21⁄2 | 7.00 | 0.81 | 4.12 | 4 | 0.75 | 5.50 | 2.94 | 2.47 | 3.56 | 2.88 | 1.06 | 2.69 |
3 | 7.50 | 0.88 | 5.00 | 4 | 0.75 | ৬.০০ | 3.57 | ৩.০৭ | 4.25 | 3.50 | 1.12 | 2.69 |
31⁄2 | 8.50 | 0.88 | 5.50 | 8 | 0.75 | 7.00 | ৪.০৭ | 3.55 | 4.81 | 4.00 | 1.19 | 2.75 |
4 | 9.00 | 0.88 | ৬.১৯ | 8 | 0.75 | 7.50 | 4.57 | 4.03 | 5.31 | 4.50 | 1.25 | 2.94 |
5 | 10.00 | 0.88 | 7.31 | 8 | 0.88 | 8.50 | 5.66 | ৫.০৫ | ৬.৪৪ | 5.56 | 1.38 | 3.44 |
6 | 11.00 | 0.94 | 8.50 | 8 | 0.88 | 9.50 | ৬.৭২ | ৬.০৭ | 7.56 | ৬.৬৩ | 1.50 | 3.44 |
8 | 13.50 | 1.06 | 10.62 | 8 | 0.88 | 11.75 | ৮.৭২ | 7.98 | ৯.৬৯ | ৮.৬৩ | 1.69 | 3.94 |
10 | 16.00 | 1.12 | 12.75 | 12 | 1.00 | 14.25 | 10.88 | 10.02 | 12.00 | 10.75 | 1.88 | 3.94 |
12 | 19.00 | 1.19 | 15.00 | 12 | 1.00 | 17.00 | 12.88 | 12.00 | 14.38 | 12.75 | 2.12 | ৪.৪৪ |
14 | 21.00 | 1.31 | 16.25 | 12 | 1.12 | 18.75 | 14.14 | 13.25 | 15.75 | 14.00 | 2.19 | ৪.৯৪ |
16 | 23.50 | 1.38 | 18.50 | 16 | 1.12 | 21.25 | 16.16 | 15.25 | 18.00 | 16.00 | 2.44 | ৪.৯৪ |
18 | ২৫.০০ | 1.50 | 21.00 | 16 | 1.25 | 22.75 | 18.18 | 17.25 | 19.88 | 18.00 | 2.62 | 5.44 |
20 | 27.50 | 1.62 | 23.00 | 20 | 1.25 | ২৫.০০ | 20.20 | 19.25 | 22.00 | 20.00 | 2.81 | 5.62 |
22 | 29.50 | 1.75 | 25.25 | 20 | 1.38 | 27.25 | 22.22 | 21.25 | 24.25 | 22.00 | ৩.০৭ | 5.82 |
24 | 32.00 | 1.81 | 27.25 | 20 | 1.38 | 29.50 | 24.25 | 23.25 | 26.12 | 24.00 | 3.19 | ৫.৯৪ |
মাত্রা ইঞ্চি হয়
বোল্ট হোলের ব্যাস 1/8" বোল্ট ব্যাসের চেয়ে বড়
নামমাত্র আকার | বাইরে ব্যাস (OD) |
মিন.পুরুত্ব (টি) |
আরএফ দিয়া। (আর) |
বোল্ট গর্ত সংখ্যা | গর্ত ব্যাস | বৃত্তকার বল্টু (বিসি) |
SO বোর আইডি (এসবি) |
WN বোর আইডি (WB) |
দিয়া।হাব বেস (এইচবি) |
দিয়া।হাব টপ (HT) |
তাই LTH (SL) |
WN LTH (WL) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1⁄2 | 3.75 | 0.50 | 1.38 | 4 | 0.63 | 2.62 | 0.88 | 0.62 | 1.50 | 0.84 | 0.81 | 2.00 |
3⁄4 | 4.62 | 0.56 | 1.69 | 4 | 0.75 | 3.25 | 1.09 | 0.82 | 1.88 | 1.05 | 0.94 | 2.19 |
1 | 4.88 | 0.62 | 2.00 | 4 | 0.75 | 3.50 | 1.36 | 1.05 | 2.12 | 1.32 | 1.00 | 2.38 |
11⁄4 | 5.25 | 0.69 | 2.50 | 4 | 0.75 | 3.88 | 1.70 | 1.38 | 2.50 | 1.66 | 1.00 | 2.50 |
11⁄2 | 6.12 | 0.75 | 2.88 | 4 | 0.88 | 4.50 | 1.95 | 1.61 | 2.75 | 1.90 | 1.13 | 2.63 |
2 | ৬.৫০ | 0.81 | 3.62 | 8 | 0.75 | 5.00 | 2.44 | 2.07 | 3.31 | 2.38 | 1.25 | 2.69 |
21⁄2 | 7.50 | 0.94 | 4.12 | 8 | 0.88 | 5.88 | 2.94 | 2.47 | 3.94 | 2.88 | 1.44 | 2.94 |
3 | 8.25 | 1.06 | 5.00 | 8 | 0.88 | ৬.৬২ | 3.57 | ৩.০৭ | 4.62 | 3.50 | 1.63 | ৩.০৬ |
31⁄2 | 9.00 | 1.12 | 5.50 | 8 | 0.88 | 7.25 | ৪.০৭ | 3.55 | 5.25 | 4.00 | 1.69 | 3.13 |
4 | 10.00 | 1.19 | ৬.১৯ | 8 | 0.88 | 7.88 | 4.57 | 4.03 | 5.75 | 4.50 | 1.82 | ৩.৩২ |
5 | 11.00 | 1.31 | 7.31 | 8 | 0.88 | 9.25 | 5.66 | ৫.০৫ | 7.00 | 5.56 | 1.94 | 3.82 |
6 | 12.50 | 1.38 | 8.50 | 12 | 0.88 | 10.62 | ৬.৭২ | ৬.০৭ | 8.12 | ৬.৬৩ | 2.00 | 3.82 |
8 | 15.00 | 1.56 | 10.62 | 12 | 1.00 | 13.00 | ৮.৭২ | 7.98 | 10.25 | ৮.৬৩ | 2.38 | 4.32 |
10 | 17.50 | 1.81 | 12.75 | 16 | 1.12 | 15.25 | 10.88 | 10.02 | 12.62 | 10.75 | 2.56 | 4.56 |
12 | 20.50 | 1.94 | 15.00 | 16 | 1.25 | 17.75 | 12.88 | 12.00 | 14.75 | 12.75 | 2.82 | ৫.০৬ |
14 | 23.00 | 2.06 | 16.25 | 20 | 1.25 | 20.25 | 14.14 | 13.25 | 16.75 | 14.00 | 2.94 | 5.56 |
16 | 25.50 | 2.19 | 18.50 | 20 | 1.38 | 22.50 | 16.16 | 15.25 | 19.00 | 16.00 | 3.19 | ৫.৬৯ |
18 | 28.00 | 2.31 | 21.00 | 24 | 1.38 | 24.75 | 18.18 | 17.25 | 21.00 | 18.00 | 3.44 | ৬.১৯ |
20 | 30.50 | 2.44 | 23.12 | 24 | 1.38 | 27.00 | 20.20 | 19.25 | 23.12 | 20.00 | 3.69 | ৬.৩২ |
22 | ৩৩.০০ | 2.57 | 25.25 | 24 | 1.63 | 29.25 | 22.22 | 21.25 | 25.25 | 22.00 | ৩.৯৩ | ৬.৪৩ |
24 | 36.00 | 2.69 | 27.62 | 24 | 1.63 | 32.00 | 24.25 | 23.25 | 27.62 | 24.00 | 4.13 | ৬.৫৬ |
* ফ্ল্যাঞ্জ টাইপ 21-এর জন্য বাইরের হাবের ব্যাস প্রায় বাইরের পাইপের ব্যাসের সাথে মিলে যায়।
বিঃদ্রঃ : ASME B16.5 এর p/t রেটিং শুধুমাত্র ফ্ল্যাঞ্জ টাইপ 05, 11, 12, 13 এবং 21-এর জন্য প্রযোজ্য যার নামমাত্র আকার রয়েছে এবং DN 600 সহ। অন্যান্য সমস্ত ফ্ল্যাঞ্জের p/t রেটিং প্রস্তুতকারকের মধ্যে সম্মত হবে এবং ক্রেতা
নামমাত্র আকার | বাইরে ব্যাস (OD) |
মিন.পুরুত্ব (টি) |
আরএফ দিয়া। (আর) |
বোল্ট গর্ত সংখ্যা | গর্ত ব্যাস | বৃত্তকার বল্টু (বিসি) |
SO বোর আইডি (এসবি) |
দিয়া।হাব বেস (এইচবি) |
দিয়া।হাব টপ (HT) |
তাই LTH (SL) |
WN LTH (WL) |
* WN বোর আইডি (WB) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1⁄2 | 3.75 | 0.56 | 1.38 | 4 | 0.63 | 2.62 | 0.88 | 1.5 | 0.84 | 0.88 | 2.06 | * |
3⁄4 | 4.62 | 0.62 | 1.69 | 4 | 0.75 | 3.25 | 1.09 | 1.88 | 1.05 | 1.00 | 2.25 | * |
1 | 4.88 | 0.69 | 2.00 | 4 | 0.75 | 3.50 | 1.36 | 2.12 | 1.32 | 1.06 | 2.44 | * |
11⁄4 | 5.25 | 0.81 | 2.50 | 4 | 0.75 | 3.88 | 1.70 | 2.50 | 1.66 | 1.12 | 2.62 | * |
11⁄2 | 6.12 | 0.88 | 2.88 | 4 | 0.88 | 4.50 | 1.95 | 2.75 | 1.90 | 1.25 | 2.75 | * |
2 | ৬.৫০ | 1.00 | 3.62 | 8 | 0.75 | 5.00 | 2.44 | 3.31 | 2.38 | 1.44 | 2.88 | * |
21⁄2 | 7.50 | 1.12 | 4.12 | 8 | 0.88 | 5.88 | 2.94 | 3.94 | 2.88 | 1.62 | 3.12 | * |
3 | 8.25 | 1.25 | 5.00 | 8 | 0.88 | ৬.৬২ | 3.57 | 4.62 | 3.50 | 1.81 | 3.25 | * |
31⁄2 | 9.00 | 1.38 | 5.50 | 8 | 1.00 | 7.25 | ৪.০৭ | 5.25 | 4.00 | 1.94 | ৩.৩৮ | * |
4 | 10.00 | 1.38 | ৬.১৯ | 8 | 1.00 | 7.88 | 4.57 | 5.75 | 4.50 | 2.00 | 3.50 | * |
5 | 11.00 | 1.50 | 7.31 | 8 | 1.00 | 9.25 | 5.66 | 7.00 | 5.56 | 2.12 | 4.00 | * |
6 | 12.50 | 1.62 | 8.50 | 12 | 1.00 | 10.62 | ৬.৭২ | 8.12 | ৬.৬৩ | 2.25 | 4.06 | * |
8 | 15.00 | 1.88 | 10.62 | 12 | 1.12 | 13.00 | ৮.৭২ | 10.25 | ৮.৬৩ | 2.69 | 4.62 | * |
10 | 17.50 | 2.12 | 12.75 | 16 | 1.25 | 15.25 | 10.88 | 12.62 | 10.75 | 2.88 | 4.88 | * |
12 | 20.50 | 2.25 | 15.00 | 16 | 1.38 | 17.75 | 12.88 | 14.75 | 12.75 | 3.12 | ৫.৩৮ | * |
14 | 23.00 | 2.38 | 16.25 | 20 | 1.38 | 20.25 | 14.14 | 16.75 | 14.00 | 3.31 | 5.88 | * |
16 | 25.50 | 2.50 | 18.50 | 20 | 1.50 | 22.50 | 16.16 | 19.00 | 16.00 | 3.69 | ৬.০০ | * |
18 | 28.00 | 2.62 | 21.00 | 24 | 1.50 | 24.75 | 18.18 | 21.00 | 18.00 | 3.88 | ৬.৫০ | * |
20 | 30.50 | 2.75 | 23.12 | 24 | 1.62 | 27.00 | 20.20 | 23.12 | 20.00 | 4.00 | ৬.৬২ | * |
22 | ৩৩.০০ | 2.88 | 25.25 | 24 | 1.75 | 29.25 | 22.22 | 25.25 | 22.00 | 4.25 | 6.75 | * |
24 | 36.00 | 3.00 | 27.25 | 24 | 1.88 | 32.00 | 24.25 | 27.62 | 24.00 | 4.50 | ৬.৮৮ | * |
বোল্ট হোলের ব্যাস 1/8" বোল্ট ব্যাসের চেয়ে বড়
নামমাত্র আকার | বাইরে ব্যাস (OD) |
মিন.পুরুত্ব (টি) |
আরএফ দিয়া। (আর) |
বোল্ট গর্ত সংখ্যা | গর্ত ব্যাস | বৃত্তকার বল্টু (বিসি) |
SO বোর আইডি (এসবি) |
দিয়া।হাব বেস (এইচবি) |
দিয়া।হাব টপ (HT) |
তাই LTH (SL) |
WN LTH (WL) |
* WN বোর আইডি (WB) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1⁄2 | 3.75 | 0.56 | 1.38 | 4 | 0.63 | 2.62 | 0.88 | 1.50 | 0.84 | 0.88 | 2.06 | * |
3⁄4 | 4.62 | 0.62 | 1.69 | 4 | 0.75 | 3.25 | 1.09 | 1.88 | 1.05 | 1.00 | 2.25 | * |
1 | 4.88 | 0.69 | 2.00 | 4 | 0.75 | 3.50 | 1.36 | 2.12 | 1.32 | 1.06 | 2.44 | * |
11⁄4 | 5.25 | 0.81 | 2.50 | 4 | 0.75 | 3.88 | 1.70 | 2.50 | 1.66 | 1.12 | 2.62 | * |
11⁄2 | 6.12 | 0.88 | 2.88 | 4 | 0.88 | 4.50 | 1.95 | 2.75 | 1.90 | 1.25 | 2.75 | * |
2 | ৬.৫০ | 1.00 | 3.62 | 8 | 0.75 | 5.00 | 2.44 | 3.31 | 2.38 | 1.44 | 2.88 | * |
21⁄2 | 7.50 | 1.12 | 4.12 | 8 | 0.88 | 5.88 | 2.94 | 3.94 | 2.88 | 1.62 | 3.12 | * |
3 | 8.25 | 1.25 | 5.00 | 8 | 0.88 | ৬.৬২ | 3.57 | 4.62 | 3.50 | 1.81 | 3.25 | * |
31⁄2 | 9.00 | 1.38 | 5.50 | 8 | 1.00 | 7.25 | ৪.০৭ | 5.25 | 4.00 | 1.94 | ৩.৩৮ | * |
4 | 10.75 | 1.50 | ৬.১৯ | 8 | 1.00 | 8.50 | 4.57 | ৬.০০ | 4.50 | 2.12 | 4.00 | * |
5 | 13.00 | 1.75 | 7.31 | 8 | 1.12 | 10.50 | 5.66 | 7.44 | 5.56 | 2.38 | 4.50 | * |
6 | 14.00 | 1.88 | 8.50 | 12 | 1.12 | 11.50 | ৬.৭২ | 8.75 | ৬.৬৩ | 2.62 | 4.62 | * |
8 | 16.50 | 2.19 | 10.62 | 12 | 1.25 | 13.75 | ৮.৭২ | 10.75 | ৮.৬৩ | 3.00 | 5.25 | * |
10 | 20.00 | 2.50 | 12.75 | 16 | 1.38 | 17.00 | 10.88 | 13.50 | 10.75 | ৩.৩৮ | ৬.০০ | * |
12 | 22.00 | 2.62 | 15.00 | 20 | 1.38 | 19.25 | 12.88 | 15.75 | 12.75 | 3.62 | 6.12 | * |
14 | 23.75 | 2.75 | 16.25 | 20 | 1.50 | 20.75 | 14.14 | 17.00 | 14.00 | 3.69 | ৬.৫০ | * |
16 | 27.00 | 3.00 | 18.50 | 20 | 1.63 | 23.75 | 16.16 | 19.50 | 16.00 | 4.19 | 7.00 | * |
18 | 29.25 | 3.25 | 21.00 | 20 | 1.75 | 25.75 | 18.18 | 21.50 | 18.00 | 4.62 | 7.25 | * |
20 | 32.00 | 3.50 | 23.00 | 24 | 1.75 | 28.50 | 20.20 | 24.00 | 20.00 | 5.00 | 7.50 | * |
22 | 34.25 | 3.75 | 25.25 | 24 | 1.88 | 30.63 | 22.22 | 26.25 | 22.00 | 5.25 | 7.75 | * |
24 | 37.00 | 4.00 | 27.25 | 24 | 2.00 | ৩৩.০০ | 24.25 | 28.25 | 24.00 | 5.50 | ৮.০০ | * |
নামমাত্র আকার | বাইরে ব্যাস (OD) |
মিন.পুরুত্ব (টি) |
আরএফ দিয়া। (আর) |
বোল্ট গর্ত সংখ্যা | গর্ত ব্যাস | বৃত্তকার বল্টু (বিসি) |
SO বোর আইডি (এসবি) |
* WN বোর আইডি (WB) |
দিয়া।হাব বেস (এইচবি) |
দিয়া।হাব টপ (HT) |
তাই LTH (SL) |
WN LTH (WL) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
3 | 9.50 | 1.50 | 5.00 | 8 | 1.00 | 7.50 | 3.57 | * | 5.00 | 3.50 | 2.12 | 4.00 |
4 | 11.50 | 1.75 | ৬.১৯ | 8 | 1.25 | 9.25 | 4.57 | * | 6.25 | 4.50 | 2.75 | 4.50 |
5 | 13.75 | 2.00 | 7.31 | 8 | 1.38 | 11.00 | 5.66 | * | 7.50 | 5.56 | 3.12 | 5.00 |
6 | 15.00 | 2.19 | 8.50 | 12 | 1.25 | 12.50 | ৬.৭২ | * | 9.25 | ৬.৬৩ | ৩.৩৮ | 5.50 |
8 | 18.50 | 2.50 | 10.63 | 12 | 1.50 | 15.50 | ৮.৭২ | * | 11.75 | ৮.৬৩ | 4.00 | ৬.৩৮ |
10 | 21.50 | 2.75 | 12.75 | 16 | 1.50 | 18.50 | 10.88 | * | 14.50 | 10.75 | 4.25 | 7.25 |
12 | 24.00 | 3.12 | 15.00 | 20 | 1.50 | 21.00 | 12.88 | * | 16.50 | 12.75 | 4.63 | 7.88 |
14 | 25.25 | ৩.৩৮ | 16.25 | 20 | 1.63 | 22.00 | 14.14 | * | 17.75 | 14.00 | 5.12 | ৮.৩৮ |
16 | 27.75 | 3.50 | 18.50 | 20 | 1.75 | 24.25 | 16.16 | * | 20.00 | 16.00 | 5.25 | 8.50 |
18 | 31.00 | 4.00 | 21.00 | 20 | 2.00 | 27.00 | 18.18 | * | 22.25 | 18.00 | ৬.০০ | 9.00 |
20 | 33.75 | 4.25 | 23.00 | 20 | 2.13 | 29.50 | 20.20 | * | 24.50 | 20.00 | 6.25 | 9.75 |
24 | 41.00 | 5.50 | 27.25 | 20 | 2.63 | 35.50 | 24.25 | * | 29.50 | 24.00 | ৮.০০ | 11.50 |
নামমাত্র আকার | বাইরে ব্যাস (OD) |
মিন.পুরুত্ব (টি) |
আরএফ দিয়া। (আর) |
বোল্ট গর্ত সংখ্যা | গর্ত ব্যাস | বৃত্তকার বল্টু (বিসি) |
তাই বোর আইডি (এসবি) |
দিয়া।হাব বেস (এইচবি) |
দিয়া।হাব টপ (HT) |
তাই LTH (SL) |
WN LTH (WL) |
* WN বোর আইডি (WB) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1⁄2 | 4.75 | 0.88 | 1.38 | 4 | 0.88 | 3.25 | 0.88 | 1.50 | 0.84 | 1.25 | 2.38 | * |
3⁄4 | 5.12 | 1.00 | 1.69 | 4 | 0.88 | 3.50 | 1.09 | 1.75 | 1.05 | 1.38 | 2.75 | * |
1 | 5.88 | 1.12 | 2.00 | 4 | 1.00 | 4.00 | 1.36 | 2.06 | 1.32 | 1.62 | 2.88 | * |
11⁄4 | 6.25 | 1.12 | 2.50 | 4 | 1.00 | ৪.৩৮ | 1.70 | 2.50 | 1.66 | 1.62 | 2.88 | * |
11⁄2 | 7.00 | 1.25 | 2.88 | 4 | 1.12 | 4.88 | 1.95 | 2.75 | 1.90 | 1.75 | 3.25 | * |
2 | 8.50 | 1.50 | 3.63 | 8 | 1.00 | ৬.৫০ | 2.44 | 4.12 | 2.38 | 2.25 | 4.00 | * |
21⁄2 | ৯.৬২ | 1.62 | 4.13 | 8 | 1.12 | 7.50 | 2.94 | 4.88 | 2.88 | 2.50 | 4.12 | * |
3 | 10.50 | 1.88 | 5.00 | 8 | 1.25 | ৮.০০ | - | 5.25 | 3.50 | - | 4.62 | * |
4 | 12.25 | 2.12 | ৬.১৯ | 8 | 1.38 | 9.50 | - | ৬.৩৮ | 4.50 | - | 4.88 | * |
5 | 14.75 | 2.88 | 7.31 | 8 | 1.63 | 11.50 | - | 7.75 | 5.56 | - | 6.12 | * |
6 | 15.50 | 3.25 | 8.50 | 12 | 1.50 | 12.50 | - | 9.00 | ৬.৬৩ | - | 6.75 | * |
8 | 19.00 | 3.62 | 10.63 | 12 | 1.75 | 15.50 | - | 11.50 | ৮.৬৩ | - | ৮.৩৮ | * |
10 | 23.00 | 4.25 | 12.75 | 12 | 2.00 | 19.00 | - | 14.50 | 10.75 | - | 10.00 | * |
12 | 26.50 | 4.88 | 15.00 | 16 | 2.12 | 22.50 | - | 17.75 | 12.75 | - | 11.12 | * |
14 | 29.50 | 5.25 | 16.25 | 16 | 2.38 | ২৫.০০ | - | 19.50 | 14.00 | - | 11.75 | * |
16 | 32.50 | 5.75 | 18.50 | 16 | 2.63 | 27.75 | - | 21.75 | 16.00 | - | 12.25 | * |
18 | 36.00 | ৬.৩৮ | 21.00 | 16 | 2.88 | 30.50 | - | 23.50 | 18.00 | - | 12.88 | * |
20 | 38.75 | 7.00 | 23.00 | 16 | 3.12 | 32.75 | - | 25.25 | 20.00 | - | 14.00 | * |
24 | 46.00 | ৮.০০ | 27.25 | 16 | 3.63 | ৩৯.০০ | - | 30.00 | 24.00 | - | 16.00 | * |
নামমাত্র আকার | বাইরে ব্যাস (OD) |
মিন.পুরুত্ব (টি) |
আরএফ দিয়া। (আর) |
বোল্ট গর্ত সংখ্যা | গর্ত ব্যাস | বৃত্তকার বল্টু (বিসি) |
দিয়া।হাব বেস (এইচবি) |
দিয়া।হাব টপ (HT) |
তাই LTH (SL) |
WN LTH (WL) |
* WN বোর আইডি (WB) |
---|---|---|---|---|---|---|---|---|---|---|---|
1⁄2 | 5.25 | 1.19 | 1.38 | 4 | 0.88 | 3.50 | 1.69 | 0.84 | 1.56 | 2.88 | * |
3⁄4 | 5.50 | 1.25 | 1.69 | 4 | 0.88 | 3.75 | 2.00 | 1.05 | 1.69 | 3.12 | * |
1 | 6.25 | 1.38 | 2.00 | 4 | 1.00 | 4.25 | 2.25 | 1.32 | 1.88 | 3.50 | * |
11⁄4 | 7.25 | 1.50 | 2.50 | 4 | 1.12 | 5.13 | 2.88 | 1.66 | 2.06 | 3.75 | * |
11⁄2 | ৮.০০ | 1.75 | 2.88 | 4 | 1.25 | 5.75 | 3.12 | 1.90 | 2.38 | ৪.৩৮ | * |
2 | 9.25 | 2.00 | 3.63 | 8 | 1.12 | 6.75 | 3.75 | 2.38 | 2.75 | 5.00 | * |
21⁄2 | 10.50 | 2.25 | 4.13 | 8 | 1.25 | 7.75 | 4.50 | 2.88 | 3.12 | 5.62 | * |
3 | 12.00 | 2.62 | 5.00 | 8 | 1.38 | 9.00 | 5.25 | 3.50 | - | ৬.৬২ | * |
4 | 14.00 | 3.00 | ৬.১৯ | 8 | 1.63 | 10.75 | ৬.৫০ | 4.50 | - | 7.50 | * |
5 | 16.50 | 3.62 | 7.31 | 8 | 1.88 | 12.75 | ৮.০০ | 5.56 | - | 9.00 | * |
6 | 19.00 | 4.25 | 8.50 | 8 | 2.12 | 14.50 | 9.25 | ৬.৬৩ | - | 10.75 | * |
8 | 21.75 | 5.00 | 10.63 | 12 | 2.12 | 17.25 | 12.00 | ৮.৬৩ | - | 12.50 | * |
10 | 26.50 | ৬.৫০ | 12.75 | 12 | 2.63 | 21.25 | 14.75 | 10.75 | - | 16.50 | * |
12 | 30.00 | 7.25 | 15.00 | 12 | 2.88 | 24.38 | 17.38 | 12.75 | - | 18.25 | * |
যোগাযোগের ব্যক্তি: টিনা
ইমেইল:info12@hbxfgj.com
হোয়াটসঅ্যাপ: 0086-18031772025
ওয়েচ্যাট:965397089
ব্যক্তি যোগাযোগ: Miss. Mandy Liu
টেল: 0086 18903173335
ফ্যাক্স: 86-0317-6853077-6723871
