পণ্যের বিবরণ:
|
| কার্বন ইস্পাত: | A234WPB | এসএস স্টিল: | 304L ,316L |
|---|---|---|---|
| টাইপ: | এলআর, এসআর | ডিগ্রী: | 45° 90° 180° |
| আবরণ: | বিরোধী মরিচা তেল, কালো পেইন্টিং | ||
| লক্ষণীয় করা: | কালো গ্যালভানাইজড ইস্পাত পাইপ কনুই,astm a234 wpb স্টিল পাইপ কনুই,a234 wpb কার্বন ইস্পাত কনুই |
||
আকৃতি অনুযায়ী, সোজা এবং হ্রাসকারী কনুই আছে।
কোণের উপর নির্ভর করে, সাধারণত 45 ডিগ্রি, 90 ডিগ্রি এবং 180 ডিগ্রি কনুই থাকে।
ব্যাসার্ধের উপর ভিত্তি করে, দীর্ঘ ব্যাসার্ধ (1.5D) এবং ছোট ব্যাসার্ধ (1D) কনুই রয়েছে।
সংযোগের জন্য, তারা বিভক্ত করতে পারেন সকেট জোড় কনুই, বাট ঝালাই কনুই এবং থ্রেডেড কনুই.

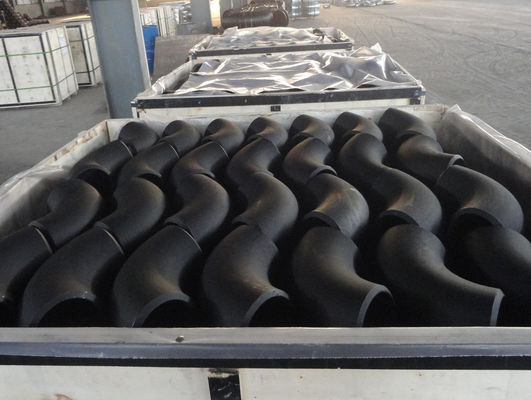

আমরা নাম, গ্রেড, হিট নং, আকার, স্ট্যান্ডার্ড এবং সময়সূচী বেধ সহ সমস্ত কার্বন ইস্পাত বাটওয়েল্ড ফিটিং চিহ্নিত করেছি।90 ডিগ্রী ASTM A234 WPB কনুইয়ের ব্লাস্টিং, পেইন্টিং এবং চিহ্নিত করার পরে, আমাদের কর্মীরা সেগুলিকে প্লাস্টিকের ফোম দিয়ে মুড়ে কাঠের কেস বা প্যালেটগুলিতে প্যাক করে।
পরিচ্ছন্ন লেবেলগুলি প্যাকেজের বাইরে ট্যাগ করা হয় যাতে সহজে পরিমাণ সনাক্ত করা যায় এবং পণ্যের আইডি অপারেশন এবং পরিবহনের সময় খুব যত্ন নেওয়া হয়।
| এনপিএস | OD ডি |
90° লং রেড কেন্দ্র থেকে শেষ ক |
45° লং রেড কেন্দ্র থেকে শেষ খ |
90° 3D কেন্দ্র থেকে শেষ ক |
45° 3D কেন্দ্র থেকে শেষ খ |
|---|---|---|---|---|---|
| 1/2 | 21.3 | 38 | 16 | ||
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42.2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | ৬০.৩ | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | ৮৮.৯ | 114 | 51 | 229 | 95 |
| 3.1/2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
কার্বন ইস্পাত 45 ডিগ্রী কনুই এবং কার্বন ইস্পাত 90 ডিগ্রী কনুইয়ের মাত্রা মিলিমিটারে থাকে যদি না অন্যথায় নির্দেশ করা হয়।প্রাচীর বেধ (t) গ্রাহক দ্বারা নির্দিষ্ট করা আবশ্যক.
বাট ওয়েল্ড কনুইয়ের মাত্রা সহনশীলতা - 45° এবং 90° - LR এবং 3D - ASME B16.9
| নামমাত্র পাইপ আকার | 1/2 থেকে 2.1/2 | 3 থেকে 3.1/2 | 4 | 5 থেকে 8 |
| বাইরে ব্যাস বেভেল (D) এ |
+ 1.6 - 0.8 |
1.6 | 1.6 | + 2.4 - 1.6 |
| শেষে ব্যাস ভিতরে | 0.8 | 1.6 | 1.6 | 1.6 |
| সেন্টার টু এন্ড এলআর (এ/বি) | 2 | 2 | 2 | 2 |
| সেন্টার টু এন্ড 3D (A/B) | 3 | 3 | 3 | 3 |
| নামমাত্র পাইপ আকার | 10 থেকে 18 | 20 থেকে 24 | 26 থেকে 30 | 32 থেকে 48 |
| বাইরে ব্যাস বেভেল (D) এ |
+ 4 - 3.2 |
+ ৬.৪ - 4.8 |
+ ৬.৪ - 4.8 |
+ ৬.৪ - 4.8 |
| শেষে ব্যাস ভিতরে | 3.2 | 4.8 | + ৬.৪ - 4.8 |
+ ৬.৪ - 4.8 |
| সেন্টার টু এন্ড এলআর (এ/বি) | 2 | 2 | 3 | 5 |
| সেন্টার টু এন্ড 3D (A/B) | 3 | 3 | 6 | 6 |
| দেয়ালের বেধ (t) | নামমাত্র প্রাচীর বেধের 87.5% এর কম নয় |
|||
ASTM A234 WPB কনুই মাত্রা
স্ট্যান্ডার্ড: ASME B16.9, SH3408, HG/T21635 / 21631, SY/T0510
ব্যাস: DN20 থেকে DN1500/ 3/4" থেকে 60"
সময়সূচী: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS
ব্যাসার্ধ: সংক্ষিপ্ত ব্যাসার্ধ (SR) এবং দীর্ঘ ব্যাসার্ধ (LR)
প্রকার: বিজোড় এবং ঢালাই
পৃষ্ঠ: কালো প্রাইমার, গ্যালভানাইজড
