পণ্যের বিবরণ:
|
| কার্বন ইস্পাত: | A234WPB | এসএস স্টিল: | 304L ,316L |
|---|---|---|---|
| টাইপ: | সমান, কমানো | ডিগ্রী: | 90° |
| আবরণ: | বিরোধী মরিচা তেল, কালো পেইন্টিং | ||

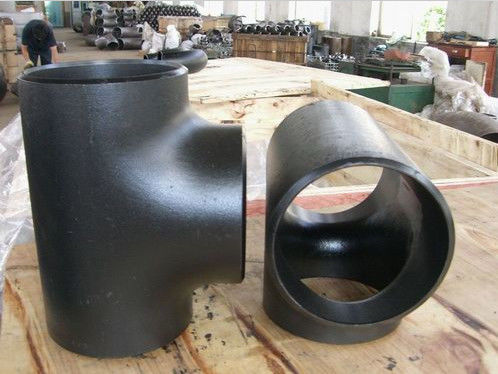

| লক্ষণীয় করা: | astm a234wpb কার্বন ইস্পাত পাইপ টি,ansi b16.9 কার্বন ইস্পাত পাইপ টি |
||

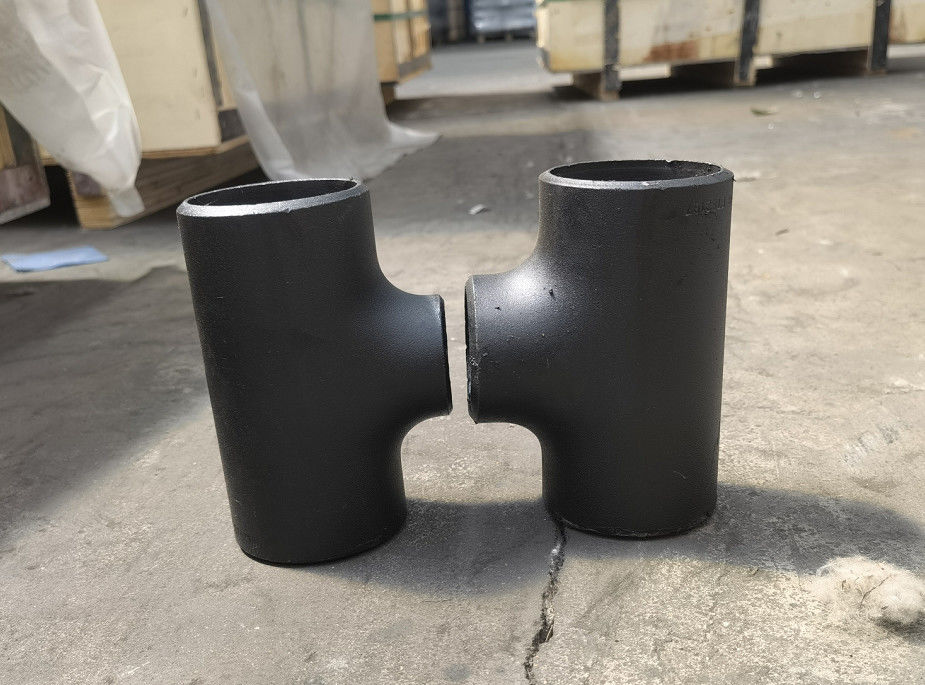

একটি রিডুসিং টি হল একটি টি-আকৃতির পাইপ ফিটিং যার দুটি আউটলেট রয়েছে যা 90 ডিগ্রীতে সর্বাধিক লাইনে কাটা হয়।এই টিজগুলি বিভিন্ন আউটলেট আকারের সংমিশ্রণে অ্যাক্সেসযোগ্য।ভিতরেASME B16.9 টি কমানো শাখা বন্দরের অনুমান রানের অন্যান্য পোর্টের তুলনায় সামান্য। স্টেইনলেস স্টীল টি কমানোএটি এমন এক ধরণের পাইপ ফিটিং হতে পারে যেখানে শাখা পোর্ট পরিমাপ রানের পোর্টের তুলনায় সামান্য।এই ধরণের পাইপ ফিটিং একটি রান পোর্ট থেকে অন্য পোর্টে হ্রাস পরিমাপ বিবেচনা করতে পারে।
| নামমাত্র পাইপ আকার | বাইরে ব্যাস বেভেল এ |
কেন্দ্র থেকে শেষ | |||
|---|---|---|---|---|---|
| চালান | আউটলেট | চালান | আউটলেট | চালান (গ) | আউটলেট (মি) |
| 1/2" | 1/4" 3/8" |
21.3 | 13.7 17.3 |
25 | 25 |
| 3/4" | 3/8" 1/2" |
26.7 | 17.3 21.3 |
29 | 29 |
| 1" | 1/2" 3/4" |
33.4 | 21.3 26.7 |
38 | 38 |
| 1 1/4" | 1/2" 3/4" 1" |
42.2 | 21.3 26.7 33.4 |
48 | 48 |
| 1 1/2" | 1/2" 3/4" 1" 1 1/4" |
48.3 | 21.3 26.7 33.4 42.2 |
57 | 57 |
| 2" | 3/4" 1" 1 1/4" 1 1/2" |
৬০.৩ | 26.7 33.4 42.2 48.3 |
64 | 44 51 57 60 |
| 2 1/2" | 1" 1 1/4" 1 1/2" 2" |
73.0 | 33.4 42.2 48.3 ৬০.৩ |
76 | 57 64 67 70 |
| 3" | 1 1/4" 1 1/2" 2" 2 1/2" |
৮৮.৯ | 42.2 48.3 ৬০.৩ 73.0 |
86 | 70 73 76 83 |
| 3 1/2" | 1 1/2" 2" 2 1/2" 3" |
101.6 | 48.3 ৬০.৩ 73.0 ৮৮.৯ |
95 | 79 83 ৮৯ 92 |
| 4" | 1 1/2" 2" 2 1/2" 3" 3 1/2" |
114.3 | 48.3 ৬০.৩ 73.0 ৮৮.৯ 101.6 |
105 | 86 ৮৯ 95 98 102 |
| 5" | 2" 2 1/2" 3" 3 1/2" 4" |
141.3 | ৬০.৩ 73.0 ৮৮.৯ 101.6 114.3 |
124 | 105 108 111 114 117 |
| ৬" | 2 1/2" 3" 3 1/2" 4" 5 |
168.3 | 73.0 ৮৮.৯ 101.6 114.3 141.3 |
143 | 121 124 127 130 137 |
| 8" | 3 1/2" 4" 5" ৬" |
219.1 | 101.6 114.3 141.3 168.3 |
178 | 152 156 162 168 |
| 10" | 4" 5" ৬" 8" |
273.0 | 114.3 141.3 168.3 219.1 |
216 | 184 191 194 203 |
| 12" | 5" ৬" 8" 10" |
323.8 | 141.3 168.3 219.1 273.0 |
254 | 216 219 229 241 |
| 14" | ৬" 8" 10" 12" |
355.6 | 168.3 219.1 273.0 323.8 |
279 | 238 248 257 270 |
| 16" | ৬" 8" 10" 12" 14" |
406.4 | 168.3 219.1 273.0 323.8 355.6 |
305 | 264 273 283 295 305 |
| 18" | 8" 10" 12" 14" 16" |
457.0 | 219.1 273.0 323.8 355.6 406.4 |
343 | 298 308 321 330 330 |
| 20" | 8" 10" 12" 14" 16" 18" |
508.0 | 219.1 273.0 323.8 355.6 406.4 457.0 |
381 | 324 ৩৩৩ 346 356 356 368 |
| 22" | 10" 12" 14" 16" 18" 20" |
559.0 | 273.0 323.8 355.6 406.4 457.0 508.0 |
419 | 359 371 381 381 394 406 |
| 24" | 10" 12" 14" 16" 18" 20" 22" |
610.0 | 273.0 323.8 355.6 406.4 457.0 508.0 559.0 |
432 | 384 397 406 406 419 432 432 |
মাত্রা মিলিমিটার হয়
সূত্র: ASME B16.9 – 2018
