পণ্যের বিবরণ:
|
| ঢালাই প্রকার: | বাট ঢালাই | ফিটিং টাইপ: | কনুই, টিই, রিডুসার, ক্যাপ |
|---|---|---|---|
| আবরণ: | এন্টি-মরিচা তেল, কালো পেইন্টিং, গ্যালভানাইজড | আকার: | 1/2"-80" |
| উপাদান: | কার্বন ইস্পাত, স্টেইনলেস স্টীল | পুরুত্ব: | SCH10, SCH20, STD, SCH40, SCH80, SCH160, XXS |
| পৃষ্ঠ চিকিত্সা: | বিজোড়, ঢালাই | স্ট্যান্ডার্ড: | ASME B16.9 / B16.28 |
| লক্ষণীয় করা: | asme b16.9 বাট ঢালাই পাইপ জিনিসপত্র,wpb কনুই বাট ঢালাই পাইপ জিনিসপত্র,asme b16.28 বাট ঢালাই কনুই |
||
ASME B16.9 B16.28 বাট ওয়েল্ডেড পাইপ ফিটিংস A234WPB কনুই টি রিডুসার ক্যাপ
ASME B16.9NPS 1/2 থেকে 48 (DN 15 থেকে 1200) এর পেটা কার্বন এবং অ্যালয় স্টিলের কারখানায় তৈরি বাটওয়েল্ডিং ফিটিংগুলির সামগ্রিক মাত্রা, সহনশীলতা, রেটিং, পরীক্ষা এবং চিহ্নগুলি কভার করে৷এটি যে কোনও উত্পাদনযোগ্য প্রাচীর বেধের জিনিসপত্র কভার করে।এই মান নিম্ন চাপ জারা প্রতিরোধী বাটওয়েল্ডিং জিনিসপত্র আবরণ না.দেখুন MSS SP-43, পেটা স্টেইনলেস স্টিল বাট-ওয়েল্ডিং ফিটিং।
সংক্ষিপ্ত ব্যাসার্ধ কনুই এবং রিটার্ন, যা আগে অন্তর্ভুক্ত ছিলASME B16.28-1994, এই মান অন্তর্ভুক্ত করা হয়.
B16.9 মানগুলির ASME B16 সিরিজের অন্যান্য ভলিউমে বর্ণিত সরঞ্জামের সাথে সাথে অন্যান্য ASME মানগুলির সাথে, যেমন বয়লার এবং প্রেসার ভেসেল কোড এবং B31 পাইপিং কোডগুলির সাথে ব্যবহার করা হবে৷
ফিটিং টাইপ:

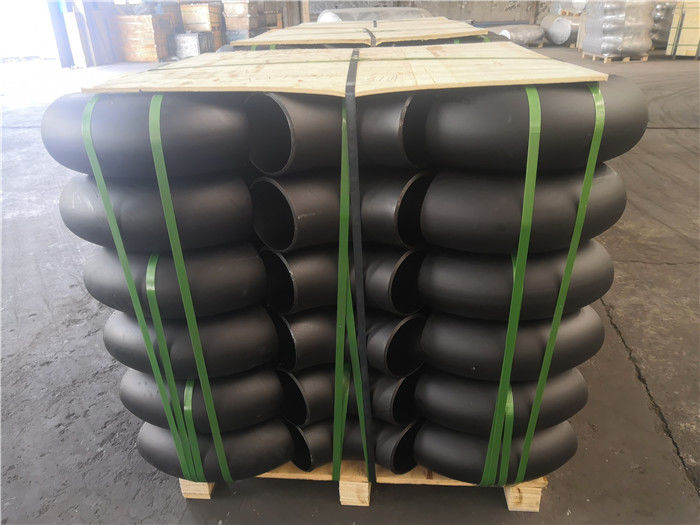

কনুই LR (দীর্ঘ ব্যাসার্ধ) SR (ছোট ব্যাসার্ধ) 45/60/90/180DEG;3D/5D বেন্ড 45DEG/90DEG;

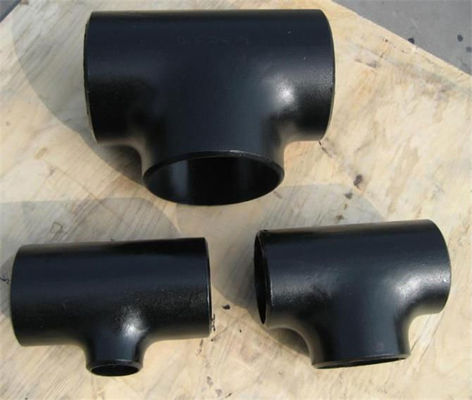

Tee, সমান Tee, হ্রাসকারী Tee, ক্রস, স্যাডল

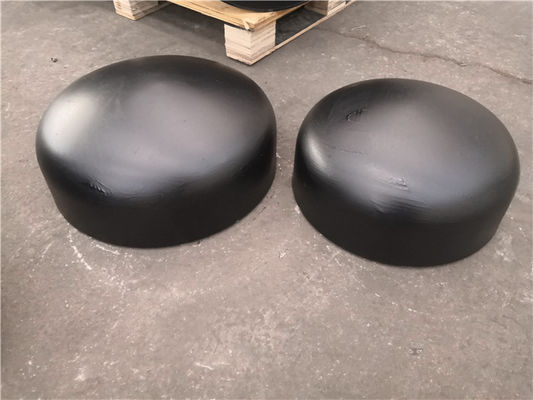

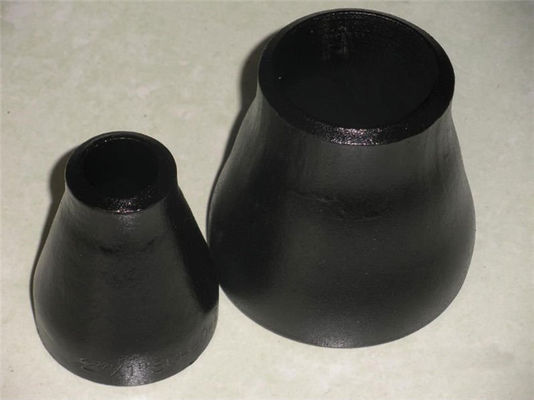

রিডুসার কনসেন্ট্রিক রিডুসার, এক্সেন্ট্রিক রিডুসার, পাইপ এন্ড ক্যাপ
উপাদান:
কার্বন ইস্পাত ASTM A234 WPB, WP9, ASTM A420 Gr.WPL6, ASTM A105, ASTM A694 F42-F70
স্টেইনলেস স্টীল ASTM A403 WP304/304L;WP316/316L;WP321;DIN1.4301;DIN1.4306;DIN1.4401;DIN 1.4404
| এনপিএস | OD ডি |
90° লং রেড কেন্দ্র থেকে শেষ ক |
45° লং রেড কেন্দ্র থেকে শেষ খ |
90° 3D কেন্দ্র থেকে শেষ ক |
45° 3D কেন্দ্র থেকে শেষ খ |
| 1/2 | 21.3 | 38 | 16 | / | / |
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42.2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | ৬০.৩ | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | ৮৮.৯ | 114 | 51 | 229 | 95 |
| 3.1/2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
