পণ্যের বিবরণ:
|
| উপাদান: | SS400 | রঙ: | হলুদ |
|---|---|---|---|
| চাপ: | 5K 10K 16K 20K 30K 40K | বিশেষ নকশা: | হ্যাঁ |
| নাম: | JIS B2220 5K 10K 16K 20K 30K 40K SOP/ BL / SOH কার্বন ইস্পাত SS400 হলুদ রঙ | JIS b2220 10k ফ্ল্যাঞ্জের সবচেয়ে সাধারণ প্রকার: | নকল / থ্রেডেড / স্ক্রুড / প্লেট |
| লক্ষণীয় করা: | dn125 ফ্ল্যাঞ্জ জিস বি 2220,আরএফ ফ্ল্যাঞ্জ জিস বি 2220,304 স্টেইনলেস স্টীল ফ্ল্যাঞ্জ জিস বি 2220 |
||

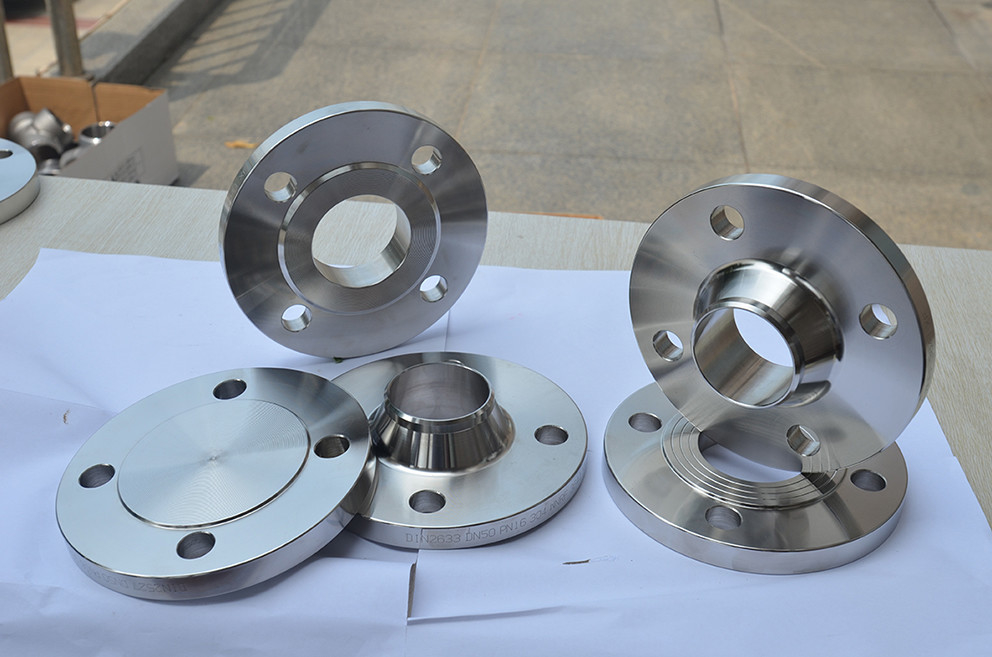

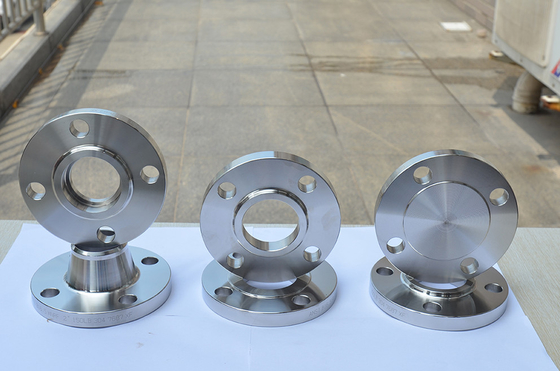

JIS B2220 DN125 304 স্টেইনলেস স্টীল আরএফ প্লেট ফ্ল্যাঞ্জ
স্টেইনলেস স্টিলের ফ্ল্যাঞ্জগুলির যান্ত্রিক নকশা শক্তি এবং তুলনামূলকভাবে উচ্চ প্রসারণযোগ্যতা রয়েছে এবং স্টেইনলেস স্টীল উপকরণগুলির খুব ভাল কার্যকারিতা রয়েছে।স্টেইনলেস স্টিলের ফ্ল্যাঞ্জগুলি সাধারণত পাইপলাইন এবং ভালভের সংযোগের জন্য ব্যবহৃত হয়।ফ্ল্যাঞ্জ সংযোগের টুকরোগুলিতে গর্ত রয়েছে, বোল্টের গর্ত দুটি ফ্ল্যাঞ্জের সাথে শক্তভাবে সংযুক্ত রয়েছে এবং শক্ততা নিশ্চিত করতে দুটি ফ্ল্যাঞ্জের মধ্যে গ্যাসকেট রয়েছে।এর চমৎকার বৈশিষ্ট্যগুলির কারণে, স্টেইনলেস স্টিলের ফ্ল্যাঞ্জগুলি অনেক শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
স্টেইনলেস স্টীল অত্যন্ত শক্তিশালী ধাতু উপকরণ এক.স্টেইনলেস স্টীল উপাদান চমৎকার জারা প্রতিরোধের আছে, শুধুমাত্র বিল্ডিং বাড়ির নকশার অখণ্ডতা বজায় রাখতে পারে না, কিন্তু স্থপতি এবং ডিজাইনারদের কাঠামোগত উন্নয়নের প্রয়োজনীয়তা মেটাতে উত্পাদন, প্রক্রিয়া এবং উত্পাদন করা খুব সহজ।স্টেইনলেস স্টিলের ফ্ল্যাঞ্জের পৃষ্ঠে একটি অক্সাইড ফিল্ম রয়েছে, তাই এটি বায়ুমণ্ডলে অক্সিজেনের সংস্পর্শে ক্ষয় হবে না।কিন্তু অন্যান্য ধাতু বায়ুমণ্ডলে অক্সিজেনের সাথে বিক্রিয়া করে, যেমন সাধারণ কার্বন ইস্পাত, লোহা জারিত হতে থাকবে এবং ক্ষয় প্রসারিত হতে থাকবে, ছিদ্র তৈরি করবে।অতএব, স্টেইনলেস স্টিলের ফ্ল্যাঞ্জগুলি সমস্ত ধাতব ফ্ল্যাঞ্জগুলির মধ্যে আলাদা, স্ট্যান্ড আউট, এবং প্রতিস্থাপন করা যায় না।
| নামমাত্র | বাইরে | ভিতরে | বাইরে | ফ্ল্যাঞ্জের বিভাগীয় মাত্রা | মোটা গর্ত | বা | প্রায়. | ||||||||||
| দিয়া।এর | দিয়া।এর | Dia.of | দিয়া।এর | t | টি | দিয়া।হাবের | r | দিয়া।এর | দিয়া।এর | বোল্ট। | না. | গর্ত | বোল্ট | ওজন | |||
| ফ্ল্যাঞ্জ | ইস্পাত | ফ্ল্যাঞ্জ | ফ্ল্যাঞ্জ | ক | খ | মুখ | রাই- sed মুখ |
বৃত্ত | বোল্টের | দিয়া। | আকার | (কেজি) | |||||
| পাইপ | করতে | ডি | চ | g | দিয়া | গর্ত | জ | এসওপি | বিএল | SOH | |||||||
| 10 | 17.3 | 17.8 | 90.0 | 12 | - | - | - | - | 1 | 46 | 65 | 4 | 15 | M12 | 0.51 | 0.53 | - |
| 15 | 21.7 | 22.2 | 95.0 | 12 | - | - | - | - | 1 | 51 | 70 | 4 | 15 | M12 | 0.56 | 0.60 | - |
| 20 | 27.2 | 27.7 | 100.0 | 14 | - | - | - | - | 1 | 56 | 75 | 4 | 15 | M12 | 0.72 | 0.79 | - |
| 25 | 34.0 | 34.5 | 125.0 | 14 | - | - | - | - | 1 | 67 | 90 | 4 | 19 | M16 | 1.12 | 1.22 | - |
| 32 | 42.7 | 43.2 | 135.0 | 16 | - | - | - | - | 2 | 76 | 100 | 4 | 19 | M16 | 1.47 | 1.66 | - |
| 40 | 48.6 | 49.1 | 140.0 | 16 | - | - | - | - | 2 | 81 | 105 | 4 | 19 | M16 | 1.55 | 1.79 | - |
| 50 | ৬০.৫ | 61.1 | 155.0 | 16 | - | - | - | - | 2 | 96 | 120 | 4 | 19 | M16 | 1.86 | 2.23 | - |
| 65 | 76.3 | 77.1 | 175.0 | 18 | - | - | - | - | 2 | 116 | 140 | 4 | 19 | M16 | 2.58 | 3.24 | - |
| 80 | ৮৯.১ | 90.0 | 185.0 | 18 | - | - | - | - | 2 | 126 | 150 | 8 | 19 | M16 | 2.58 | ৩.৪৮ | - |
| (৯০) | 101.6 | 102.6 | 195.0 | 18 | - | - | - | - | 2 | 136 | 160 | 8 | 19 | M16 | 2.73 | 3.90 | - |
| 100 | 114.3 | 115.4 | 210.0 | 18 | - | - | - | - | 2 | 151 | 175 | 8 | 19 | M16 | 3.10 | 4.57 | - |
| 125 | 139.6 | 141.2 | 250.0 | 20 | - | - | - | - | 2 | 182 | 210 | 8 | 23 | M20 | 4.73 | 7.18 | - |
| 150 | 165.2 | 166.6 | 280.0 | 22 | - | - | - | - | 2 | 212 | 240 | 8 | 23 | M20 | ৬.৩০ | ১০.১০ | - |
| (175) | 190.7 | 192.1 | 305.0 | 22 | - | - | - | - | 2 | 237 | 265 | 12 | 23 | M20 | 6.75 | 11.80 | - |
| 200 | 216.3 | 218.0 | 330.0 | 22 | - | - | - | - | 2 | 262 | 290 | 12 | 23 | M20 | 7.46 | ৮.০০ | - |
| (225) | 241.8 | 243.7 | 350.0 | 22 | - | - | - | - | 2 | 282 | 310 | 12 | 23 | M20 | 7.70 | 15.80 | - |
| 250 | 267.4 | 269.5 | 400.0 | 24 | 36 | 288 | 292 | 6 | 2 | 324 | 355 | 12 | 25 | M22 | 11.80 | 22.60 | 12.70 |
| 300 | 318.5 | 321.0 | 445.0 | 24 | 38 | 340 | 346 | 6 | 3 | 368 | 400 | 16 | 25 | M22 | 12.60 | 27.80 | 13.80 |
| 350 | 355.6 | 358.1 | 490.0 | 26 | 42 | 380 | 386 | 6 | 3 | 413 | 445 | 16 | 25 | M22 | 16.30 | 36.90 | 18.20 |
| 400 | 406.4 | 409.0 | 560.0 | 28 | 44 | 436 | 442 | 6 | 3 | 475 | 510 | 16 | 27 | M24 | 23.20 | 52.10 | 25.80 |
| 450 | 457.2 | 460.0 | 620.0 | 30 | 48 | 496 | 502 | 6 | 3 | 530 | 565 | 20 | 27 | M24 | ২৯.৩০ | 68.40 | ৩৩.৪০ |
| 500 | 508.0 | 511.0 | 675.0 | 30 | 48 | 548 | 554 | 6 | 3 | 585 | 620 | 20 | 27 | M24 | ৩৩.৩০ | 81.60 | 38.00 |
| (550) | 558.8 | 562.0 | 745.0 | 32(34) | 52 | 604 | 610 | 6 | 3 | 640 | 680 | 20 | 27 | M30 | 42.90 | 105(112) | ৪৯.৪০ |
| 600 | ৬০৯.৬ | 613.0 | 795.0 | 32(36) | 52 | 656 | 662 | 6 | 3 | 690 | 730 | 24 | 33 | M30 | ৪৫.৪০ | 120(134) | 52.60 |
| (650) | 660.4 | 664.0 | 845.0 | 34(38) | 56 | 706 | 712 | 6 | 3 | 740 | 780 | 24 | 33 | M30 | 51.80 | 144(161) | 60.20 |
| 700 | 711.2 | 715.0 | 905.0 | 34(40) | 58 | 762 | 770 | 6 | 3 | 800 | 840 | 24 | 33 | M30 | 59.00 | 176(196) | 70.20 |
| (750) | 762.0 | 766.0 | 970.0 | 36(44) | 62 | 816 | 824 | 6 | 3 | 855 | 900 | 24 | 33 | M30 | 72.80 | 214(248) | 86.50 |
| 800 | ৮১২.৮ | 817.0 | 1020.0 | 36(46) | 64 | 868 | 876 | 6 | 3 | 905 | 950 | 28 | 33 | M30 | 76.00 | 249(286) | 92.00 |
| (850) | 863.6 | 868.0 | 1070.0 | 36(48) | 66 | 920 | 928 | 6 | 3 | 955 | 1000 | 28 | 33 | M30 | 80.10 | (৩৩০) | 98.70 |
| 900 | 914.4 | 919.0 | 1120.0 | 38(50) | 70 | 971 | 979 | 6 | 3 | 1005 | 1050 | 28 | 33 | M30 | ৮৮.৯০ | (৩৭৭) | 110.00 |
| 1000 | 1016.0 | 1021.0 | 1235.0 | 40(56) | 74 | 1073 | 1081 | 6 | 3 | 1110 | 1160 | 28 | 39 | M36 | 109.00 | (512) | 133.00 |
| 1100 | 1117.6 | 1122.0 | 1345.0 | 42(62) | 95 | 1175 | 1185 | 8 | 3 | 1220 | 1270 | 28 | 39 | M36 | 131.00 | (675) | 175.00 |
| 1200 | 1219.2 | 1224.0 | 1465.0 | 44(66) | 101 | 1278 | 1290 | 8 | 3 | 1325 | 1380 | 32 | 39 | M36 | 163.00 | (854) | 215.00 |
| 1350 | 1371.6 | 1376.0 | 1630.0 | 48(74) | 110 | 1432 | 1450 | 8 | 3 | 1480 | 1540 | 36 | 45 | M42 | 204.00 | (1180) | 274.00 |
| 1500 | 1524.0 | 1529.0 | 1795.0 | 50(82) | 123 | 1585 | 1605 | 8 | 3 | 1635 | 1700 | 40 | 45 | M42 | 248.00 | (1590) | 340.00 |
| JIS 10k ফ্ল্যাঞ্জ সাইজ চার্ট | 1/2" (15 NB) থেকে 48" (1200NB) DN10~DN5000 |
|---|---|
| JIS 10k 80a ফ্ল্যাঞ্জ স্ট্যান্ডার্ড | ANSI/ASME B16.5, B16.47 সিরিজ A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI ফ্ল্যাঞ্জস, ASME ফ্ল্যাঞ্জস, BS Flanges, DIN Flanges, EN Flanges, GOST ফ্ল্যাঞ্জ, ASME ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| DIN-এ JIS 10k 50a ফ্ল্যাঞ্জ চাপের হিসাব | 6 বার 10 বার 16 বার 25 বার 40 বার / PN6 PN10 PN16 PN25 PN40, PN64 JIS 10k ফ্ল্যাঞ্জ |
| JIS 10k rf ফ্ল্যাঞ্জ প্রেসার রেটিং ANSI | ক্লাস 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS JIS 10k 25a ফ্ল্যাঞ্জ |
| JIS | 5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K JIS 10k স্লিপ ফ্ল্যাঞ্জে |
| ইউএনআই | 6 বার 10 বার 16 বার 25 বার 40 বার JIS 10k 80a ফ্ল্যাঞ্জ |
| EN | 6 বার 10 বার 16 বার 25 বার 40 বার JIS 10k ওয়েল্ড নেক ফ্ল্যাঞ্জ |
| JIS b2220 10k ফ্ল্যাঞ্জের সবচেয়ে সাধারণ প্রকার | নকল / থ্রেডেড / স্ক্রুড / প্লেট |
| উত্পাদন কৌশল |
|
| ফ্ল্যাঞ্জের আবরণে JIS 10k স্লিপ | অয়েল ব্ল্যাক পেইন্ট, অ্যান্টি-রাস্ট পেইন্ট, জিঙ্ক প্লেটেড, হলুদ স্বচ্ছ, ঠান্ডা এবং গরম ডিপ গ্যালভানাইজড JIS 10k ফ্ল্যাঞ্জ |
| কানেক্ট টাইপ/ ফ্ল্যাঞ্জ ফেস টাইপ | উত্থিত মুখ (RF), রিং টাইপ জয়েন্ট (RTJ), ফ্ল্যাট ফেস (FF), বড় পুরুষ-মহিলা (LMF), ল্যাপ-জয়েন্ট ফেস (LJF), ছোট পুরুষ-মহিলা (SMF), ছোট জিহ্বা, বড় জিহ্বা এবং খাঁজ , খাঁজ |
| JIS 10k ফ্ল্যাঞ্জ টেস্ট সার্টিফিকেট | EN 10204/3.1B কাঁচামাল সার্টিফিকেট 100% রেডিওগ্রাফি টেস্ট রিপোর্ট তৃতীয় পক্ষ পরিদর্শন প্রতিবেদন, ইত্যাদি |
| JIS 10k ব্লাইন্ড ফ্ল্যাঞ্জ টেস্ট | ডাইরেক্ট রিডিং স্পেকট্রোগ্রাফ, হাইড্রোস্ট্যাটিক টেস্টিং মেশিন, এক্স-রে ডিটেক্টর, ইউআই ট্রাসনিক ফ্লা ডিটেক্টর, ম্যাগনেটিক পার্টিকেল ডিটেক্টর |
| বিশেষ নকশা |
আপনার অঙ্কন অনুযায়ী AS, ANSI, BS, DIN এবং JIS |
| যন্ত্রপাতি | প্রেস মেশিন, বেন্ডিং মেশিন, পুশিং মেশিন, ইলেকট্রিক বেভেলিং মেশিন, স্যান্ড-ব্লাস্টিং মেশিন ইত্যাদি |
| উৎপত্তি | ভারতীয় / পশ্চিম ইউরোপ / জাপান / মার্কিন যুক্তরাষ্ট্র / কোরিয়ান |
| JIS 10k 80a ফ্ল্যাঞ্জ ব্যবহার ও প্রয়োগ |
|
| এর নির্মাতা |
ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE ইত্যাদি।
|
| JIS 10k অন্ধ ফ্ল্যাঞ্জে রপ্তানি করুন | ইন্দোনেশিয়া, ইউক্রেন, ভারত, আয়ারল্যান্ড, সিঙ্গাপুর, সৌদি আরব, স্পেন, দুবাই, পেরু, থাইল্যান্ড, কোরিয়া, ইরান, কানাডা, মার্কিন যুক্তরাষ্ট্র, ব্রাজিল, মিশর, ওমান, ইত্যাদি |
| EN 10204 3.1 এবং EN 10204 3.2 অনুসারে উপাদান পরীক্ষার শংসাপত্র (MTC), NACE MR0103, NACE MR0175 প্রত্যয়িত পরীক্ষার শংসাপত্র | |
প্রিমিয়ার কোয়ালিটি JIS 10k rf ফ্ল্যাঞ্জ নির্মাতাদের মধ্যে একটি এই JIS 10k 80a ফ্ল্যাঞ্জ মান অনুযায়ী অফার করে।এক্সেল মেটাল একটি আইএসও প্রত্যয়িতJIS 10k 50a ফ্ল্যাঞ্জ প্রস্তুতকারক& JIS 10k 40a ফ্ল্যাঞ্জ
| কার্বন ইস্পাত JIS b2220 10k ফ্ল্যাঞ্জ | ASTM/ASME A/SA105 A/SA105N এবং A/SA216-WCB, DIN 1.0402, DIN 1.0460, DIN 1.0619, ডাই স্টিল, ASTM A105 / ASME SA105, A105N, ASTM A350d/350LCSME, উচ্চ / এ694 (F52 F56 F60 F65 F70 F80) |
| স্টেইনলেস স্টীল JIS b2220 10k ফ্ল্যাঞ্জ | ASTM/ASME A/SA182 F304, F304L, F316, F316L, ASTM/ASME A/SA351 CF8, CF3, CF8M, CF3M, DIN 1.4301, DIN 1.4306, DIN 1.4401, DIN410, DIN410, DIN410, DIN. 8, DIN 1.4306, DIN 1.4409 |
| খাদ ইস্পাত JIS b2220 10k ফ্ল্যাঞ্জ | ASTM A182 / ASME SA182 F5, F9, F11, F12, F22, F91 |
| টাইটানিয়াম JIS b2220 10k ফ্ল্যাঞ্জ | ASTM B381 / ASME SB381, Titanium Gr.1, টাইটানিয়াম Gr.2, টাইটানিয়াম Gr.4, টাইটানিয়াম Gr.5, টাইটানিয়াম Gr.7 ASTM R50250/GR.1 |R50400/GR.2 |R50550/GR.3 |R50700/GR.4 |GR.6 |R52400/GR.7 |R53400/GR.12 |R56320/GR.9 |R56400/GR.5 |
| কপার JIS b2220 10k ফ্ল্যাঞ্জ | T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C1130, C1140, C1140, C1140, C11400, C10920 000,C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C28000, C28000, C27400, C43007 300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, ইত্যাদি |
| কপার নিকেল JIS b2220 10k ফ্ল্যাঞ্জ | ASTM/ASME SB 61/62/151/152, Copper Nickel 90/10 (C70600), Cupro Nickel 70/30 (C71500), UNS C71640 |
| ব্রাস JIS b2220 10k ফ্ল্যাঞ্জ | 3602 / 2604 / H59 / H62 / ইত্যাদি |
| ইনকোনেল JIS b2220 10k ফ্ল্যাঞ্জ | ASTM B564 / ASME SB564, Inconel 600, 601, 625, 718, 783, 690, x750 JIS b2220 10k ফ্ল্যাঞ্জ |
| Hastelloy JIS b2220 10k ফ্ল্যাঞ্জ | ASTM B564 / ASME SB564, Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X Flanges |
| Monel JIS b2220 10k ফ্ল্যাঞ্জ | ASTM B564 / ASME SB564, Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500) |
| খাদ 20 JIS b2220 10k ফ্ল্যাঞ্জ | ASTM B462 / ASME SB462, Carpenter® 20 Alloy, Alloy 20Cb-3 |
| অ্যালুমিনিয়াম JIS b2220 10k ফ্ল্যাঞ্জ | 5052 /6061/ 6063 / 2017 / 7075 / ইত্যাদি |
| নিকেল JIS b2220 10k ফ্ল্যাঞ্জ | ASTM B564 / ASME SB564, Nickel 200, Nickel 201, Nickel 205, Nickel 205LC |
| ডুপ্লেক্স JIS b2220 10k ফ্ল্যাঞ্জ | S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| সুপার ডুপ্লেক্স JIS b2220 10k ফ্ল্যাঞ্জ | S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| Incoloy JIS b2220 10k ফ্ল্যাঞ্জ | ASTM B564 / ASME SB564, Incoloy 800, 800H, 800HT (UNS N08800), 825 (UNS N08825), 925 Flanges |
| 254 Smo JIS b2220 10k ফ্ল্যাঞ্জ | ASTM A182 / ASME SA182, SMO 254/6Mo, UNS S31254, DIN 1.4547 |
| নিমোনিক JIS b2220 10k ফ্ল্যাঞ্জ | নিমোনিক 75, নিমোনিক 80A, নিমোনিক 90 |
| অন্যান্য JIS b2220 10k ফ্ল্যাঞ্জ উপাদান | টিনের ব্রোঞ্জ, অ্যালুমুনিয়াম ব্রোঞ্জ, লিড ব্রোঞ্জ |
JIS 10k 25a ফ্ল্যাঞ্জের অন্যতম শীর্ষ প্রস্তুতকারক হিসাবে আবির্ভূত, আমরা সমস্ত আকার এবং মাত্রায় JIS 10k 65a ফ্ল্যাঞ্জের বিস্তৃত পরিসর ধারণ করি, JIS 10k 40a ফ্ল্যাঞ্জের বিশ্বস্ত পরিবেশক এবং সরবরাহকারী এবং ফ্ল্যাঞ্জে জুড়ে JIS 10k স্লিপ সরবরাহ করি
