পণ্যের বিবরণ:
|
| পণ্য: | ইস্পাত পাইপ flange forging | মান: | BS4504, BS10 টেবিল ডি, |
|---|---|---|---|
| ফ্ল্যাঞ্জ টাইপ: | 101 প্লেট, 105 অন্ধ, 111 ঝালাই ঘাড়, 112 স্লিপ অন, 113 থ্রেডযুক্ত | চাপ: | PN6; পিএন 6; PN10; পিএন 10; PN16; পিএন 16; PN25; |
| পাদান: | carbon steel A105, C22.8; কার্বন ইস্পাত এ 105, সি 22.8; Stainless steel 304/304L, 3 | অ্যান্টিস্ট্রাস্ট লেপ: | গোল্ডেন হলুদ রঙের পেইন্ট, ব্ল্যাক পেইন্ট, হট ডুব গ্যালভান্সাইজড |
| আকার পরিসীমা: | DN10-2000; ডিএন 10-2000; 1/2" to 80" 1/2 "থেকে 80" | ||
| লক্ষণীয় করা: | DIN ফোর্সিং স্টিল পাইপ ফ্ল্যাঞ্জ BS4504,EN1092-1 ফ্ল্যাঞ্জ BS4504 পিএন 16,eldালাই নেক এ 105 সি 22.8 ফ্ল্যাঞ্জ |
||

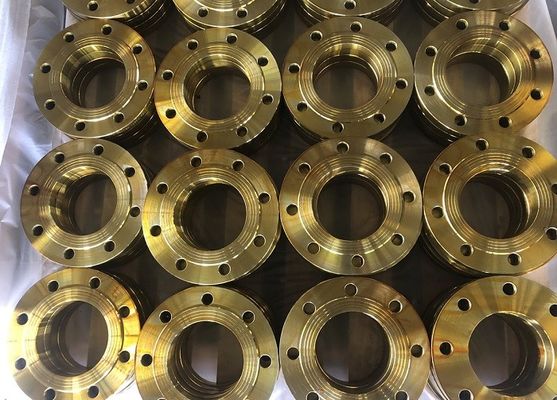

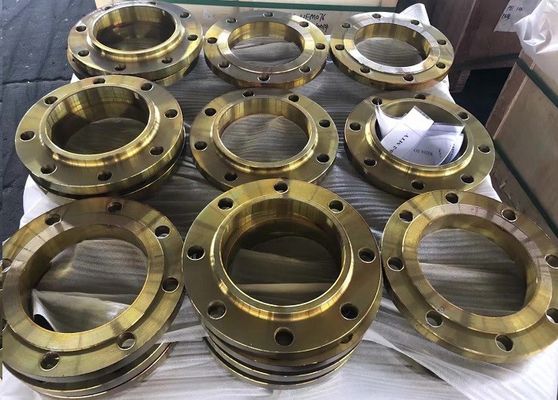

স্টিল ফ্ল্যাঞ্জ BS4504 EN1092-1 DIN

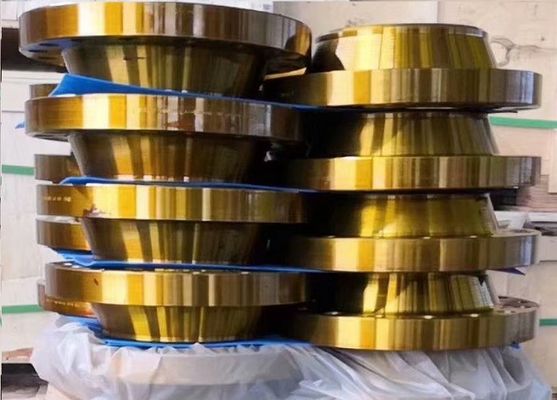

ফ্ল্যাঞ্জ BS4504 পিএন 16 ওয়েল্ডিং ঘাড় A105
ব্রিটিশ মেট্রিক স্ট্যান্ডার্ড BS4504 এখন অপ্রচলিত এবং EN1092- সংস্করণ 09-2008 দ্বারা স্টিলের ফ্ল্যাঞ্জগুলির জন্য প্রতিস্থাপন করা হয়েছে যা ডিআইএন স্ট্যান্ডার্ডকেও অন্তর্ভুক্ত করে।EN1092-1 এ ফ্ল্যাঞ্জ ড্রিলিং সাধারণত BS4504 এবং DIN2501 এর মতো তবে EN1092--1 একটি বিস্তৃত পরিসীমা জুড়ে।যদিও বিএস 4504 অপ্রচলিত, এটি হালকা শুল্কের মাত্রাগুলির জন্য ব্যবহারে অব্যাহত রয়েছে, অ্যাপ্লিকেশনগুলিতে অর্থনীতি স্টেইনলেস স্টিলের ফ্ল্যাগঞ্জগুলি যেখানে উচ্চ চাপ এবং তাপমাত্রার পরিবর্তে জারা প্রতিরোধের এবং স্বাস্থ্যকরনগুলি প্রাথমিক বিবেচনা করে।পিএস 6, পিএন 10, পিএন 25 এবং পিএন 40 থেকে প্রযোজ্য স্ট্যান্ডার্ড মাত্রাগুলির বিস্তারিত নীচে বিএস 4504 সারণী রয়েছে।
| ফ্ল্যাঞ্জ টাইপ | |
| প্লেট ফ্ল্যাঞ্জ | EN1092-1 টাইপ করুন 01 |
| DIN2573 DIN2576 DIN2502 DIN2503 DIN2543 | |
| BS4504 টাইপ 101 | |
| Neckালাই ঘাড় flange | EN1092-1 টাইপ 11 |
| DIN2631 DIN2632 DIN2633 DIN2635 DIN2637 | |
| BS4504 টাইপ 111 | |

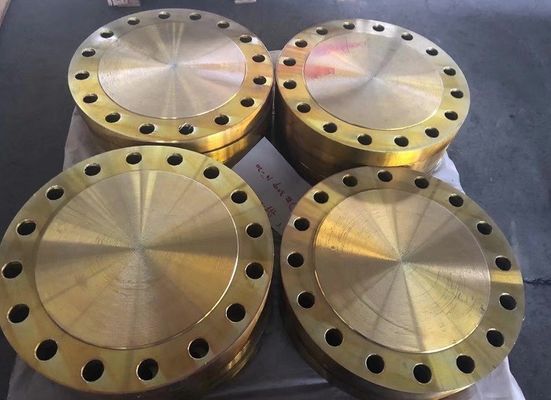

| অন্ধ চক্রের উন্নত পার্শ্ব | EN1092-1 টাইপ করুন 05 |
| DIN2527 | |
| BS4504 টাইপ 105 | |
| হাবযুক্ত ফ্ল্যাগনে স্লিপ করুন | EN1092-1 টাইপ 12 |
| BS4504 টাইপ 112 | |
| থ্রেডযুক্ত ফ্ল্যাঞ্জ | EN1092-1 টাইপ 13 |
| DIN2566 | |
| BS4504 টাইপ 113 | |
| আলগা ফ্ল্যাঞ্জ | EN1092-1 টাইপ করুন 02 |
| ডিআইএন 2642 | |
আকার পরিসীমা: DN15-DN3000
চাপ:পিএন 6;পিএন 10;পিএন 16;পিএন 25;পিএন 40;পিএন 63;পিএন 100;পিএন 160;পিএন 200;পিএন 250
ফ্ল্যাঞ্জ ফেসিং টাইপ:
উপাদান:
কার্বন ইস্পাত EN 10222-2 P235GH;পি 245 জিএইচ (1.0352);পি 250 জিএইচ (1.0460);পি 280 জিএইচ (1.0426) পি 355 জিএইচ (1.0473);এস 235 জেআর (1.0038);এস 275 জেআর (1.0044);এস 355 জেআর (1.0045);এসটি 37.2;এ 105;
স্টেইনলেস স্টিল ASTM A182 F304 / 304L;F316 / 316L;F321;F51; 1.4301;1.4307;1.4401;1.4404
কার্বন ইস্পাত উপাদান জন্য লেপ:
মরিচা প্রমাণ তেল;কালো রঙ;গরম ও গভীর রং ঝালাই ;বৈদ্যুতিক জালযুক্ত;রঙিন ইথক্সাইলাইন রজন;
উৎপাদন প্রক্রিয়া: গরম ফোরজি
মোড়ক: সামুদ্রিক প্লাইউডেন কেস এবং প্যালেট
সনদপত্র: ISO-9001;পিইডি;AD2000 ডাব্লুও;কাঁচামাল এমটিসি;পণ্য এমটিসি
| ডিএন | বাইরে ব্যাস | বল্টু বৃত্তের ব্যাস | বোল্ট হোল ব্যাস | বোল্ট নম্বর | ঘাড়ের বাইরের ব্যাস | বোর ব্যাস | ফ্ল্যাঞ্জ বেধ | দৈর্ঘ্য | ঘাড় ব্যাস | ||||
| এফ | বি 1 | সি 1 | গ | সি 2 | ডি | ডি 1 | এম | এন / | |||||
| 10 | 90 | 60 | 14 | ঘ | 17.2 | 18.0 | 14 | 16 | 16 | 22 | 35 | 28 | 30 |
| 15 | 95 | 65 | 14 | ঘ | 21.3 | 22.0 | 14 | 16 | 16 | 22 | 38 | 32 | 35 |
| 20 | 105 | 75 | 14 | ঘ | 26.9 | 27.5 | 16 | 18 | 18 | 26 | 40 | 40 | 45 |
| 25 | 115 | 85 | 14 | ঘ | 33.7 | 34.5 | 16 | 18 | 18 | 28 | 40 | 46 | 52 |
| 32 | 140 | 100 | 18 | ঘ | 42.4 | 43.5 | 18 | 18 | 18 | 30 | 42 | 56 | 60 |
| 40 | 150 | 110 | 18 | ঘ | 48.3 | 49.5 | 18 | 18 | 18 | 32 | 45 | 67 | 70 |
| 50 | 165 | 125 | 18 | ঘ | 60.3 | 61.5 | 20 | 18 | 18 | 28 | 45 | 74 | 84 |
| 65 | 185 | 145 | 18 | 8 | 76.1 | 77.5 | 20 | 18 | 18 | 32 | 45 | 92 | 104 |
| 80 | 200 | 160 | 18 | 8 | 88.9 | 90.5 | 20 | 20 | 20 | 34 | 50 | 105 | 118 |
| 100 | 220 | 180 | 18 | 8 | 114.3 | 116.0 | 22 | 20 | 20 | 40 | 52 | 131 | 140 |
| 125 | 250 | 210 | 18 | 8 | 139.7 | 141.5 | 22 | 22 | 22 | 44 | 55 | 156 | 168 |
| 150 | 285 | 240 | 22 | 8 | 168.3 | 170.5 | 24 | 22 | 22 | 44 | 55 | 184 | 195 |
| 200 | 340 | 295 | 22 | 12 | 219.1 | 221.5 | 26 | 24 | 24 | 44 | 62 | 235 | 246 |
| 250 | 405 | 355 | 26 | 12 | 273.0 | 276.5 | 29 | 26 | 26 | 46 | 68 | 292 | 298 |
| 300 | 460 | 410 | 26 | 12 | 323.9 | 327.5 | 32 | 28 | 28 | 46 | 68 | 342 | 350 |
| 350 | 520 | 470 | 26 | 16 | 355.6 | 359.5 | 35 | 30 | 30 | 57 | 68 | 385 | 400 |
| 400 | 580 | 525 | 30 | 16 | 406.4 | 411.0 | 38 | 32 | 32 | 63 | 85 | 440 | 456 |
| 450 | 640 | 585 | 30 | 20 | 457.0 | 462.0 | 42 | 34 | 40 | 68 | 83 | 488 | 502 |
| 500 | 715 | 650 | 33 | 20 | 508.0 | 513.5 | 46 | 36 | 44 | 73 | 84 | 542 | 559 |
| 600 | 840 | 770 | 36 | 20 | 610.0 | 616.5 | 55 | 40 | 54 | 83 | 88 | 642 | 658 |
| 700 | 910 | 840 | 36 | 24 | 711.0 | ক্রেতা দ্বারা নির্দিষ্ট করা | 63 | 40 | 58 | 83 | 104 | 746 | 760 |
| 800 | 1025 | 950 | 39 | 24 | 813.0 | 74 | 41 | 62 | 90 | 108 | 850 | 864 | |
| 900 | 1125 | 1050 | 39 | 28 | 914.0 | 82 | 48 | 64 | 94 | 118 | 950 | 968 | |
| 1000 | 1255 | 1170 | 42 | 28 | 1016.0 | 90 | 59 | 68 | 100 | 137 | 1052 | 1072 | |
