পণ্যের বিবরণ:
|
| কার্বন ইস্পাত: | A234WPB | এস এস স্টিল: | 304L, 316L |
|---|---|---|---|
| আদর্শ: | ইকুয়াল, রিডাক্সিং | ডিগ্রী: | 90 ° |
| লেপ: | অ্যান্টি-মরচে তেল, কালো পেইন্টিং | ||
| লক্ষণীয় করা: | A234WPB কার্বন ইস্পাত সমান টি 3 '',এএসটিএম এ 234 110 মিমি সমান টি,এএনএসআই বি 16.9 10 '' গ্যালভেনাইজড হ্রাস টি |
||

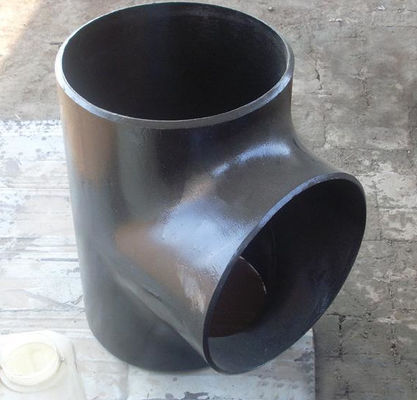

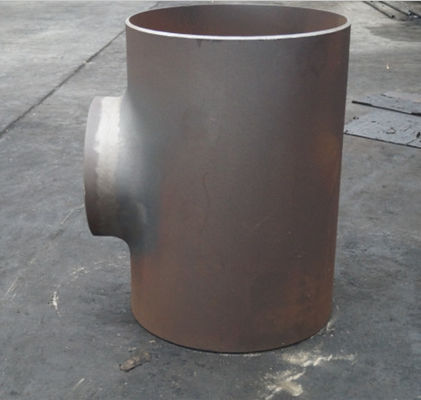

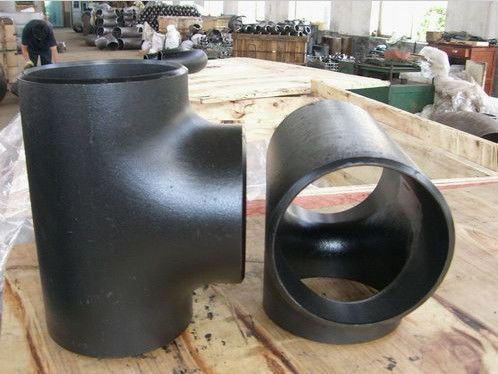

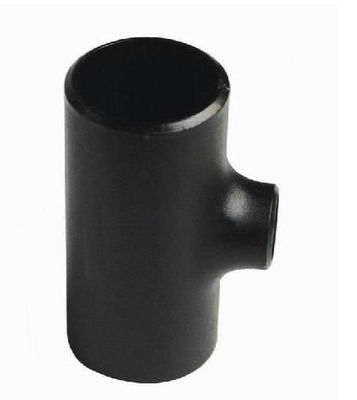

একটি হ্রাসকারী টি হল একটি টি-আকৃতির পাইপ ফিটিং যার দুটি আউটলেট রয়েছে যা সর্বাধিক লাইনে 90 ডিগ্রি কেটে যায়।এই টিজগুলি বিভিন্ন আউটলেট আকারের সংমিশ্রণে অ্যাক্সেসযোগ্য।ভিতরেASME B16.9 টি হ্রাস করা শাখার পোর্ট অনুমান রান অন্যান্য বন্দর তুলনায় সামান্য। স্টেইনলেস স্টিল হ্রাসকারী টিএক ধরণের পাইপ ফিটিং হতে পারে যেখানে শাখার পোর্ট পরিমাপ রান পোর্টের চেয়ে ছোট।এই ধরণের পাইপ ফিটিং একটি রান পোর্ট থেকে অন্য পোর্টে পরিমাপ হ্রাস বিবেচনা করতে পারে।
| নামমাত্র পাইপ আকার | বাইরে ব্যাস বেভেল এ |
সেন্টার টু এন্ড | |||
|---|---|---|---|---|---|
| দৌড় | আউটলেট | দৌড় | আউটলেট | দৌড় (গ) | আউটলেট (এম) |
| 1/2 " | 1/4 " 3/8 " |
21.3 | 13.7 17.3 |
25 | 25 |
| 3/4 " | 3/8 " 1/2 " |
26.7 | 17.3 21.3 |
29 | 29 |
| 1 " | 1/2 " 3/4 " |
33.4 | 21.3 26.7 |
38 | 38 |
| 1 1/4 " | 1/2 " 3/4 " 1 " |
42.2 | 21.3 26.7 33.4 |
48 | 48 |
| 1 1/2 " | 1/2 " 3/4 " 1 " 1 1/4 " |
48.3 | 21.3 26.7 33.4 42.2 |
57 | 57 |
| 2 " | 3/4 " 1 " 1 1/4 " 1 1/2 " |
60.3 | 26.7 33.4 42.2 48.3 |
64 | 44 ৫১ 57 60 |
| 2 1/2 " | 1 " 1 1/4 " 1 1/2 " 2 " |
73.0 | 33.4 42.2 48.3 60.3 |
76 | 57 64 67 70 |
| 3 " | 1 1/4 " 1 1/2 " 2 " 2 1/2 " |
88.9 | 42.2 48.3 60.3 73.0 |
86 | 70 73 76 83 |
| 3 1/2 " | 1 1/2 " 2 " 2 1/2 " 3 " |
101.6 | 48.3 60.3 73.0 88.9 |
95 | 79 83 89 92 |
| 4 " | 1 1/2 " 2 " 2 1/2 " 3 " 3 1/2 " |
114.3 | 48.3 60.3 73.0 88.9 101.6 |
105 | 86 89 95 98 102 |
| 5 " | 2 " 2 1/2 " 3 " 3 1/2 " 4 " |
141.3 | 60.3 73.0 88.9 101.6 114.3 |
124 | 105 108 111 114 117 |
| 6 " | 2 1/2 " 3 " 3 1/2 " 4 " 5 |
168.3 | 73.0 88.9 101.6 114.3 141.3 |
143 | 121 124 127 130 137 |
| 8 " | 3 1/2 " 4 " 5 " 6 " |
219.1 | 101.6 114.3 141.3 168.3 |
178 | ১৫২ 156 162 168 |
| 10 " | 4 " 5 " 6 " 8 " |
273.0 | 114.3 141.3 168.3 219.1 |
216 | 184 191 194 203 |
| 12 " | 5 " 6 " 8 " 10 " |
323.8 | 141.3 168.3 219.1 273.0 |
254 | 216 219 229 241 |
| 14 " | 6 " 8 " 10 " 12 " |
355.6 | 168.3 219.1 273.0 323.8 |
279 | 238 248 257 270 |
| 16 " | 6 " 8 " 10 " 12 " 14 " |
406.4 | 168.3 219.1 273.0 323.8 355.6 |
305 | 264 273 283 295 305 |
| 18 " | 8 " 10 " 12 " 14 " 16 " |
457.0 | 219.1 273.0 323.8 355.6 406.4 |
343 | 298 308 321 330 330 |
| 20 " | 8 " 10 " 12 " 14 " 16 " 18 " |
508.0 | 219.1 273.0 323.8 355.6 406.4 457.0 |
381 | 324 333 346 356 356 368 |
| 22 " | 10 " 12 " 14 " 16 " 18 " 20 " |
559.0 | 273.0 323.8 355.6 406.4 457.0 508.0 |
419 | 359 371 381 381 394 406 |
| 24 " | 10 " 12 " 14 " 16 " 18 " 20 " 22 " |
610.0 | 273.0 323.8 355.6 406.4 457.0 508.0 559.0 |
432 | 384 397 406 406 419 432 432 |
মাত্রা মিলিমিটারে
সূত্র: ASME B16.9 - 2018
