পণ্যের বিবরণ:
|
| কার্বন ইস্পাত: | A234WPB | এস এস স্টিল: | 304L, 316L |
|---|---|---|---|
| আদর্শ: | ইকুয়াল, রিডাক্সিং | ডিগ্রী: | --- |
| লেপ: | অ্যান্টি-মরচে তেল, কালো পেইন্টিং | ||

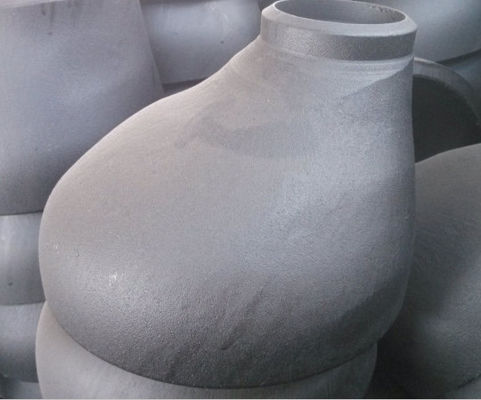

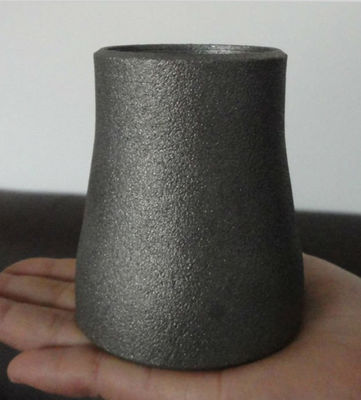

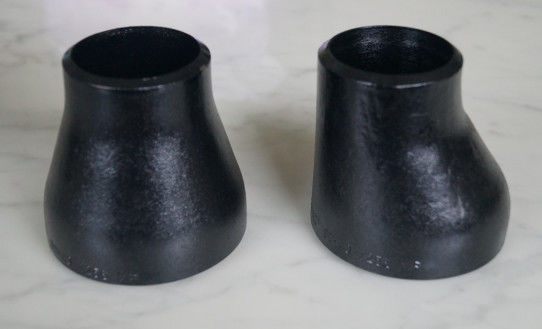

| লক্ষণীয় করা: | এ 234 ডাব্লুপিবি কন কন ইসি রিডিউসার,এএনএসআই বি 16.9 এএসটিএম এ 234 রিডিউসার,1/2 ইঞ্চি থেকে 80 ইঞ্চি কন রেডিউসার |
||
ASME B16.9 এর জন্য স্পেসিফিকেশন হল একটি স্ট্যান্ডার্ড যা ফ্যাক্টরি মেড ওয়ার্ট স্টিল বাটভেল্ডিং ফিটিংগুলিকে কভার করে Reducer ফিটিং।এই স্ট্যান্ডার্ডটি সামগ্রিক মাত্রা, রেটিং, সহনশীলতা, পরীক্ষা এবং চিহ্নিত কার্বন এবং অ্যালো ইস্পাত কারখানার তৈরি বাটওয়েল্ড ফিটিং উভয়ের জন্য প্যারামিটারগুলি অন্তর্ভুক্ত করে।এর আকার পরিসীমাReducer En 10253 2এই স্পেসিফিকেশনে আচ্ছাদিত NPS ½ ইঞ্চি থেকে 48 ইঞ্চি পর্যন্ত।উভয় সীমাহীন এবং dedালাই জন্য আকার পরিসীমাAnsi B16.9 Reducerএটা ভিন্ন.নির্দিষ্ট করার জন্য, সীমাহীন জন্য আকার পরিসীমাAsme B16.9 Reducer মাত্রা 24 ইঞ্চি পর্যন্ত, যেখানে dedালাই Asme B16 9 Reducer মাত্রা 8 ইঞ্চি থেকে 36 ইঞ্চি পর্যন্ত আকারের পরিসরে পাওয়া যায়।
| কোড RCD REISO | IG বড় | Ø ছোট | HEIGHT H মিমি | তাত্ত্বিক ওজন কেজি | ||||
|---|---|---|---|---|---|---|---|---|
| ডিএন | ডি মিমি | বেধ S মিমি | ডিএন | d মিমি | বেধ s মিমি | |||
| 27 21 | 3/4 | 26.9 | 2.3 | ./ | 21.3 | ২.০ | 38 | 0.08 |
| 33 21 | ঘ | 33.7 | 2.6 | ./ | 21.3 | ২.০ | 50 | 0.09 |
| 33 27 | 3/4 | 26.9 | 2.3 | 0.09 | ||||
| 42 21 | 1 ″ 1/4 | 42.4 | 2.6 | ./ | 21.3 | ২.০ | 50 | 0.12 |
| 42 27 | 3/4 | 26.9 | 2.3 | 0.13 | ||||
| 42 33 | ঘ | 33.7 | 2.6 | 0.14 | ||||
| *48 21 | 1 ″ 1/2 | 48.3 | 2.6 | ./ | 21.3 | ২.০ | 64 | 0.18 |
| 48 27 | 3/4 | 26.9 | 2.3 | 0.19 | ||||
| 48 33 | ঘ | 33.7 | 2.6 | 0.20 | ||||
| 48 42 | 1 ″ 1/4 | 42.4 | 2.6 | 0.20 | ||||
| 60 27 | 2 | 60.3 | 2.9 | 3/4 | 26.9 | 2.3 | 76 | 0.30 |
| 60 33 | ঘ | 33.7 | 2.6 | 0.31 | ||||
| 60 42 | 1 ″ 1/4 | 42.4 | 2.6 | 0.32 | ||||
| 60 48 | 1 ″ 1/2 | 48.3 | 2.6 | 0.33 | ||||
| 76 33 | 2 ″ 1/2 | 76.1 | 2.9 | ঘ | 33.7 | 2.6 | .০ | 0.40 |
| 76 42 | 1 ″ 1/4 | 42.4 | 2.6 | 0.47 | ||||
| 76 48 | 1 ″ 1/2 | 48.3 | 2.6 | 0.48 | ||||
| 76 60 | 2 | 60.3 | 2.6 | 0.49 | ||||
| 89 42 | 3 | 88.9 | 3.2 | 1 ″ 1/4 | 42.4 | 2.6 | .০ | 0.55 |
| 89 48 | 1 ″ 1/2 | 48.3 | 2.6 | 0.61 | ||||
| 89 60 | 2 | 60.3 | 2.9 | 0.62 | ||||
| 89 76 | 2 ″ 1/2 | 76.1 | 2.9 | 0.63 | ||||
| 114 48 | 4 | 114.3 | 3.6 | 1 ″ 1/2 | 48.3 | 2.6 | 100 | 0.85 |
| 114 60 | 2 | 60.3 | 2.9 | 0.98 | ||||
| 114 76 | 2 ″ 1/2 | 76.1 | 2.9 | 1.00 | ||||
| 114 89 | 3 | 88.9 | 3.2 | 1.02 | ||||
| 139 60 | 5 | 139.7 | 4.0 | 2 | 60.3 | 2.9 | 127 | 1.60 |
| 139 76 | 2 ″ 1/2 | 76.1 | 2.9 | 1.70 | ||||
| 139 89 | 3 | 88.9 | 3.2 | 1.74 | ||||
| 139 114 | 4 | 114.3 | 3.6 | 1.76 | ||||
| *168 76 | 6 | 168.3 | 4.5 | 2 ″ 1/2 | 76.1 | 2.9 | 140 | 2.60 |
| 168 89 | 3 | 88.9 | 3.2 | 2.70 | ||||
| 168 114 | 4 | 114.3 | 3.6 | 2.82 | ||||
| 168 139 | 5 | 139.7 | 4.0 | 2.94 | ||||
| 219 114 | 8 | 219.1 | 6.3 | 4 | 114.3 | 3.6 | ১৫২ | 5.03 |
| 219 139 | 5 | 139.7 | 4.0 | 5.12 | ||||
| 219 168 | 6 | 168.3 | 4.5 | 5.18 | ||||
| *273 114 | 10 | 273.0 | 6.3 | 4 | 114.3 | 3.6 | 178 | 7.00 |
| *273 139 | 5 | 139.7 | 4.0 | 7.20 | ||||
| 273 168 | 6 | 168.3 | 4.5 | 7.40 | ||||
| 273 219 | 8 | 219.1 | 6.3 | 7.55 | ||||
| 323 168 | 12 | 323.9 | 7.1 | 6 | 168.3 | 4.5 | 203 | 11.00 |
| 323 219 | 8 | 219.1 | 6.3 | 11.10 | ||||
| 323 273 | 10 | 273 | 6.3 | 11.20 | ||||
| নামমাত্র পাইপ আকার | 1/2 থেকে 2.1/2 | 3 থেকে 3.1/2 | 4 | 5 থেকে 8 |
| বাইরে ব্যাস বেভেলে (ডি) |
+ ১. - 0.8 |
1.6 | 1.6 | + 2.4 - 1.6 |
| ব্যাস শেষে | 0.8 | 1.6 | 1.6 | 1.6 |
| সামগ্রিক দৈর্ঘ্য (এইচ) | 2 | 2 | 2 | 2 |
| নামমাত্র পাইপ আকার | 10 থেকে 18 | 20 থেকে 24 | 26 থেকে 30 | 32 থেকে 48 |
| বাইরে ব্যাস বেভেলে (ডি) |
+ 4 - 3.2 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
| ব্যাস শেষে | 3.2 | 4.8 | + 6.4 - 4.8 |
+ 6.4 - 4.8 |
| সামগ্রিক দৈর্ঘ্য (এইচ) | 2 | 2 | 5 | 5 |
| প্রাচীর বেধ (টি) | নামমাত্র প্রাচীরের বেধের 87.5% এর কম নয় | |||
