পণ্যের বিবরণ:
|
| আদর্শ: | বিএস 10 ফ্ল্যাঞ্জস | আয়তন: | ½ "(15 এনবি) থেকে 48 ″ (1200NB) |
|---|---|---|---|
| বিএস: | BS4504, BS4504, BS1560, BS10 | লেপ / সারফেস চিকিত্সা: | অ্যান্টি-জং পেইন্ট, তেল কালো পেইন্ট, হলুদ স্বচ্ছ, দস্তা ধাতুপট্টাবৃত, ঠান্ডা এবং গরম ডুব |
| ফ্ল্যাঞ্জ ফেস টাইপ: | ফ্ল্যাট ফেস (এফএফ), রাইস ফেস (আরএফ), রিং জয়েন্ট (আরজেটি) | পাদান: | কার্বন ইস্পাত P250gh, ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 3 |
| ব্যবহার / অ্যাপ্লিকেশন: | তেল ক্ষেত্র, অফশোর, জল ব্যবস্থা, শিপ বিল্ডিং, প্রাকৃতিক গ্যাস, বৈদ্যুতিক বিদ্যুৎ, পাইপ প্রকল্পসমূহ | ||
| লক্ষণীয় করা: | ফ্ল্যাটযুক্ত BS10 ফ্ল্যাঞ্জস,ASME B16.47 বিএস 10 টেবিল ই ফ্ল্যাঞ্জ,বি 16.5 বিএস 10 পাইপ প্লেট ফ্ল্যাঞ্জ |
||

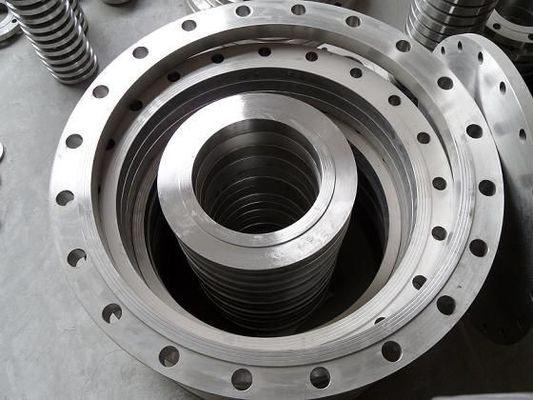

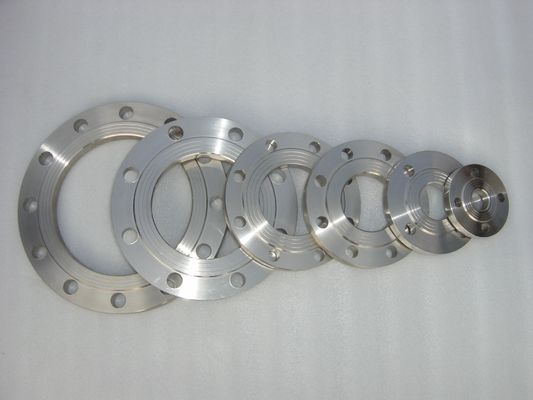

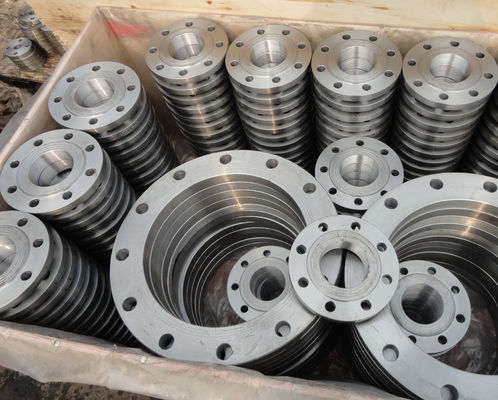

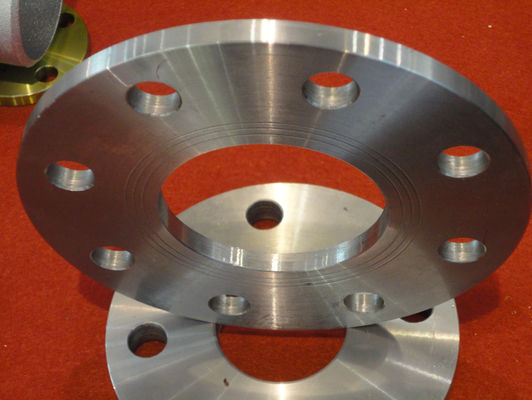

ফ্ল্যাট মুখোমুখি বিএস 10 ফ্ল্যাঞ্জস, এএসএমই বি 16.47 / এএনএসআই বি 16.5 বিএস 10 ফ্ল্যাঞ্জস, বিএস 10 প্লেট ফ্ল্যাঞ্জস
বিএস 4504 ফ্ল্যাঞ্জস
বিএস 4504 ফ্ল্যাগেজের মাত্রা
BS 4504 ফ্ল্যাঞ্জস স্ট্যান্ডার্ড
ডিআইএন এবং জেআইএস স্ট্যান্ডার্ডের মতো, এর জন্য চাপ শ্রেণির রেটিং বিএস 4504 পিএন 16 ফ্ল্যাঞ্জসক্লাস 150 থেকে 2500 ক্লাস পর্যন্ত। উদাহরণস্বরূপ যেখানে যুক্ত জারা প্রতিরোধের বৈশিষ্ট্যগুলির প্রয়োজন হয়, ক্রেতারা এই ফ্ল্যাঞ্জগুলির পৃষ্ঠটি চিকিত্সা করার জন্য একটি আদেশ দিতে পারেন।আরও কয়েকটি জনপ্রিয় সমাপ্তির মধ্যে রয়েছে হট ডুব গ্যালভানাইজেশন, অ্যান্টি-মরচে ফিনিস এবং দস্তা লেপ।সাধারণত পৃষ্ঠতল চিকিত্সাবিএস 4504 পিএন 16 ফ্ল্যাঞ্জস একটি গরম ডুব গ্যালভেনাইজেশন প্রক্রিয়া দীর্ঘায়ু, কর্মক্ষমতা এবং জারা প্রতিরোধের বৈশিষ্ট্য হিসাবে আরও ভাল ফলাফল দেয়
সূচীপত্র
| বিএস 4504 ফ্ল্যাগেস সাইজ চার্ট | 1/2 ″ (15 এনবি) থেকে 48 ″ (1200NB) ডিএন 10 ~ ডিএন 5000 |
|---|---|
| BS 4504 ফ্ল্যাঞ্জস স্ট্যান্ডার্ড | এএনএসআই / এএসএমই বি 16.5, বি 16.47 সিরিজ এ ও বি, বি 16.48, বিএস 4504, বিএস 10, ইএন -1092, ডিআইএন, এএনএসআই ফ্ল্যাঞ্জস, এএসএমই ফ্ল্যাঞ্জস, বিএস ফ্ল্যাঞ্জস, ডিআইএন ফ্ল্যাঞ্জস, এনএস ফ্ল্যাঞ্জস, জিএসটি ফ্ল্যাঞ্জ, এএসএমই / এএনএসআই বি 16.5 / 16.36 / 16.47 এ / 16.47 বি, এমএসএস এস 44, আইএসও 700001, জেআইএসবি 2220, বিএস 1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| ইউএনআই | 6 বার 10 বার 16 বার 25 বার 40 বার |
| EN | 6 বার 10 বার 16 বার 25 বার 40 বার |
| বিএস 4504 ফ্ল্যাঙ্গস প্রেসার রেটিং এএনএসআই | ক্লাস 150 এলবিএস, 300 এলবিএস, 600 এলবিএস, 900 এলবিএস, 1500 এলবিএস, 2500 এলবিএস |
| ডিএন-তে বিএস 4504 ফ্ল্যাগেজ প্রেসার গণনা | 6 বার 10 বার 16 বার 25 বার 40 বার / পিএন 6 পিএন 10 পিএন 16 পিএন 25 পিএন 40, পিএন 64 |
| জেআইএস | 5 কে, 10 কে, 16 কে 20 কে, 30 কে, 40 কে, 63 কে |
| পরীক্ষার শংসাপত্র | EN 10204 / 3.1B কাঁচামাল সার্টিফিকেট 100% রেডিওগ্রাফি টেস্ট রিপোর্ট তৃতীয় পক্ষ পরিদর্শন প্রতিবেদন, ইত্যাদি |
| লেপ | তেল কালো পেইন্ট, অ্যান্টি-মরচে রঙে পেইন্ট, দস্তা ধাতুপট্টাবৃত, হলুদ স্বচ্ছ, শীতল এবং গরম ডুব |
| বিএস 4504 ফ্ল্যাঞ্জগুলির সর্বাধিক সাধারণ ধরণের | জাল / থ্রেড / স্ক্রুড / প্লেট |
| উত্পাদন কৌশল |
|
| কানেক্ট টাইপ / ফ্ল্যাঞ্জ ফেস টাইপ | উত্থাপিত ফেস (আরএফ), রিং টাইপ জয়েন্ট (আরটিজে), ফ্ল্যাট ফেস (এফএফ), বড় পুরুষ-মহিলা (এলএমএফ), ল্যাপ-জয়েন্ট ফেস (এলজেএফ), ছোট পুরুষ-মহিলা (এসএমএফ), ছোট জিহ্বা, বৃহত জিহ্বা এবং খাঁজ , খাঁজ |
| বিশেষ নকশা | আপনার অঙ্কন অনুযায়ী
এএস, এএনএসআই, বিএস, ডিআইএন এবং জেআইএস |
| উত্স | ভারতীয় / পশ্চিম ইউরোপ / জাপান / মার্কিন যুক্তরাষ্ট্র / কোরিয়ান |
| উত্পাদনকারী | এএনএসআই ডিআইএন, জিওএসটি, জেআইএস, ইউএনআই, বিএস, এএস 2129, এডাব্লুডাব্লুএ, এন, এসএবিএস, এনএফই ইত্যাদি etc. বিএস 4504 ফ্ল্যাঞ্জস: -বিএস ফ্ল্যাঞ্জ, এন ফ্ল্যাঞ্জ, এপিআই 6 এ ফ্ল্যাঞ্জ, এএনএসআই ফ্ল্যাঞ্জ, এএসএমই ফ্ল্যাঞ্জ, ডিআইএন ফ্ল্যাঞ্জ, এন 1092-1 ফ্ল্যাঞ্জ, ইউএনআই ফ্ল্যাঞ্জ, জেআইএস / কেএস ফ্ল্যাঞ্জ, বিএস 4504 ফ্ল্যাঞ্জ, জিবি ফ্ল্যাঞ্জ, AWWA C207 ফ্ল্যাঞ্জ, GOST ফ্ল্যাঞ্জ, পিএসআই ফ্ল্যাঞ্জ
|
| পরীক্ষা | ডাইরেক্ট রিডিং স্পেকট্রোগ্রাফ, হাইড্রোস্ট্যাটিক টেস্টিং মেশিন, এক্স-রে ডিটেক্টর, ইউআই ট্রসোনিক ফ্লাও ডিটেক্টর, চৌম্বকীয় কণা আবিষ্কারক |
| সরঞ্জাম | প্রেস মেশিন, নমন মেশিন, পুশিং মেশিন, বৈদ্যুতিক বেভেলিং মেশিন, বালি-ব্লাস্টিং মেশিন ইত্যাদি |
| ডিএন | ডি | সি 1 | সি 2 | এইচ 1 | এইচ 2 | এইচ 3 | আর | ক | এন 1 | এন 2 | বি 1 | d1 | f1 |
| 10 | 90 | 14 | 14 | 20 | 35 | । | ঘ | 17,2 | 28 | 30 | 18 | 40 | ঘ |
| 15 | 95 | 14 | 14 | 20 | 35 | । | ঘ | 21,3 | 32 | 35 | 22 | 45 | ঘ |
| 20 | 105 | 14 | 14 | 24 | 38 | । | ঘ | 26,9 | 39 | 45 | 27,5 | 58 | ঘ |
| 25 | 115 | 16 | 16 | 24 | 38 | । | ঘ | 33,7 | 46 | 52 | 34,5 | 68 | ঘ |
| 32 | 140 | 18 | 16 | 26 | 40 | । | ৫ | 42,4 | 56 | 60 | 43,5 | 78 | ঘ |
| 40 | 150 | 18 | 16 | 26 | 42 | 7 | ৫ | 48,3 | 64 | 70 | 49,5 | 88 | ঘ |
| 50 | 165 | 20 | 18 | 28 | 45 | 8 | ৫ | 60,3 | 74 | 84 | 61,5 | 102 | ঘ |
| 65 | 185 | 20 | 18 | 32 | 45 | 10 | । | 76,1 | 92 | 104 | 77,5 | 122 | ঘ |
| 80 | 200 | 20 | 20 | 34 | 50 | 10 | । | 88,9 | 110 | 118 | 90,5 | 138 | ঘ |
| 100 | 220 | 22 | 20 | 40 | 52 | 12 | । | 114,3 | 130 | 140 | 116 | 162 | ঘ |
| 125 | 250 | 22 | 22 | 44 | 55 | 12 | । | 139,7 | 158 | 168 | 141,5 | 188 | ঘ |
| 150 | 285 | 24 | 22 | 44 | 55 | 12 | 8 | 168,3 | 184 | 195 | 170,5 | 212 | ঘ |
| 200 | 340 | 26 | 24 | 44 | 62 | 16 | 8 | 219,1 | 234 | 246 | 221,5 | 268 | ঘ |
| 250 | 405 | 29 | 26 | 46 | 70 | 16 | 10 | 273 | 288 | 298 | 276,5 | 320 | ঘ |
| 300 | 460 | 32 | 28 | 46 | 78 | 16 | 10 | 323,9 | 342 | 350 | 327,5 | 378 | ঘ |
| 350 | 520 | 35 | 30 | 57 | 82 | 16 | 10 | 355,6 | 390 | 400 | 359 | 438 | ঘ |
| 400 | 580 | 38 | 32 | 63 | 85 | 16 | 10 | 406,4 | 444 | 456 | 411,0 | 490 | ঘ |
| 450 | 640 | 42 | 34 | 68 | 87 | 16 | 12 | 457,0 | 490 | 502 | 462,0 | 550 | ঘ |
| 500 | 715 | 46 | 34 | 73 | 90 | 16 | 12 | 508,0 | 546 | 559 | 513,5 | 610 | ঘ |
| 600 | 840 | 52 | 36 | 83 | 95 | 18 | 12 | 610,0 | 650 | 658 | 616,5 | 725 | ৫ |
| 700 | 910 | 60 | 36 | 83 | 100 | 18 | 12 | 711,0 | 750 | 760 | - | 795 | ৫ |
| 800 | 1025 | 68 | 38 | 90 | 105 | 20 | 12 | 813,0 | 848 | 864 | - | 900 | ৫ |
| 900 | 1125 | 76 | 40 | 94 | 110 | 20 | 12 | 914,0 | 948 | 968 | - | 1000 | ৫ |
| 1000 | 1255 | 84 | 42 | 100 | 120 | 22 | 12 | 1016,0 | 1056 | 1072 | - | 1115 | ৫ |
| 1200 | 1485 | 98 | 48 | - | 130 | 30 | 12 | 1220,0 | 1260 | - | - | 1330 | ৫ |
| 1400 | 1685 | - | 52 | - | 145 | 30 | 12 | 1420,0 | 1465 | - | - | 1530 | ৫ |
| 1600 | 1930 | - | 58 | - | 160 | 35 | 12 | 1620,0 | 1668 | - | - | 1750 | ৫ |
| ডিএন | ডি | সি 1 | সি 2 | এইচ 1 | এইচ 2 | এইচ 3 | আর | ক | এন 1 | এন 2 | বি 1 | d1 | f1 |
