পণ্যের বিবরণ:
|
| মান: | ASME B16.9 | আয়তন: | 1/2 "-48" |
|---|---|---|---|
| পাদান: | এ 234 ডব্লিউপিবি / এসএস 304/314 এল / এসএস316 / 316L | বেধ: | SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 |
| লেপ: | ব্ল্যাক পেইন্ট, তেল, কোল্ড গ্যালভেনাইজড এবং হট গ্যালভেনাইজড | প্যাকেজ: | পাতলা পাতলা কাঠ মামলা এবং Pallet |
| লক্ষণীয় করা: | ASME B16.9 বাটওয়েল ওয়েল্ড রিডুসার টি,SCH120 22 মিমি সমান টি,বিজোড় সমান টি পাইপ ফিটিং |
||

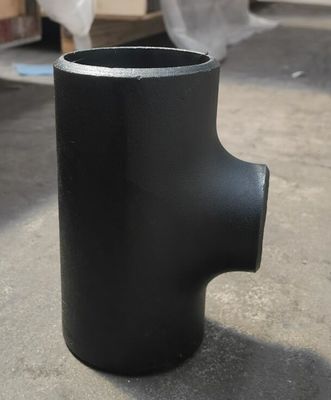

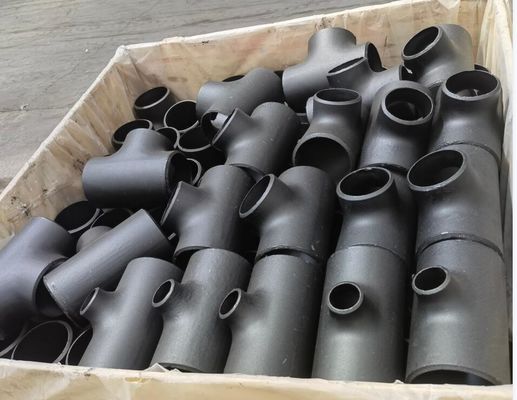

এসএমই বি 16.9 বাট ওয়েল্ডিং এসটিডি এসইচ 40, এসসিএইচ 80, এসসিএইচ 160 সমাহার সমান তাত
উপাদান: ASME B16.9
আকার: 1/2 "-48"
বেধ: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
লেপ: কালো পেইন্ট, তেল, কোল্ড গ্যালভেনাইজড এবং হট গ্যালভেনাইজড
প্যাকেজ: পাতলা পাতলা কাঠের কেস এবং Pallet
| নামমাত্র পাইপের আকার (ইঞ্চি) | বাইরে ব্যাস বেভেল এ |
কেন্দ্র-থেকে-শেষ | |
|---|---|---|---|
| চালান (সি) | আউটলেট(এম) | ||
| ১/২ | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 29 | 29 |
| ঘ | 33.4 | 38 | 38 |
| 1 1/4 | 42.2 | 48 | 48 |
| 1 1/2 | 48.3 | 57 | 57 |
| ঘ | 60.3 | 64 | 64 |
| 2 1/2 | 73.0 | 76 | 76 |
| ঘ | 88.9 | 86 | 86 |
| 3 1/2 | 101.6 | 95 | 95 |
| ঘ | 114.3 | 105 | 105 |
| ৫ | 141.3 | 124 | 124 |
| । | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
মাত্রা মিলিমিটারে হয়
উত্স: এএসএমই বি 16.9 টি - 2007
অন্যথায় নির্দেশিত না হলে মাত্রা মিলিমিটারে রয়েছে।প্রাচীর বেধ (টি) গ্রাহক দ্বারা নির্দিষ্ট করা আবশ্যক।
| নামমাত্র পাইপের আকার (ইঞ্চি) | বাইরে ব্যাস বেভেল এ |
কেন্দ্র-থেকে-শেষ | |||
|---|---|---|---|---|---|
| চালান | আউটলেট | চালান | আউটলেট | চালান (সি) | আউটলেট (এম) |
| ১/২ | 1/4 3/8 |
21.3 | 13.7 17.3 |
25 | 25 |
| 3/4 | 3/8 ১/২ |
26.7 | 17.3 21.3 |
29 | 29 |
| ঘ | ১/২ 3/4 |
33.4 | 21.3 26.7 |
38 | 38 |
| 1 1/4 | ১/২ 3/4 ঘ |
42.2 | 21.3 26.7 33.4 |
48 | 48 |
| 1 1/2 | ১/২ 3/4 ঘ 1 1/4 |
48.3 | 21.3 26.7 33.4 42.2 |
57 | 57 |
| ঘ | 3/4 ঘ 1 1/4 1 1/2 |
60.3 | 26.7 33.4 42.2 48.3 |
64 | 44 51 57 60 |
| 2 1/2 | ঘ 1 1/4 1 1/2 ঘ |
73.0 | 33.4 42.2 48.3 60.3 |
76 | 57 64 67 70 |
| ঘ | 1 1/4 1 1/2 ঘ 2 1/2 |
88.9 | 42.2 48.3 60.3 73.0 |
86 | 70 73 76 83 |
| 3 1/2 | 1 1/2 ঘ 2 1/2 ঘ |
101.6 | 48.3 60.3 73.0 88.9 |
95 | 79 83 89 92 |
| ঘ | 1 1/2 ঘ 2 1/2 ঘ 3 1/2 |
114.3 | 48.3 60.3 73.0 88.9 101.6 |
105 | 86 89 95 98 102 |
| ৫ | ঘ 2 1/2 ঘ 3 1/2 ঘ |
141.3 | 60.3 73.0 88.9 101.6 114.3 |
124 | 105 108 111 114 117 |
| । | 2 1/2 ঘ 3 1/2 ঘ ৫ |
168.3 | 73.0 88.9 101.6 114.3 141.3 |
143 | 121 124 127 130 137 |
| 8 | 3 1/2 ঘ ৫ । |
219.1 | 101.6 114.3 141.3 168.3 |
178 | 152 156 162 168 |
| 10 | ঘ ৫ । 8 |
273.0 | 114.3 141.3 168.3 219.1 |
216 | 184 191 194 203 |
| 12 | ৫ । 8 10 |
323.8 | 141.3 168.3 219.1 273.0 |
254 | 216 219 229 241 |
| 14 | । 8 10 12 |
355.6 | 168.3 219.1 273.0 323.8 |
279 | 238 248 257 270 |
| 16 | । 8 10 12 14 |
406.4 | 168.3 219.1 273.0 323.8 355.6 |
305 | 264 273 283 295 305 |
| 18 | 8 10 12 14 16 |
457.0 | 219.1 273.0 323.8 355.6 406.4 |
343 | 298 308 321 330 330 |
| 20 | 8 10 12 14 16 18 |
508.0 | 219.1 273.0 323.8 355.6 406.4 457.0 |
381 | 324 333 346 356 356 368 |
| 22 | 10 12 14 16 18 20 |
559.0 | 273.0 323.8 355.6 406.4 457.0 508.0 |
419 | 359 371 381 381 394 406 |
| 24 | 10 12 14 16 18 20 22 |
610.0 | 273.0 323.8 355.6 406.4 457.0 508.0 559.0 |
432 | 384 397 406 406 419 432 432 |
মাত্রা মিলিমিটারে হয়
সূত্র: ASME B16.9 Tee– 2018
| নামমাত্র পাইপ আকার | 1/2 থেকে 2.1 / 2 | 3 থেকে 3.1 / 2 | ঘ | 5 থেকে 8 | 10 থেকে 18 | 20 থেকে 24 | 26 থেকে 30 | 32 থেকে 48 |
| বাইরের দিয়া বেভেল (ডি) এ |
+1.6 -0.8 |
1.6 | 1.6 | +2.4 -1.6 |
+4 -3.2 |
+6.4 -4.8 |
+6.4 -4.8 |
+6.4 -4.8 |
| ইন দিয়া এন্ড এন্ড | 0.8 | 1.6 | 1.6 | 1.6 | 3.2 | 4.8 | +6.4 -4.8 |
+6.4 -4.8 |
| কেন্দ্র থেকে শেষ (সি / এম) | ঘ | ঘ | ঘ | ঘ | ঘ | ঘ | ঘ | ৫ |
| ওয়াল থাক (টি) | নামমাত্র প্রাচীর বেধের 87.5% এর চেয়ে কম নয় | |||||||
ডায়মেনশনাল সহনশীলতাগুলি মিলিমিটারে থাকে যদি না অন্যথায় নির্দেশিত হয় এবং সমান হয় - উল্লিখিত হিসাবে ব্যতীত।
