পণ্যের বিবরণ:
|
| উপাদান: | A234 Wpb | আয়তন: | 1/2 "TO 48" |
|---|---|---|---|
| বেধ: | এসসিএইচ 10, এসসিএইচ20, এসসিএইচ 30, এসটিডি, এসসিএইচ 40, এসসিএইচ 80, এসসিএইচ 120, এসসিএইচ160 এক্সএক্সএ | ||

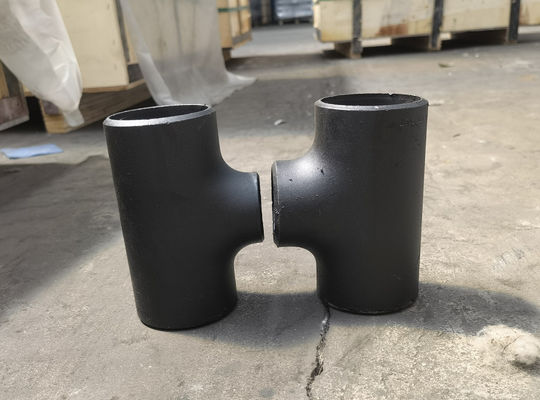

| লক্ষণীয় করা: | T আকৃতির ERW গড়া পাইপ ফিটিং,ERW গড়া পাইপ ফিটিং SCH10,SCHXXS T আকৃতির erw পাইপ ফিটিং |
||
ANSI B 16.9 BUTT WELDED & seamless SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 SCHXXS

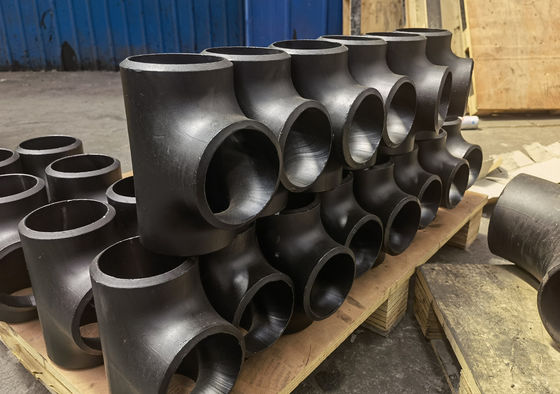

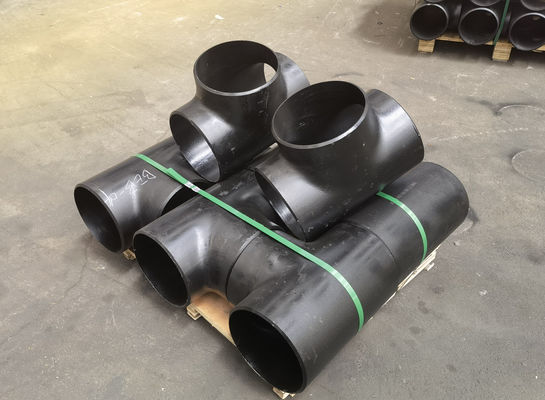

টি হল এক ধরনের রাসায়নিক পাইপ ফিটিং যার মধ্যে তিনটি ছিদ্র রয়েছে, যথা একটি খাঁড়ি এবং দুটি আউটলেট;অথবা দুটি ইনলেট এবং একটি আউটলেট।টি-আকৃতির এবং Y- আকৃতির টিজ রয়েছে, এবং সমান ব্যাসের অগ্রভাগ এবং টিপানো অগ্রভাগের টিজ, তিনটি একই বা ভিন্ন পাইপলাইনের সংযোগস্থলে ব্যবহৃত হয়।[1] টি এর প্রধান কাজ হল তরলের দিক পরিবর্তন করা।বাইরের ব্যাসের পরিসর 2.5 ″ থেকে 60 ″ (2.5 ইঞ্চি = DN65, 60 ইঞ্চি = DN1500), দেয়ালের বেধ 3-60 মিমি, 26 ″ থেকে 60 ″ (26 ইঞ্চি = DN650, 60 ইঞ্চি = DN1500) dingালাইয়ের জন্য টিজদেয়ালের বেধ 28 থেকে 60 মিমি।চাপ রেটিং হল Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS;Sch80, Sch100, Sch120, Sch140, Sch160, XXS।
| স্পেসিফিকেশন | ASME B16.9 বাটভেল্ড স্ট্রেইট টি এবং ক্রস |
|---|---|
| ANSI B16.9 বাটভেল্ড স্ট্রেইট টি পাইপ ফিটিং সাইজ | বিজোড় বাট dালাই জিনিসপত্র: 1/2 " - 24" Dedালাই বাট dালাই জিনিসপত্র: 1/2 " - 48" |
| ASME B16.9 সোজা ক্রস মাত্রা | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10 |
| Buttweld সোজা ক্রস বেধ | SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS NACE MR 01-75 এর সাথে উপলব্ধ |
| স্টেইনলেস স্টীল Buttweld সোজা টি এবং ক্রস প্রকার | বিজোড় / ERW / elালাই / গড়া পাইপ জিনিসপত্র |
| ক্রস পাইপ ফিটিংপ্রকার | DN15-DN1200 |
| সংযোগ | ালাই |
| নমন ব্যাসার্ধ | R = 1D, 2D, 3D, 5D, 6D, 8D, 10D বা কাস্টম পাইপ ফিটিং |
| আকার পরিসীমা | Sch "NB থেকে 24" NB Sch 10s, 40s, 80s, 160s, XXS এ।(DN6 ~ DN100) |
| ASME B16.9 সোজা ক্রস জিনিসপত্র | কোণ: 22.5 ডিগ্রি, 30 ডিগ্রি, 45 ডিগ্রি, 90 ডিগ্রি, 180 ডিগ্রি, 1.0 ডি, 1.5 ডি, 2.0 ডি, 2.5 ডি, 3 ডি, 4 ডি, 5 ডি, 6 ডি, 7 ডি -40 ডি। মান: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, GB, ISO |
| তৈরির পদ্ধতি | পুশ, প্রেস, ফোরজ, কাস্ট ইত্যাদি। |
| স্টেইনলেস স্টীল বাটভেল্ড স্ট্রেইট টি এবং ক্রস ফিটিংস টেস্ট সার্টিফিকেট | এন 10204/3.1 বি কাঁচামাল সার্টিফিকেট 100% রেডিওগ্রাফি টেস্ট রিপোর্ট তৃতীয় পক্ষের পরিদর্শন প্রতিবেদন, ইত্যাদি |
| উৎপত্তি ও মিলস | জাপানি, ভারতীয়, মার্কিন যুক্তরাষ্ট্র, কোরিয়ান, ইউরোপীয়, ইউক্রেন, রাশিয়ান |
| স্ট্রেইট টি এবং ক্রসের জন্য প্রধান বাজার এবং শিল্প |
|
| আবেদন |
|
| EN 10204 3.1 এবং EN 10204 3.2 অনুযায়ী ম্যাটেরিয়াল টেস্ট সার্টিফিকেট (MTC), NACE MR0103, NACE MR0175 প্রত্যয়িত টেস্ট সার্টিফিকেট | |
| এনপিএস | ওডি ডি |
সেন্টার টু এন্ড গ |
সেন্টার টু এন্ড এম |
| 1/2/ | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 29 | 29 |
| ঘ | 33.4 | 38 | 38 |
| 1¼ | 42.2 | 48 | 48 |
| 1½ | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2½ | 73 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 3½ | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457 | 343 | 343 |
| 20 | 508 | 381 | 381 |
| 22 | 559 | 419 | 419 |
| 24 | 610 | 432 | 432 |
| 26 | 660 | 495 | 495 |
| 28 | 711 | 521 | 521 |
| 30 | 762 | 559 | 559 |
| 32 | 813 | 597 | 597 |
| 34 | 864 | 635 | 635 |
| 36 | 914 | 673 | 673 |
| 38 | 965 | 711 | 711 |
| 40 | 1016 | 749 | 749 |
| 42 | 1067 | 762 | 711 |
| 44 | 1118 | 813 | 762 |
| 46 | 1168 | 851 | 800 |
| 48 | 1219 | 889 | 838 |
| নামমাত্র পাইপের আকার (NPS) | ডিএন | ব্যভেলের বাইরে ব্যাস | কেন্দ্র থেকে শেষ | |
| রান | আউটলেট।এম [নোট (1) এবং (2)] | |||
| 1/2/ | 15 | 21.3 | 25 | 25 |
| 3/4 | 20 | 26.7 | 29 | 29 |
| ঘ | 25 | 33.4 | 38 | 38 |
| 1-1/4 | 32 | 42.2 | 48 | 48 |
| 1-1/2 | 40 | 48.3 | 57 | 57 |
| 2 | 50 | 60.3 | 64 | 64 |
| 2-1/2 | 65 | 73.0 | 76 | 76 |
| 3 | 80 | 88.9 | 86 | 86 |
| 3-1/2 | .০ | 101.6 | 95 | 95 |
| 4 | 100 | 114.3 | 105 | 105 |
| 5 | 125 | 141.3 | 124 | 124 |
| 6 | 150 | 168.3 | 143 | 143 |
| 8 | 200 | 219.1 | 178 | 178 |
| 10 | 250 | 273.0 | 216 | 216 |
| 12 | 300 | 323.8 | 254 | 254 |
| 14 | 350 | 355.6 | 279 | 279 |
| 16 | 400 | 406.4 | 305 | 305 |
| 18 | 450 | 457 | 343 | 343 |
| 20 | 500 | 508 | 381 | 381 |
| 22 | 550 | 559 | 419 | 419 |
| 24 | 600 | 610 | 432 | 432 |
| 26 | 650 | 660 | 495 | 495 |
| 28 | 700 | 711 | 521 | 521 |
| 30 | 750 | 762 | 559 | 559 |
| 32 | 800 | 813 | 597 | 597 |
| 34 | 850 | 864 | 635 | 635 |
| 36 | 900 | 914 | 673 | 673 |
| 38 | 950 | 965 | 711 | 711 |
| 40 | 1000 | 1016 | 749 | 749 |
| 42 | 1050 | 1067 | 762 | 711 |
| 44 | 1100 | 1118 | 813 | 762 |
| 46 | 1150 | 1168 | 851 | 800 |
| 48 | 1200 | 1219 | 889 | 838 |
